前言

说到ITX小机箱,第一印象是小巧,同时伴随着较为复杂的安装过程,的确,ITX机箱由于体积限制在安装时容易受到诸多限制,拆装多次是常事,而设计良好且颜值出色的ITX机箱却有着不同的体验,在安装完成那一刻是满满的幸福感,让人爱不释手,主机放在那就是一道瞩目的风景。最近入手的爱国者YOGO系列的S1 ITX小机箱就有着不错的体验,爱国者S1的外观非常的小清新,体积小巧同时却能兼容长显卡和安装240水冷,可以组建一台性能小钢炮,同时还有双USB3.0Type-C接口、ARGB控制按钮,实用性也相当不错。

爱国者 YOGO S1 外观展示

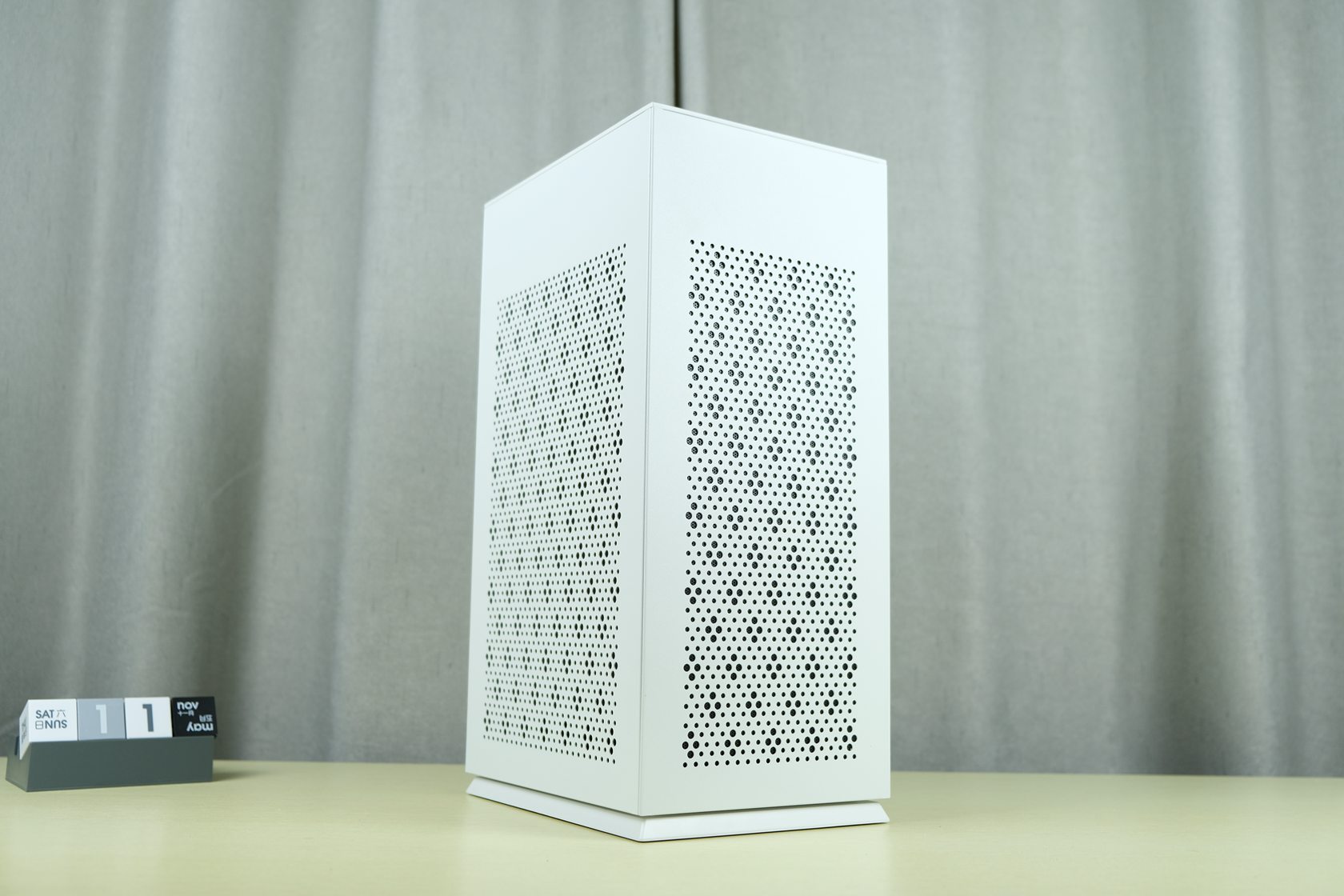

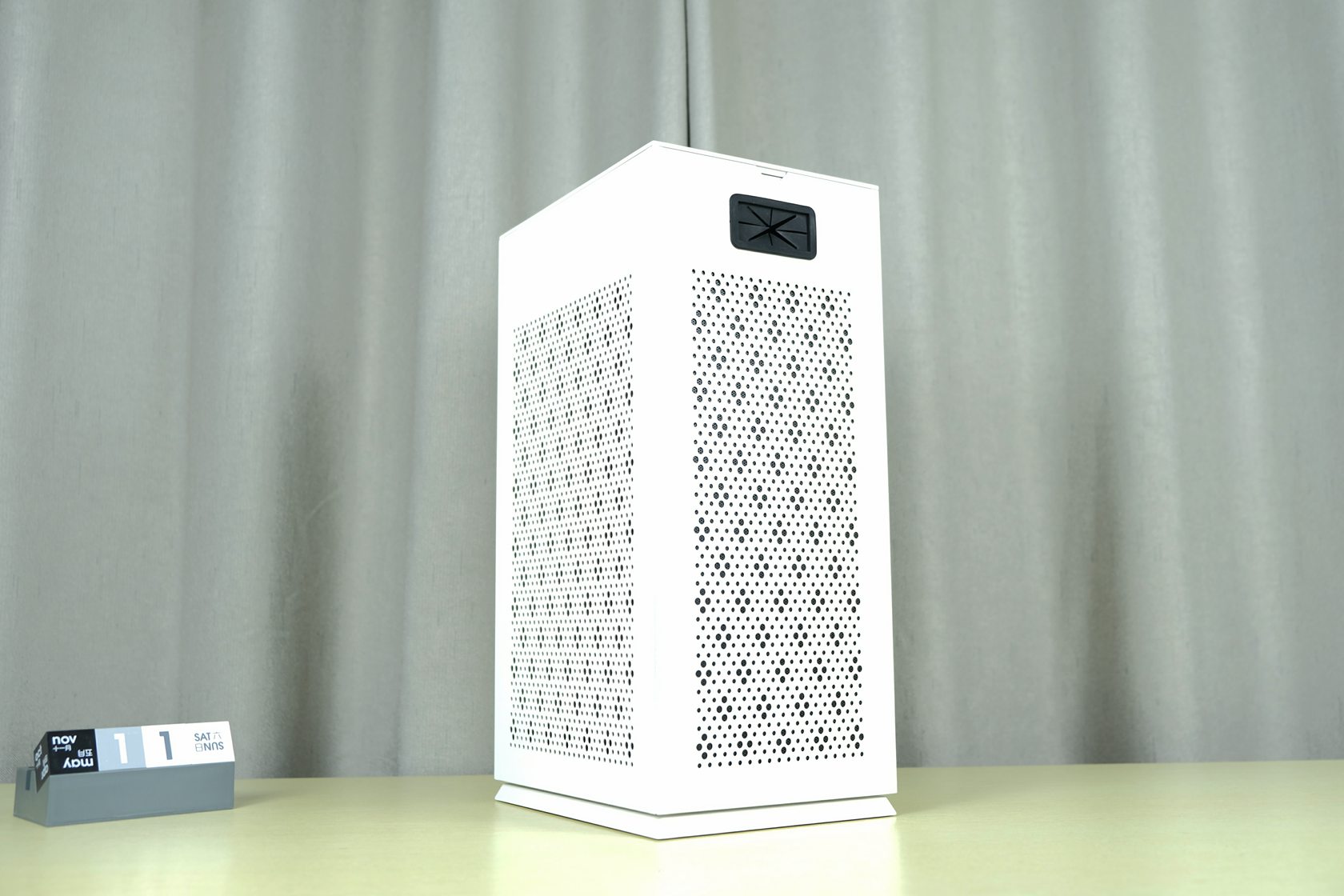

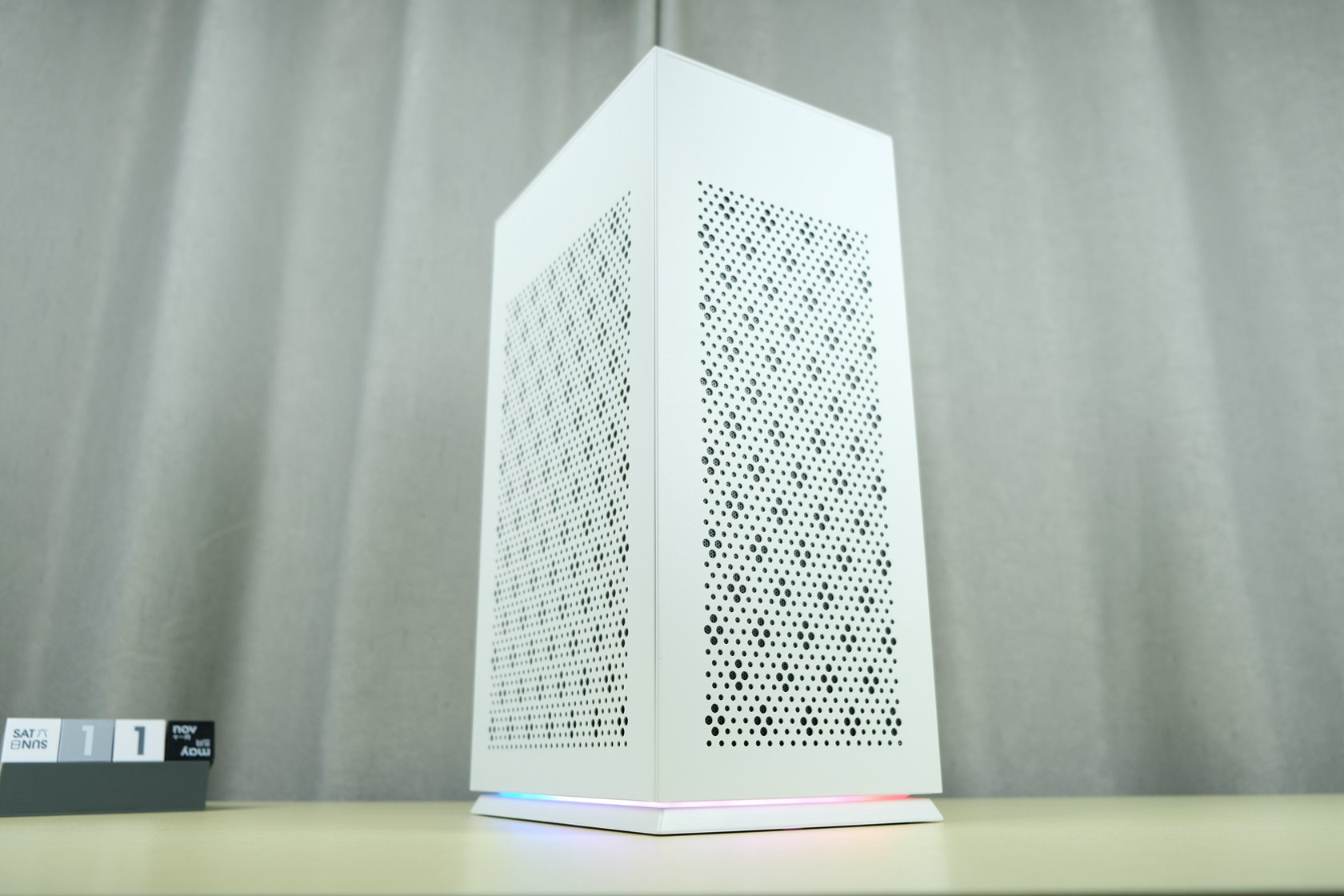

爱国者 YOGO S1机箱白色立式的造型很容易让人联想到空气净化器,无独有偶网上还真有DIYer把空气净化器改造成了ITX机箱,现在有了爱国者S1这个ITX机箱就不用在大费周章去改造了,并且S1兼容性、实用性要更高。爱国者S1整体尺寸238.8*175*412mm,净重4.6kg,通体白色磨砂烤漆设计,手感观感相当不错,四面均采用开孔设计并附带防尘网,散热性能相当不错,实测即使是i7-10700K这种高功耗CPU拷机温度表现也很出色。

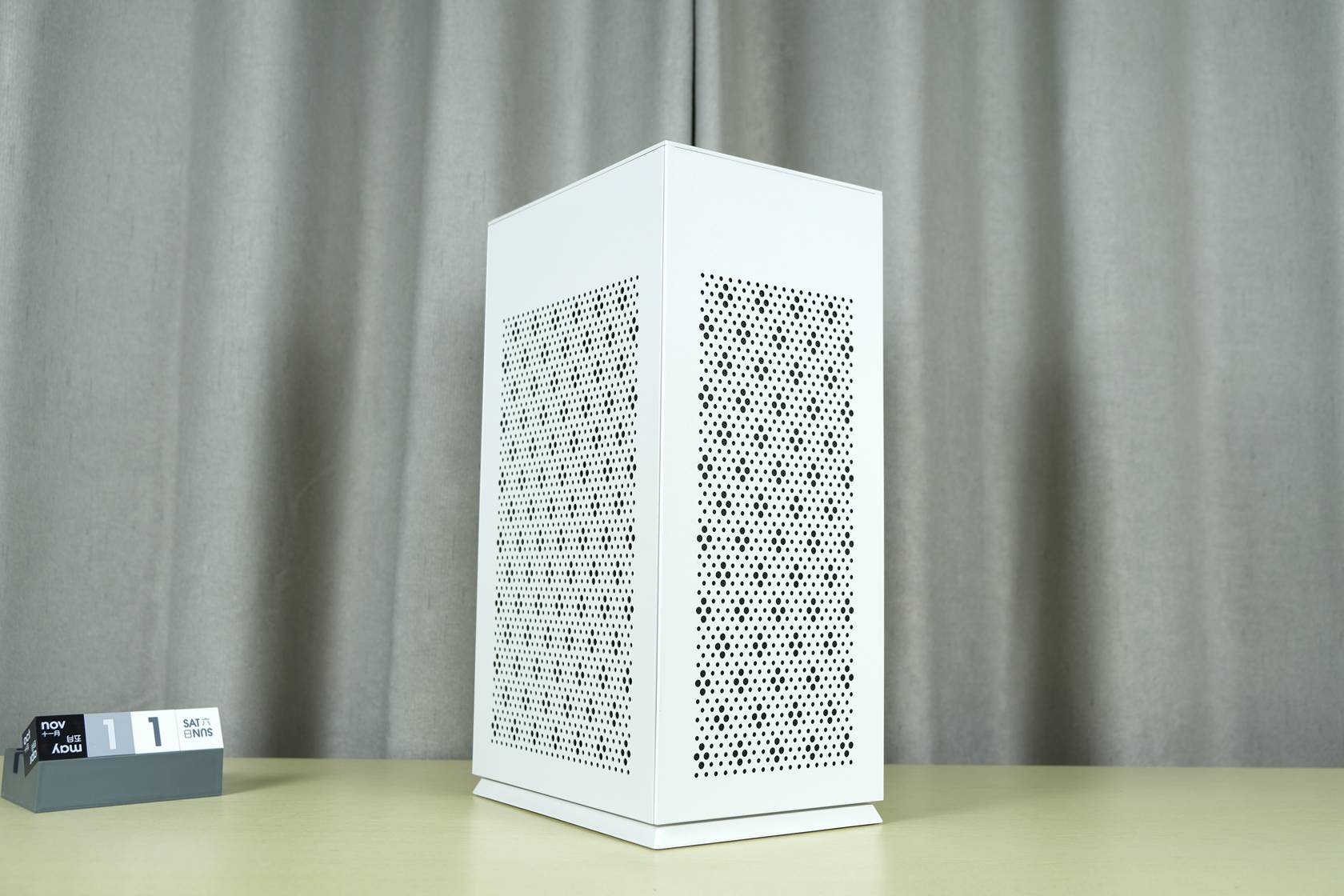

爱国者S1正面

爱国者S1的设计与爱国者之前的破晓X有着相似之处,同样是主板横装、显卡垂直安装的设计,所以线材的进出口同样设计在尾部顶上,出口处有橡胶保护,可以起到保护线材、防止蚊虫进入的作用。


爱国者S1尾部

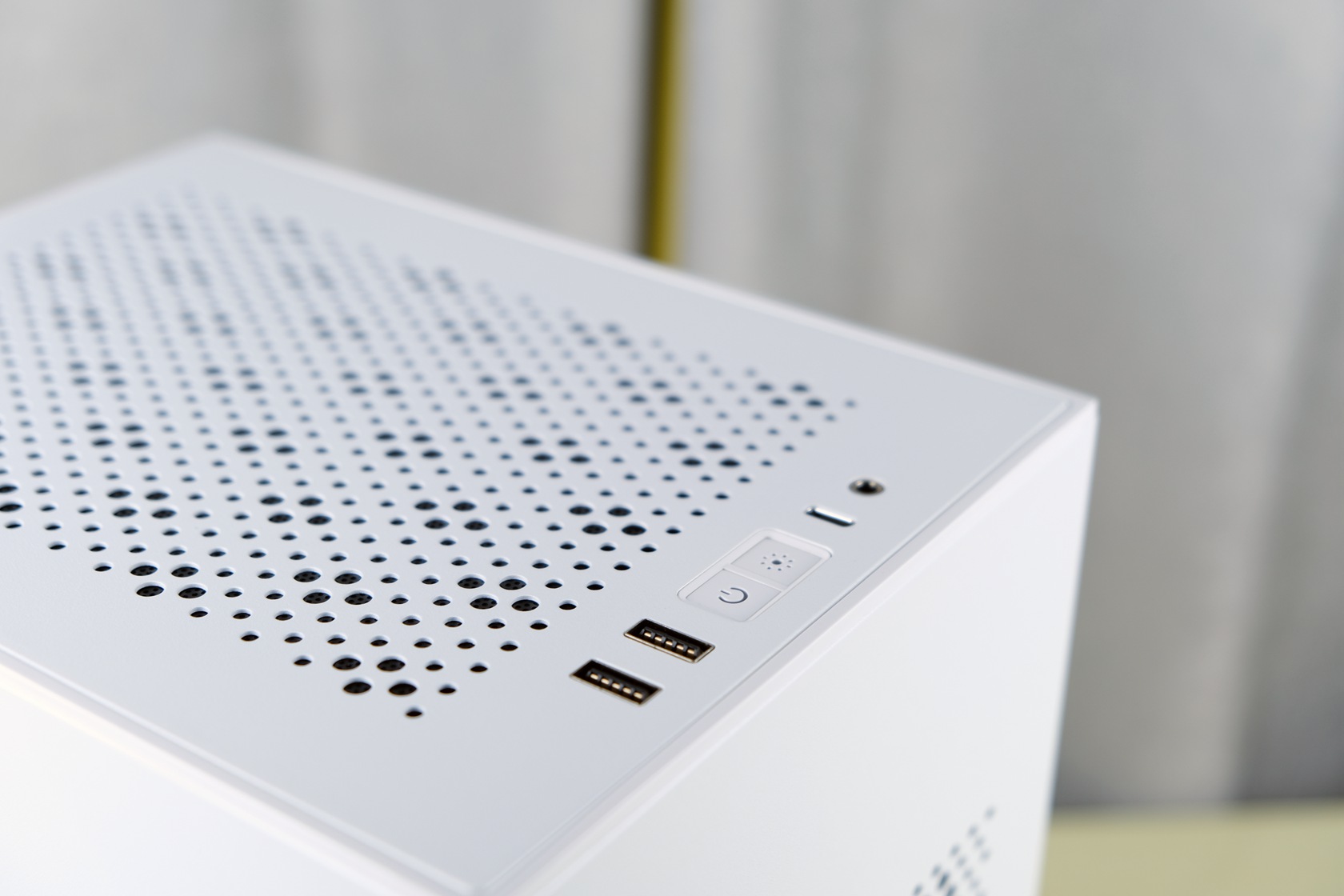

爱国者S1的顶部是定制的I/O接口,除了常见的开关、二合一耳麦、双USB3.0I/O接口外,相比一般的机箱还多了RGB控制按钮和TYPE-C接口,一个方便控制灯效,一个进一步提高实用性,内外兼修。


爱国者S1顶部

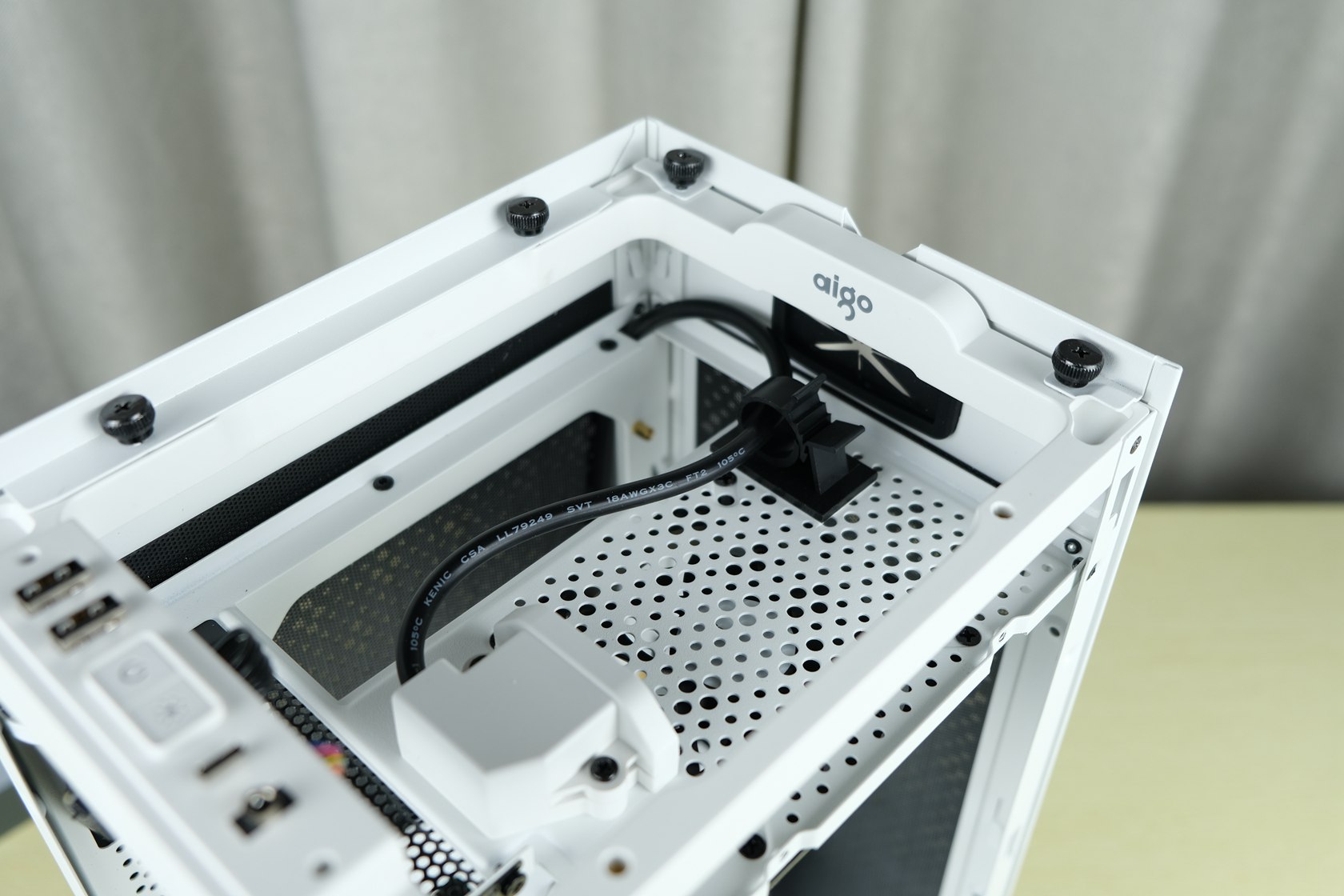

取下磁吸式的顶部后可以看到四周的侧板全部采用防掉螺丝固定,侧板的开启方式只需往上提即可,日后清洗防尘网等日常维护相当方便。

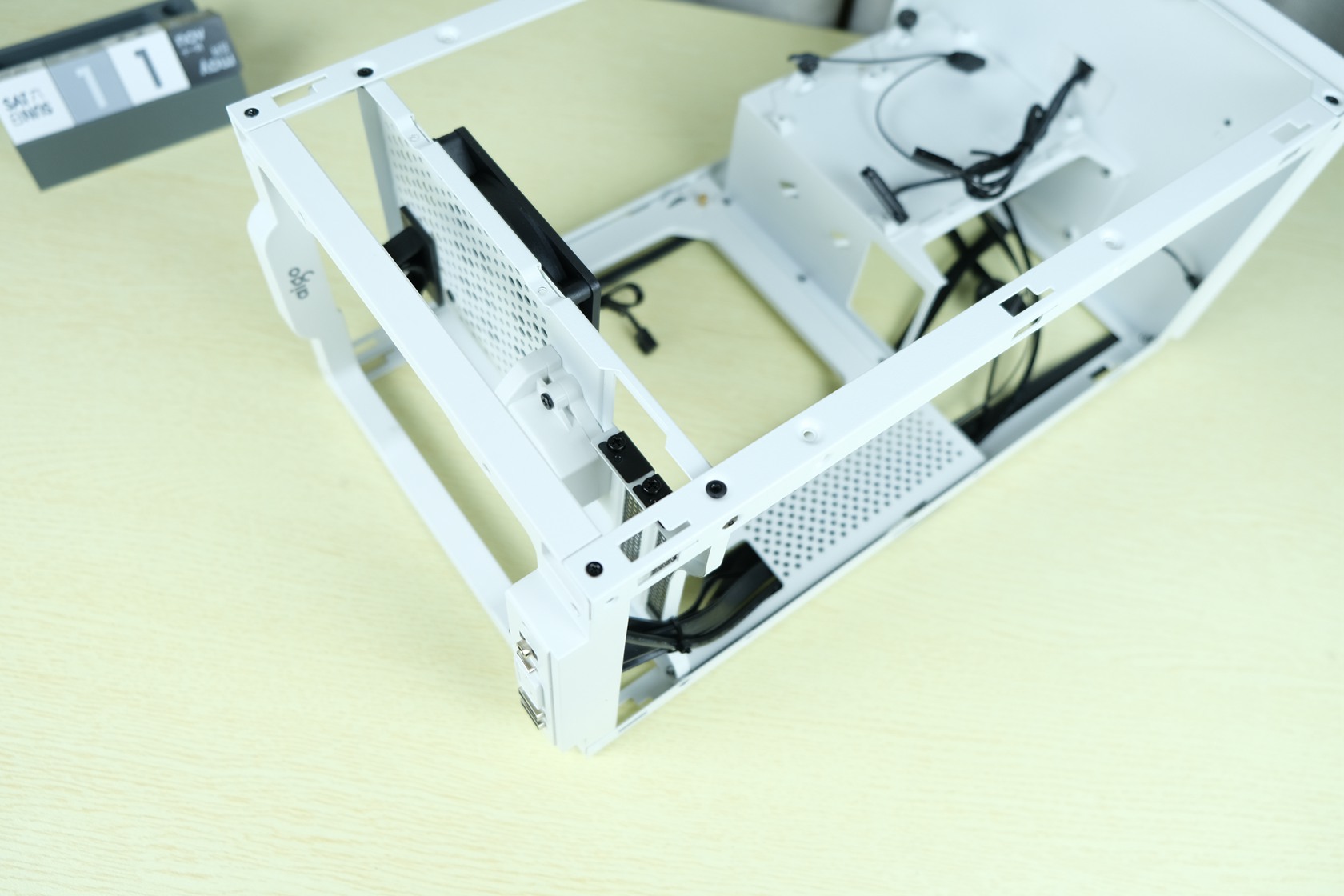

从这个视角就可以比较清晰的了解爱国者S1的装机方向了,左侧打开的为前面板,右侧为主板显卡等安装入口,顶部为主板显卡的挡板口。

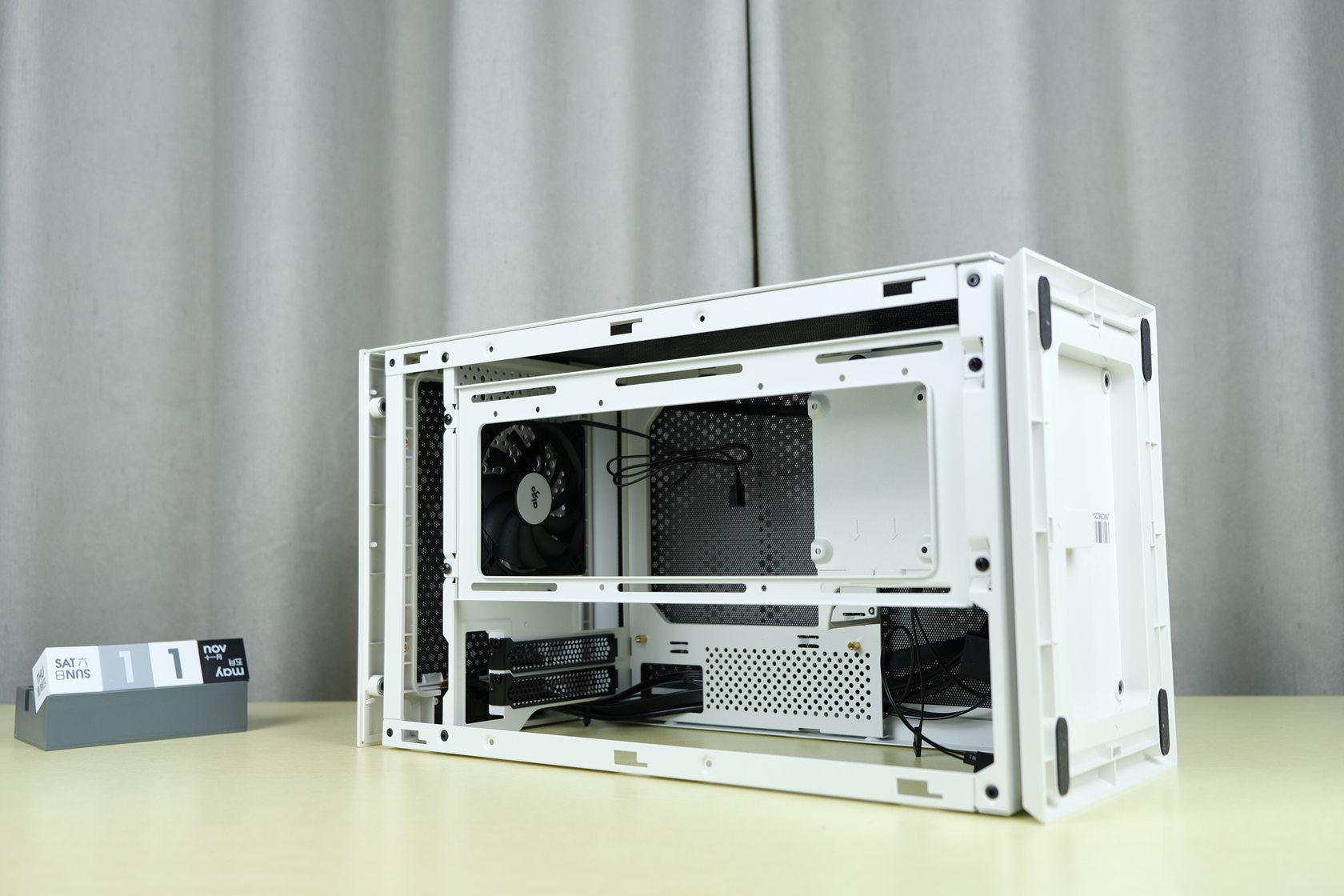

横卧后更加直观,横亘在箱体中间的是一个多功能支架,这个支架可以安装240水冷也可以安装一个机械硬盘。

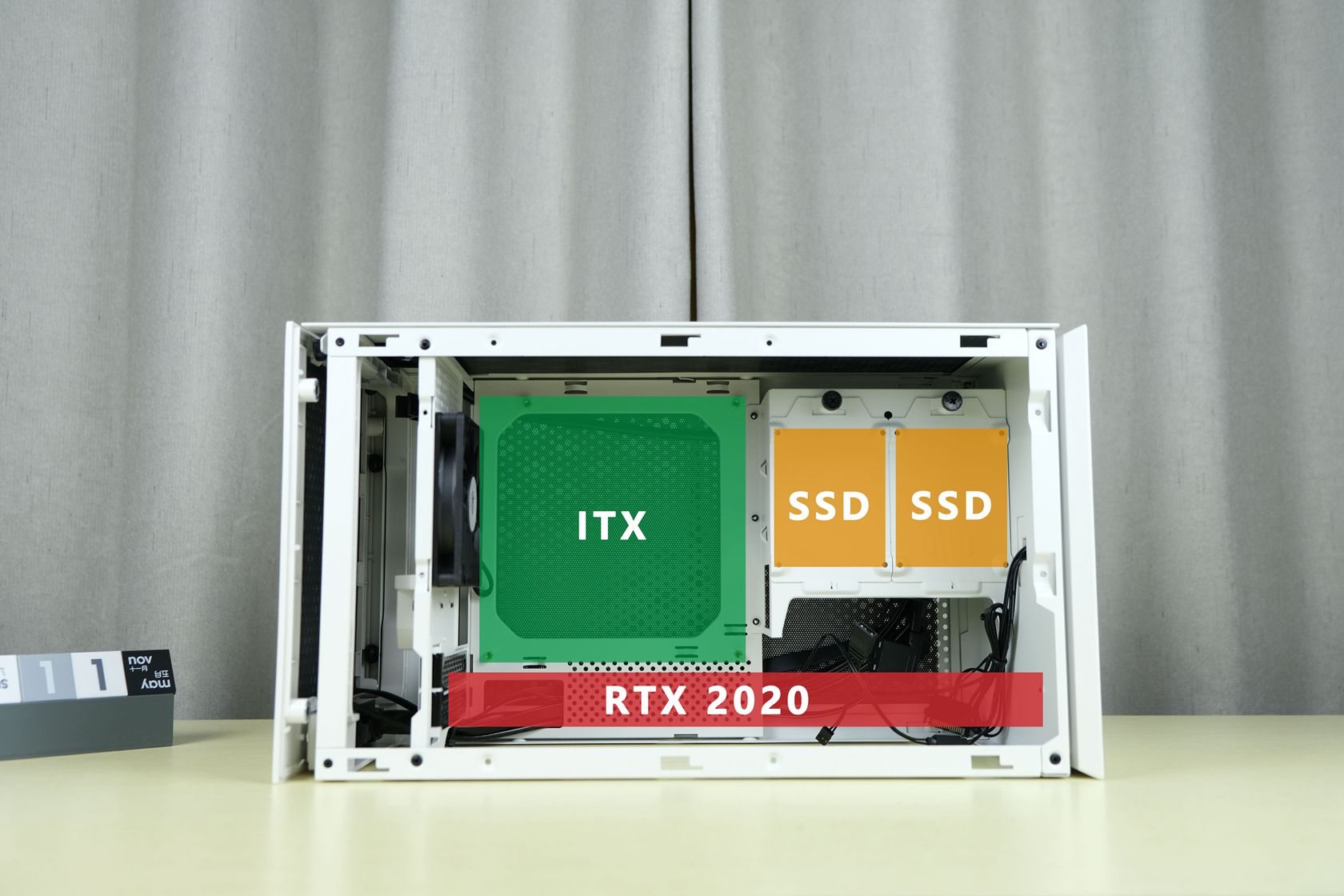

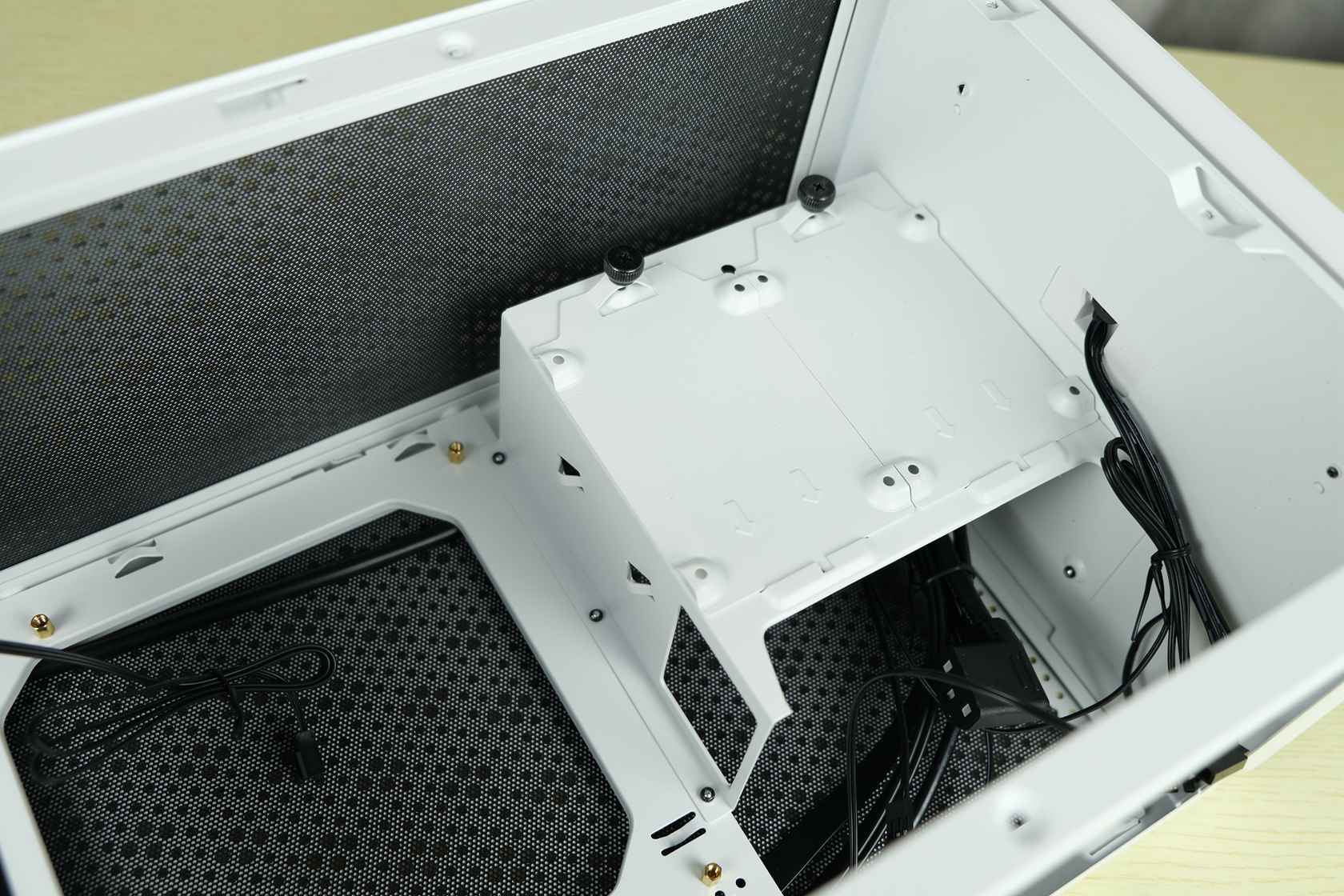

取下多功能支架内部结构就更加清晰明了了,爱国者S1的内部可以支持134mm以内的风冷或者240尺寸的水冷,显卡最大长度为32CM,可以安装240水冷同时支持长显卡,组建性能小钢炮主机两大要素都具备了。


爱国者S1内部空间

▼S1的硬盘位可以安装两个2.5寸的固态硬盘,加上多功能支架上的机械硬盘位家用够用了。


爱国者S1硬盘位

紧邻硬盘位的左侧有两个线材固定孔,这两个固定孔在之后的装机相当有用,正是有了这些恰到好处的线材固定孔整个装机过程才更显顺利。

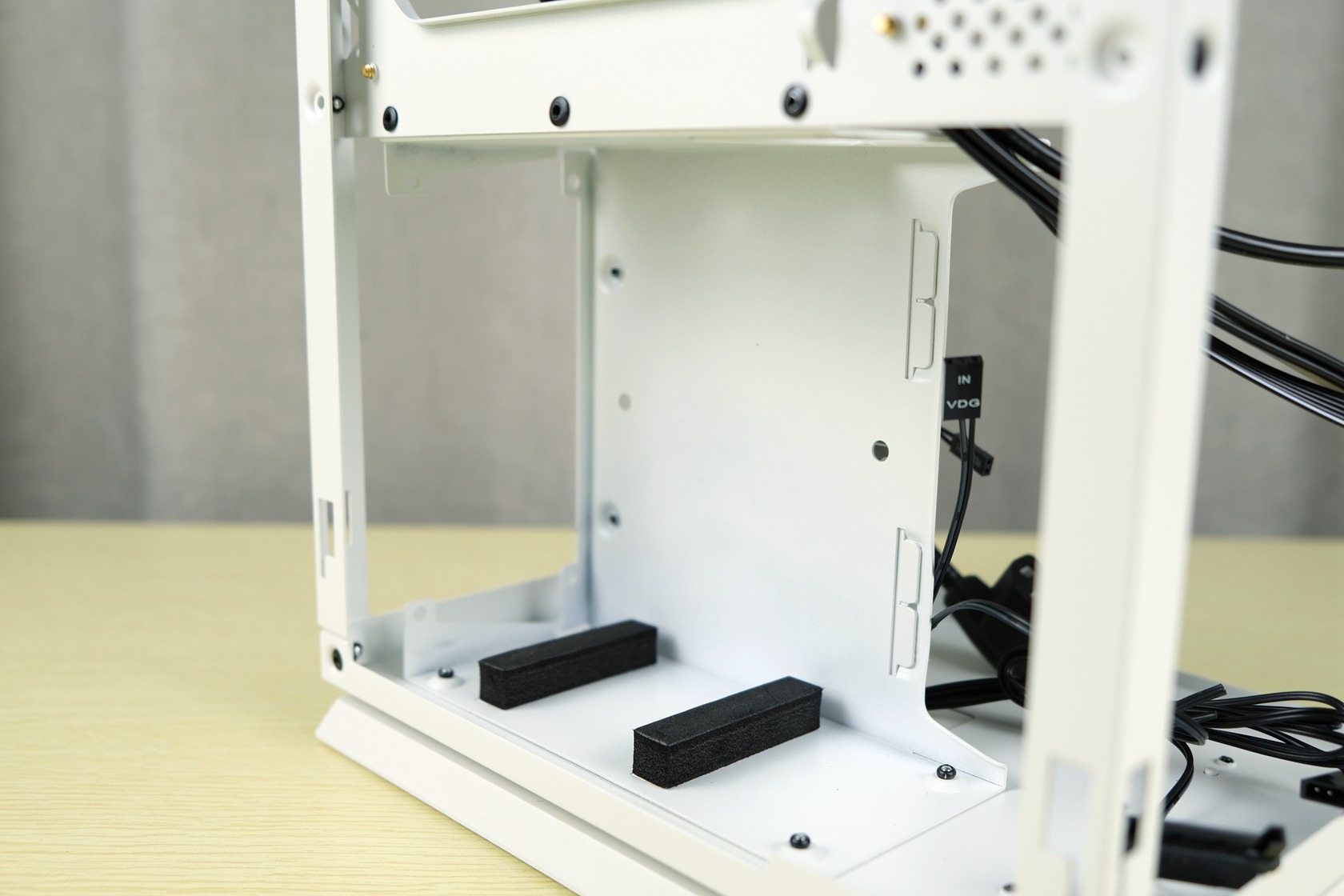

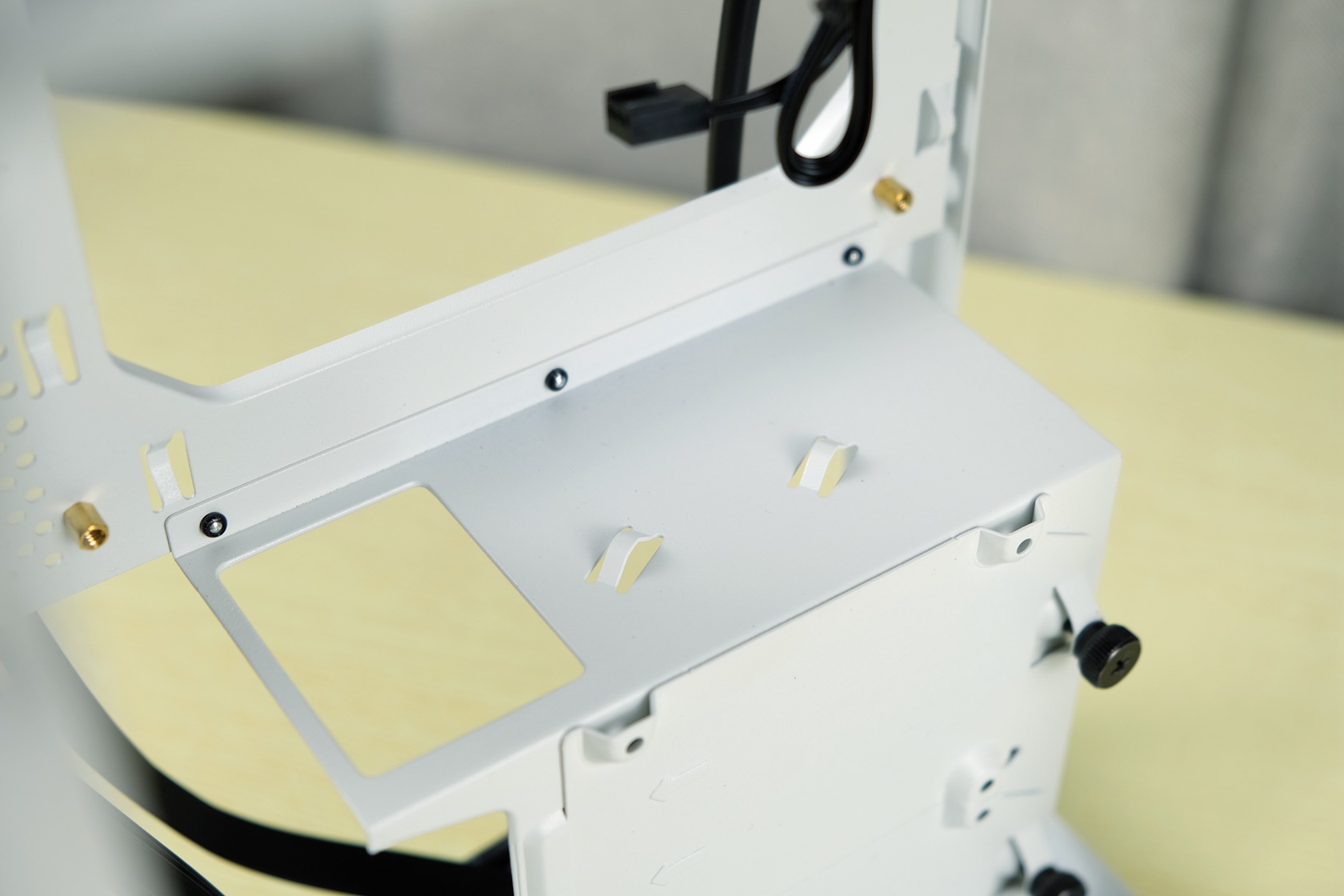

在硬盘位的背面是SFX电源位置,内置了两个减震垫。


爱国者S1电源位

顺着电源位往上来到显卡PCI-E槽处,PCI-E槽是两个可拆卸重复使用的挡板,每个挡板上都还有定位孔,仔细看能发现这个位置顶上的框架处有凹进去一点,方便拧显卡螺丝,这个细节相当不错。

来个大拆解合照,除底部外的所有盖板内部都有致密的防尘网,防尘网配合这些易拆的侧板,安装、维护都非常方便。

爱国者 YOGO S1 上机安装

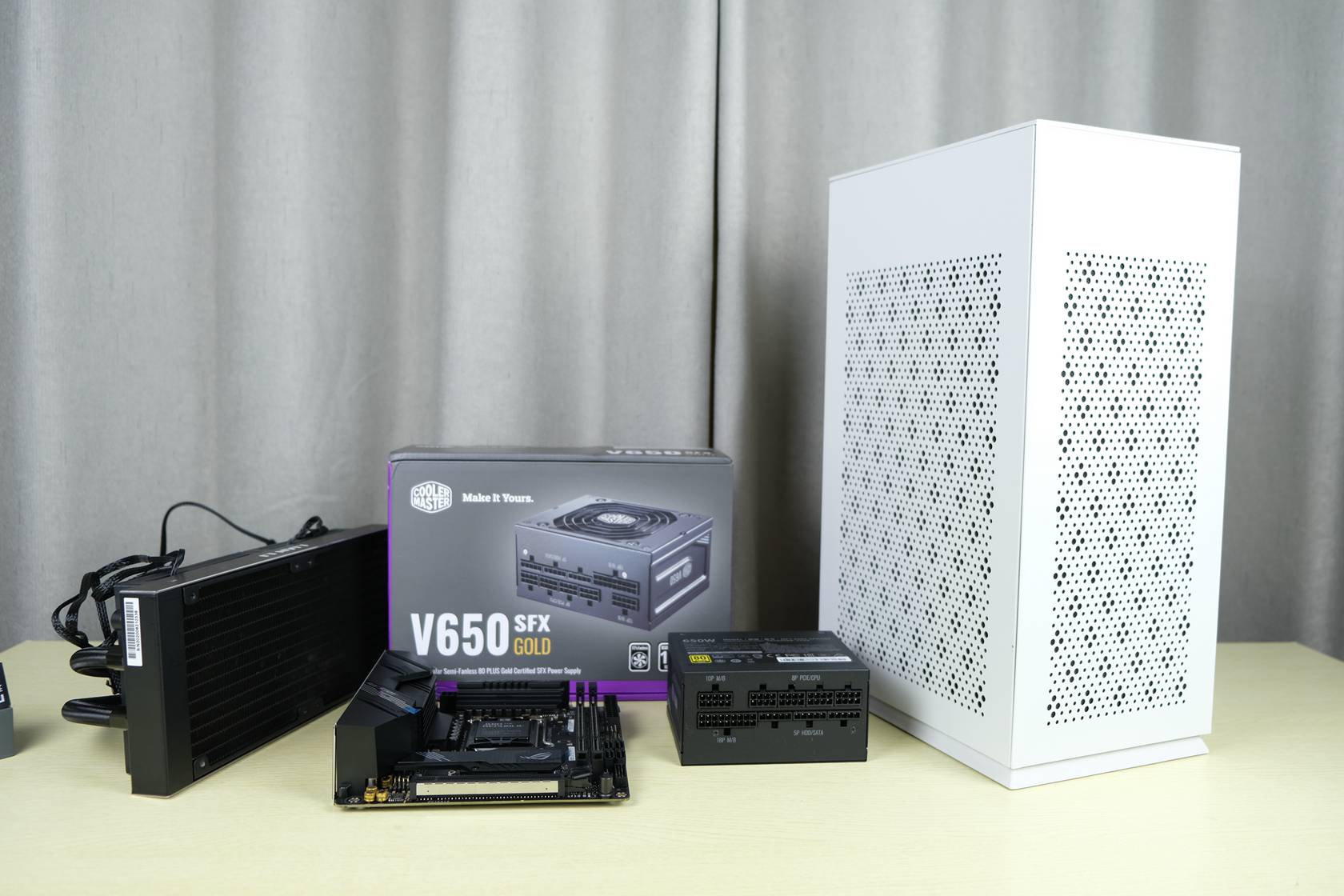

这次使用到的ITX配置如下,CPU是我测试Ui7-10700KITX主板是华硕的B460-I GAMINGSFX电源是酷冷至尊V650GOLD,没有使用定制模组线。

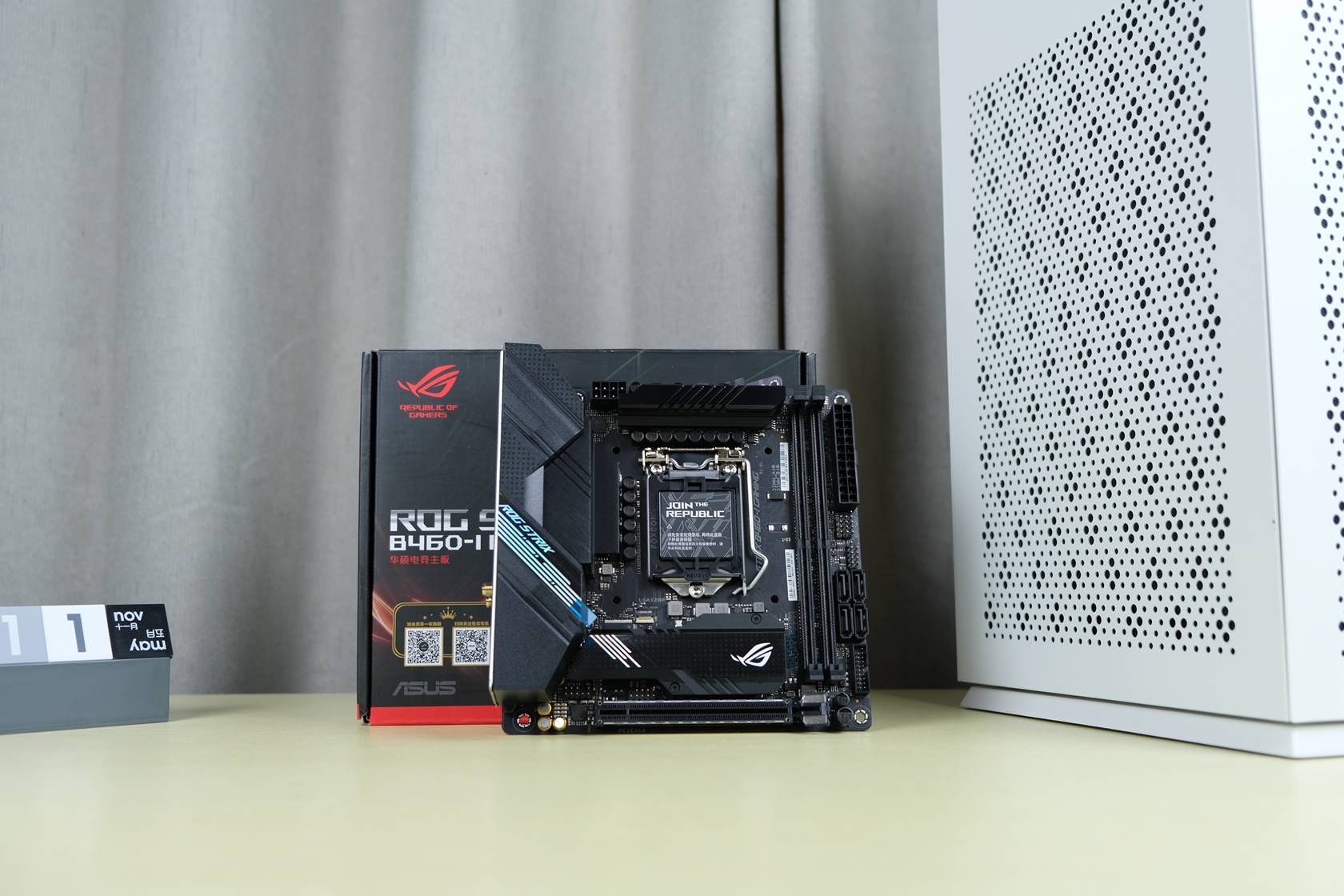

华硕B460-I GAMING采用645A Dr.MOS供电,可提供225W以上的供电能力,带i7-10700是没压力的,

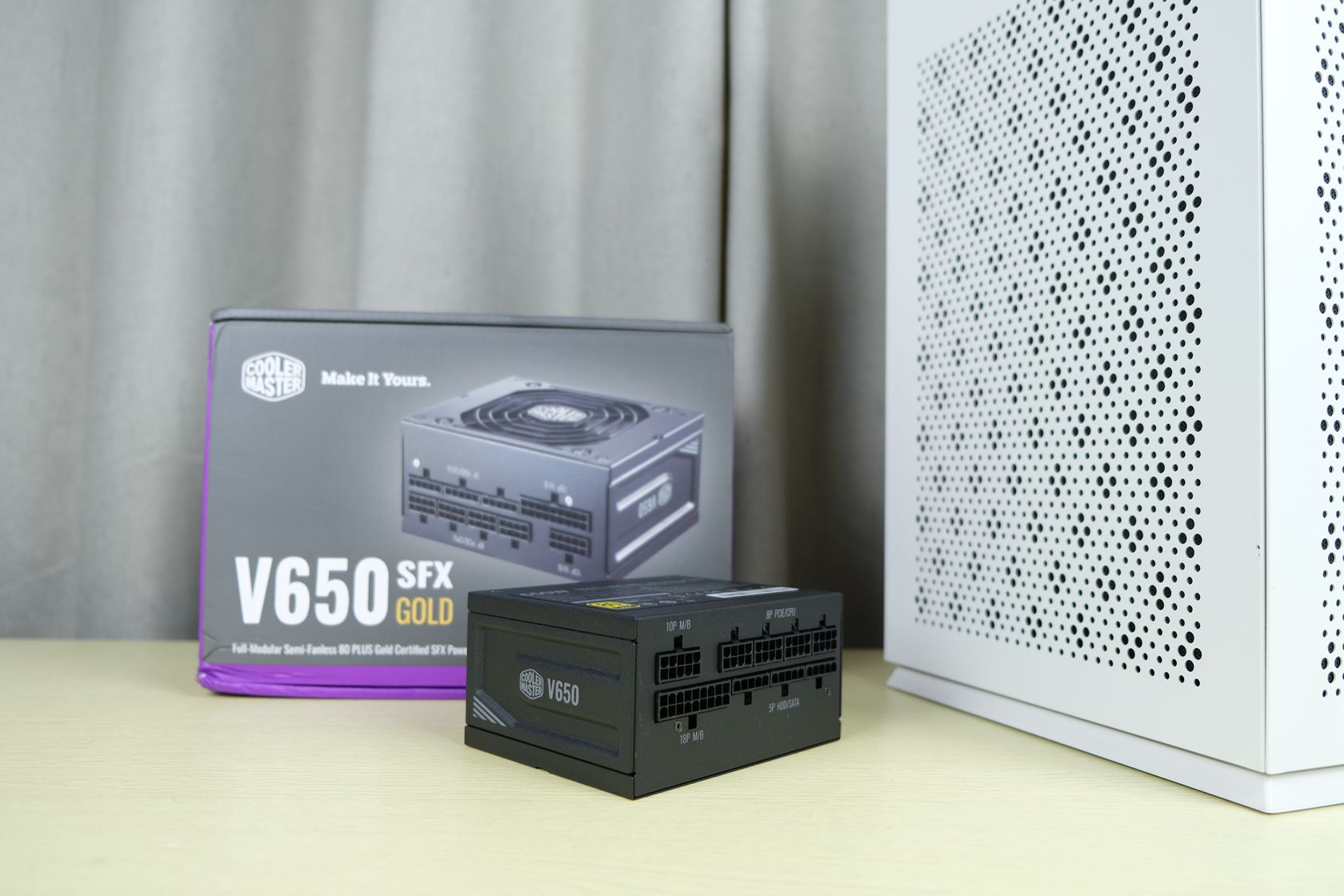

酷冷至尊V650GOLDV650通过80Plus金牌认证,采用全模组设计,全日系电容,支持风扇启停,质保十年。

爱国者S1这个ITX小机箱建议安装顺序是先安装主板,其次电源、硬盘、显卡,最后安装水冷。

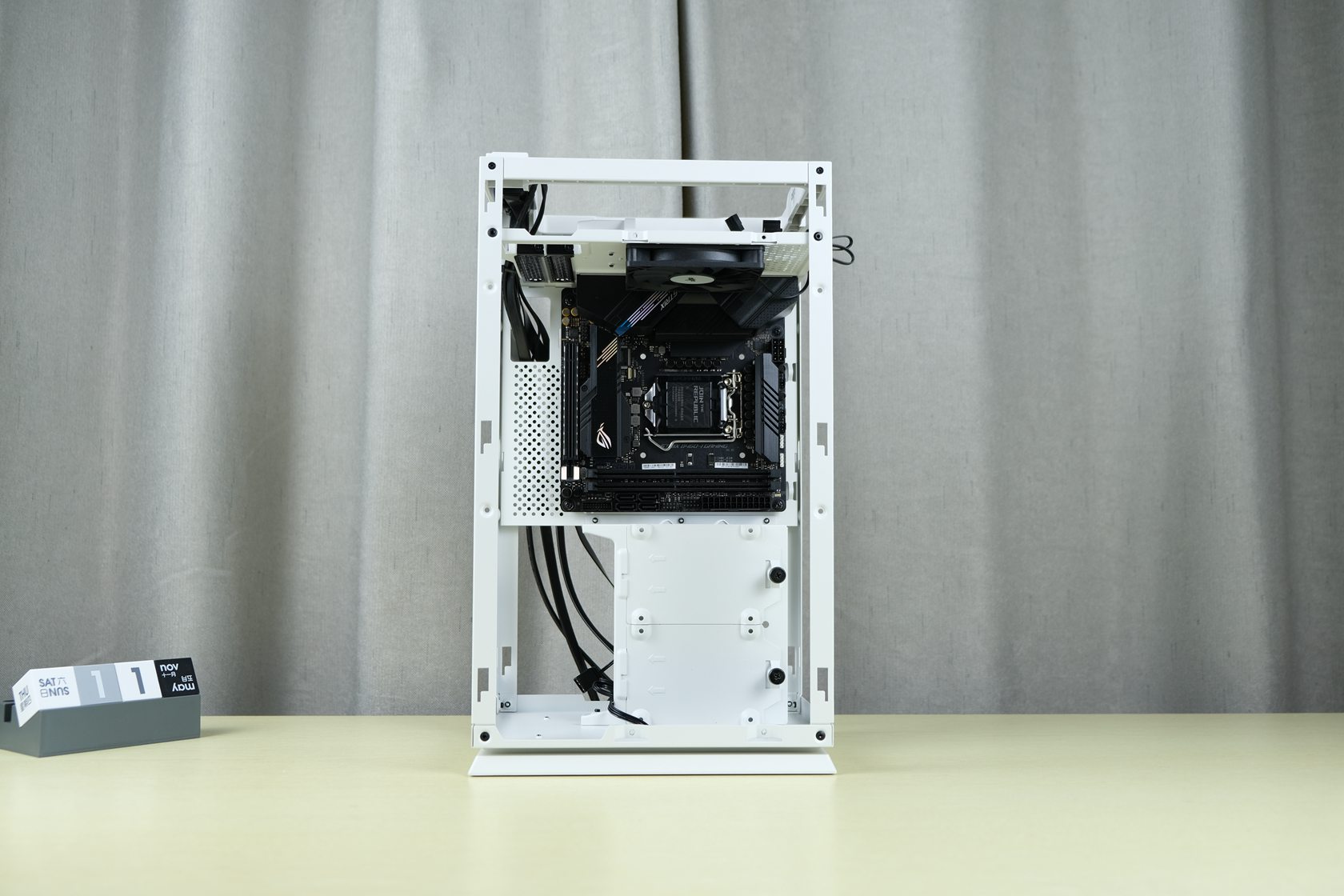

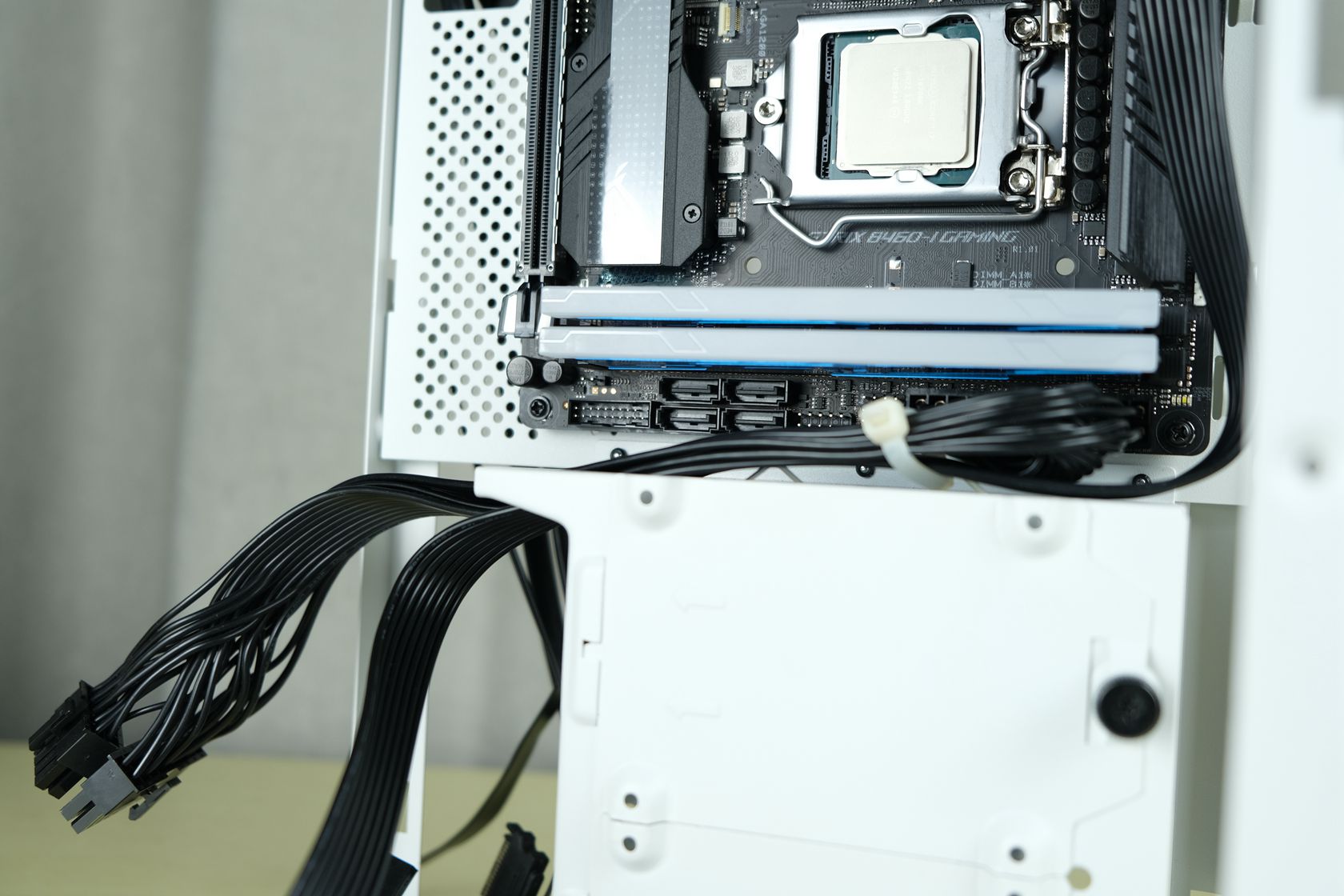

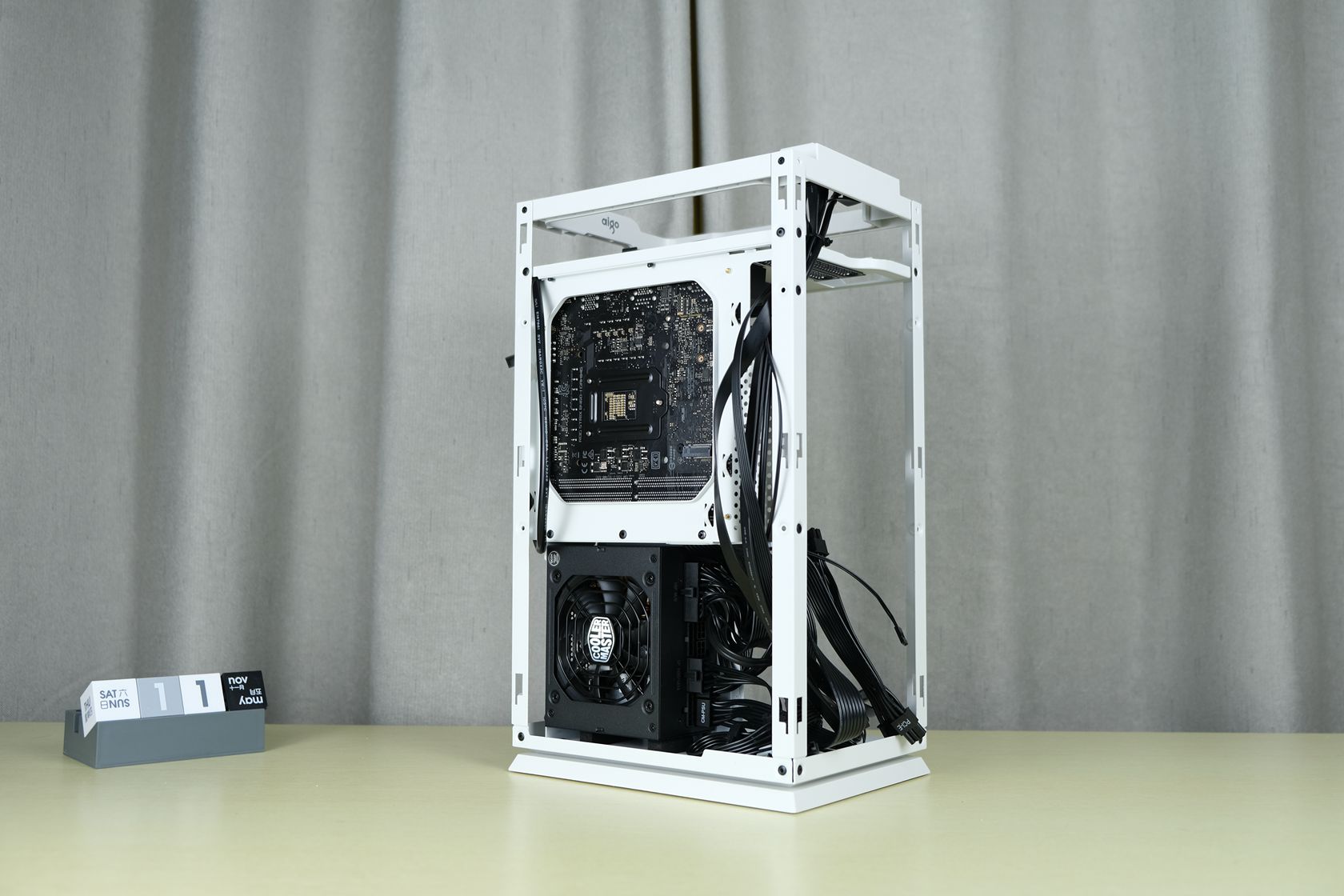

在安装完主板后可以把跳线,SATA线这些接好,同时如果和我一样没有使用定制模组线可以先把主板这头的24PIN供电也接上,如图。

以我这个V650电源为例,建议在接好电源的各种线材后再拧到机箱上比较合适,同时CPU和显卡的模组线接入电源靠下的接口最佳。

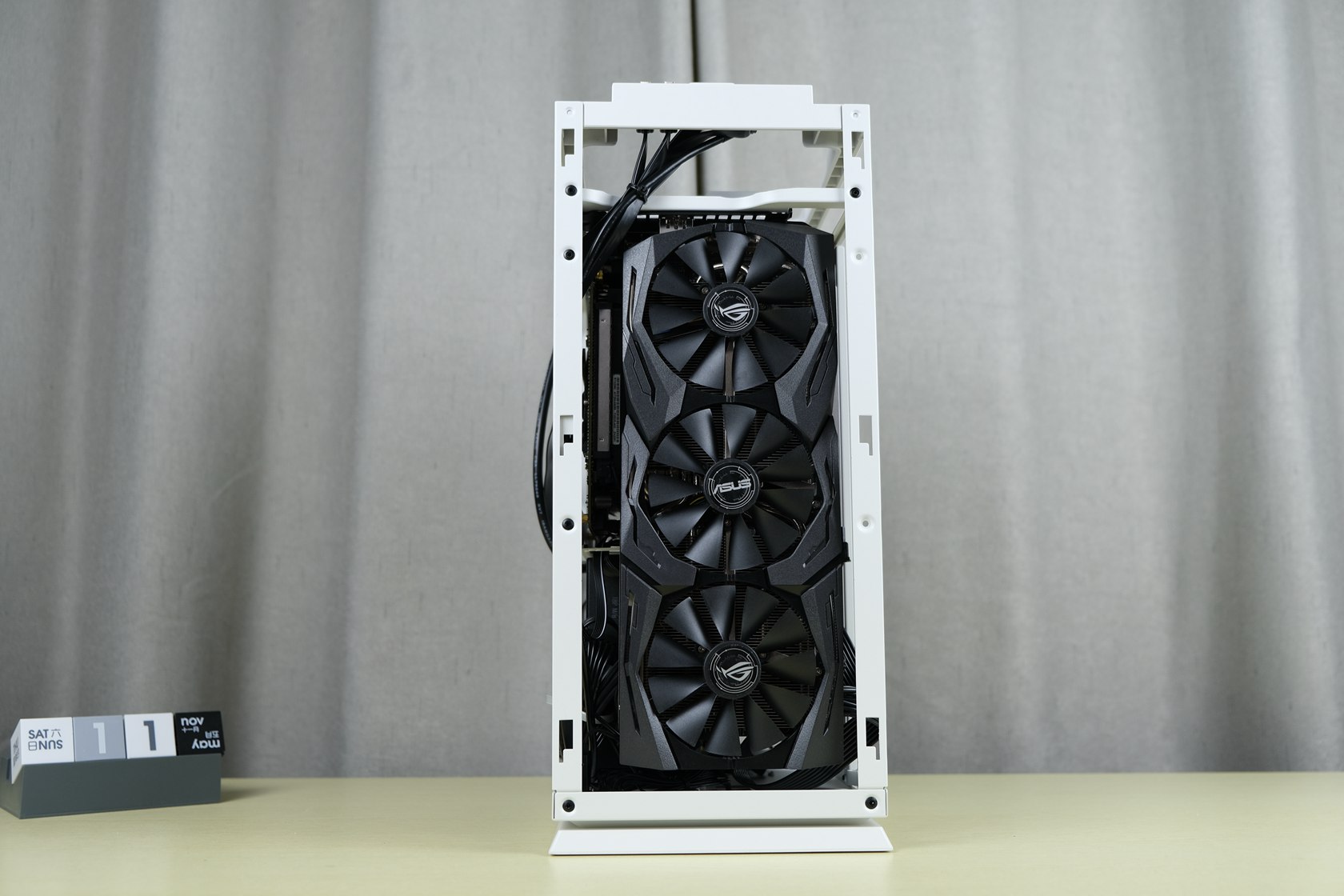

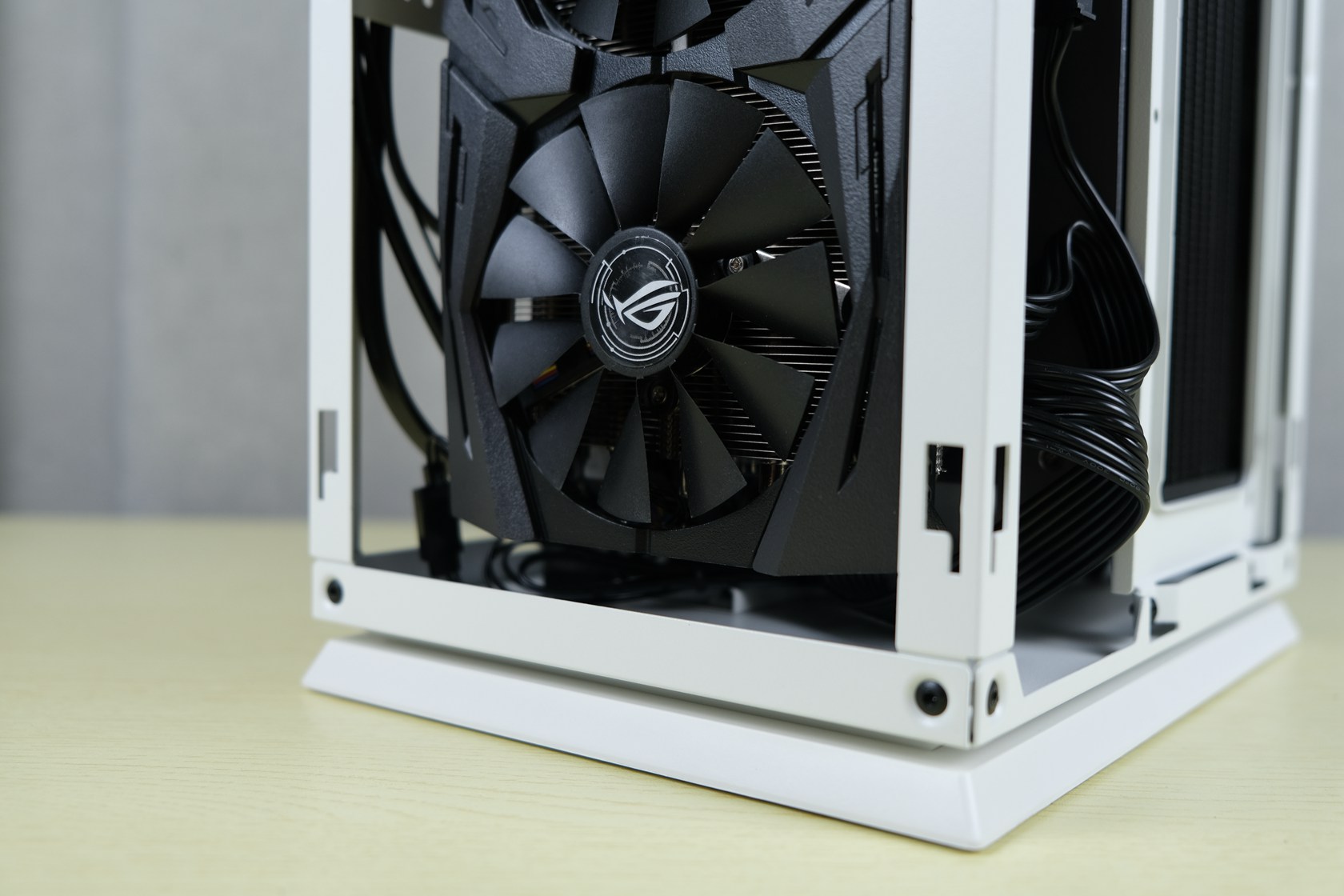

接着安装显卡,我手上这个ROGRTX2060S显卡长度30CM2.5槽,安装进去还是无压力的,底部仍有1CM多的空间。

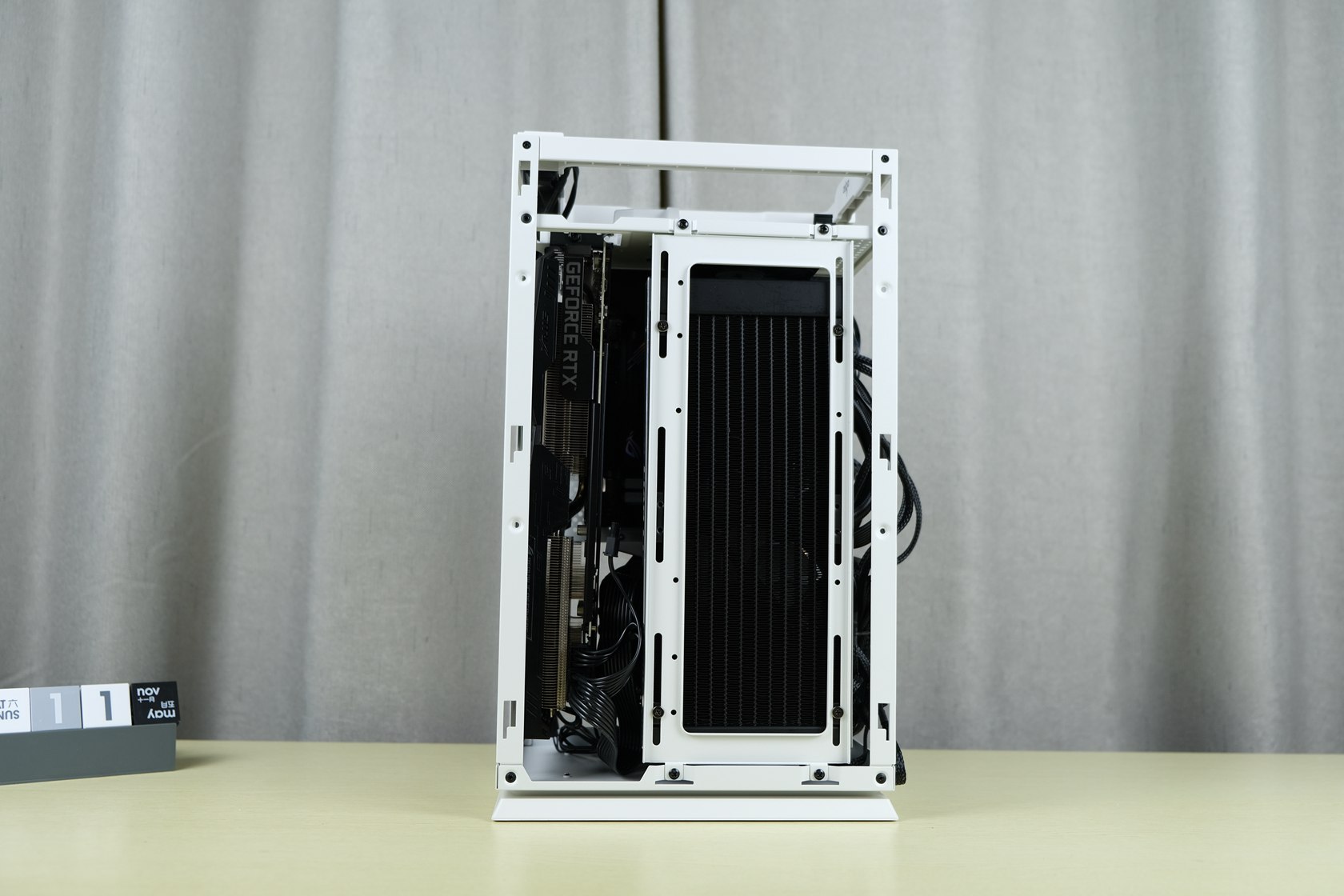

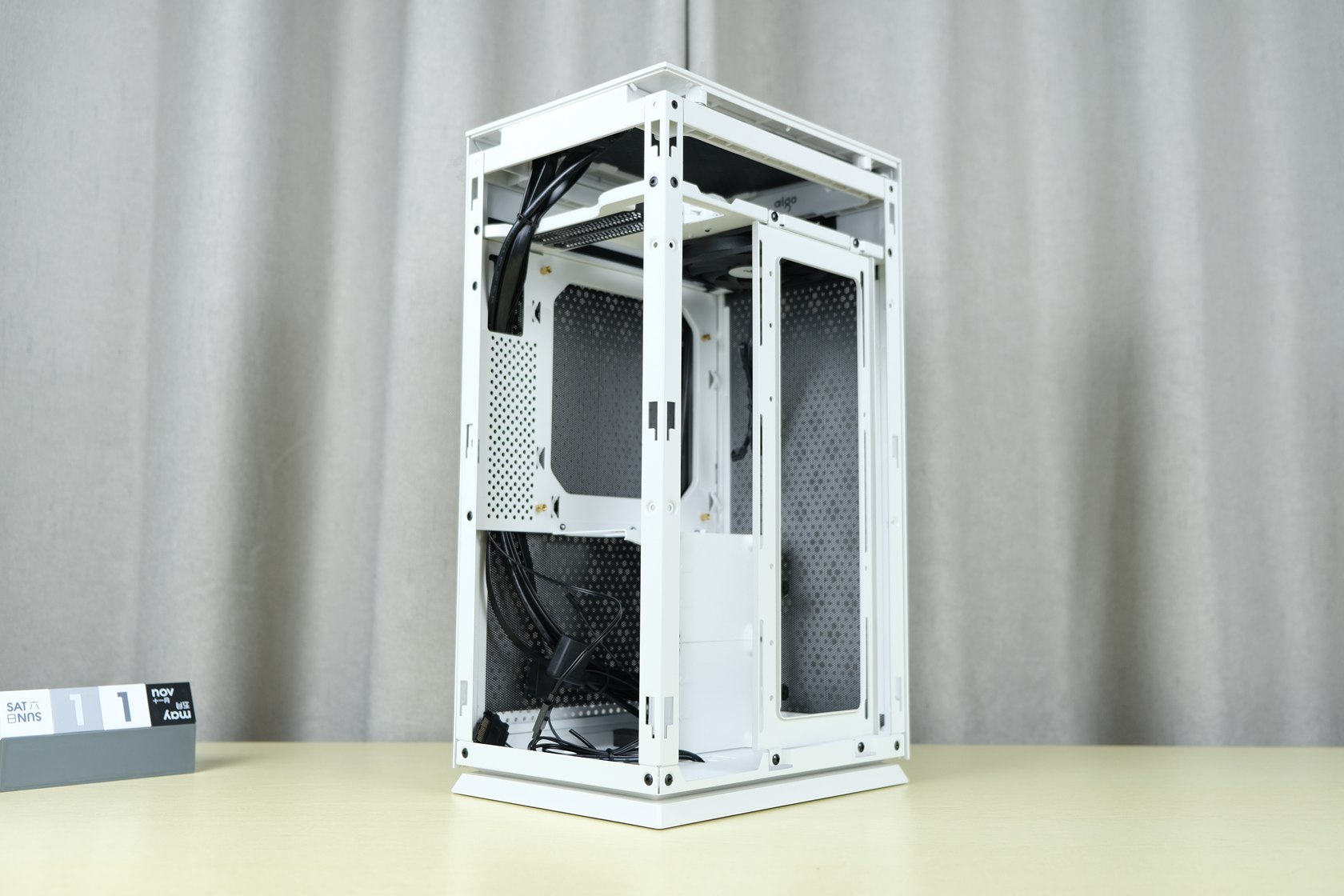

最后安装240冷排,安装方向为冷排水管朝上安装。如此顺序安装同时多利用机箱的走线固定孔还是比较轻松的。

爱国者 YOGO S1 灯效展示

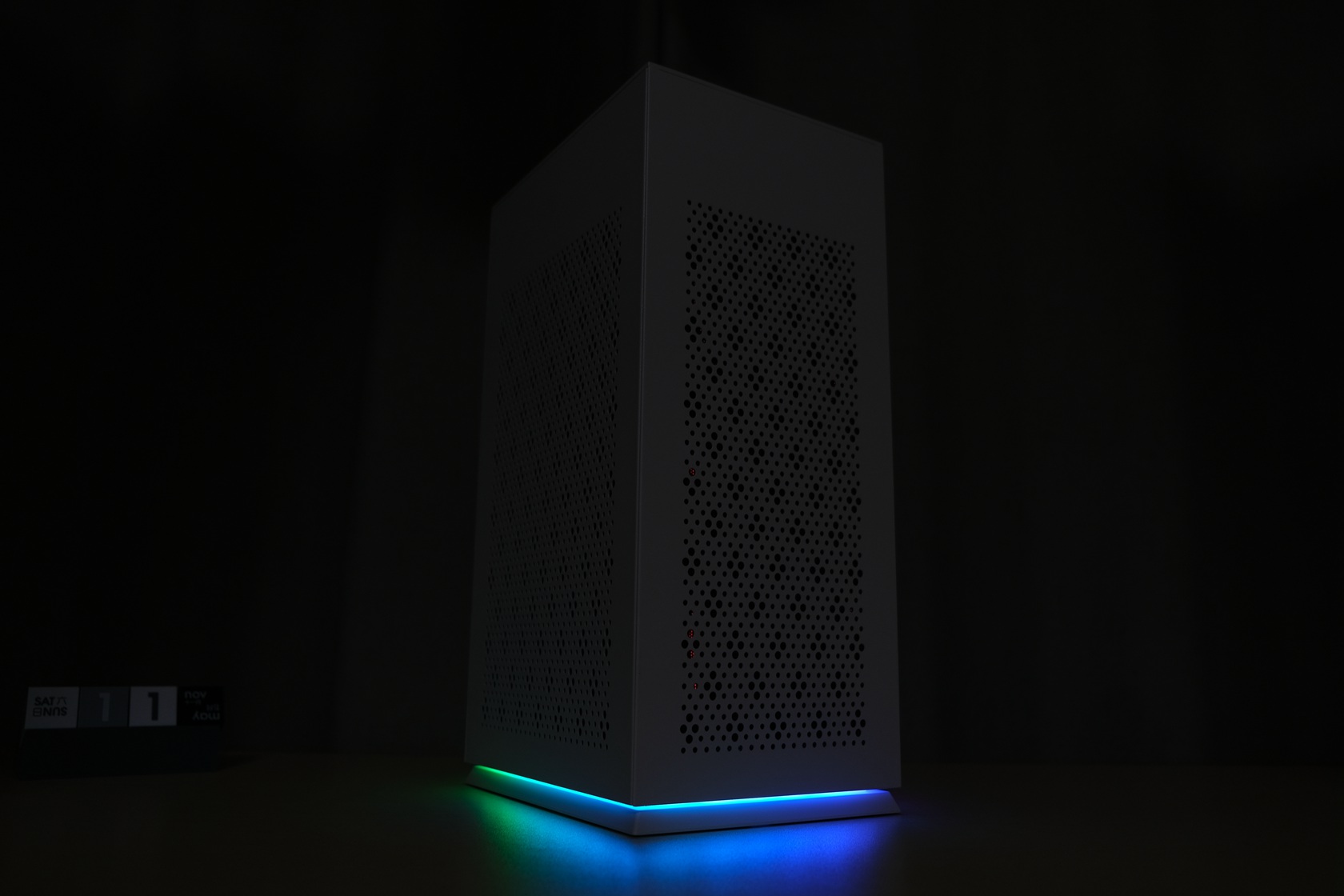

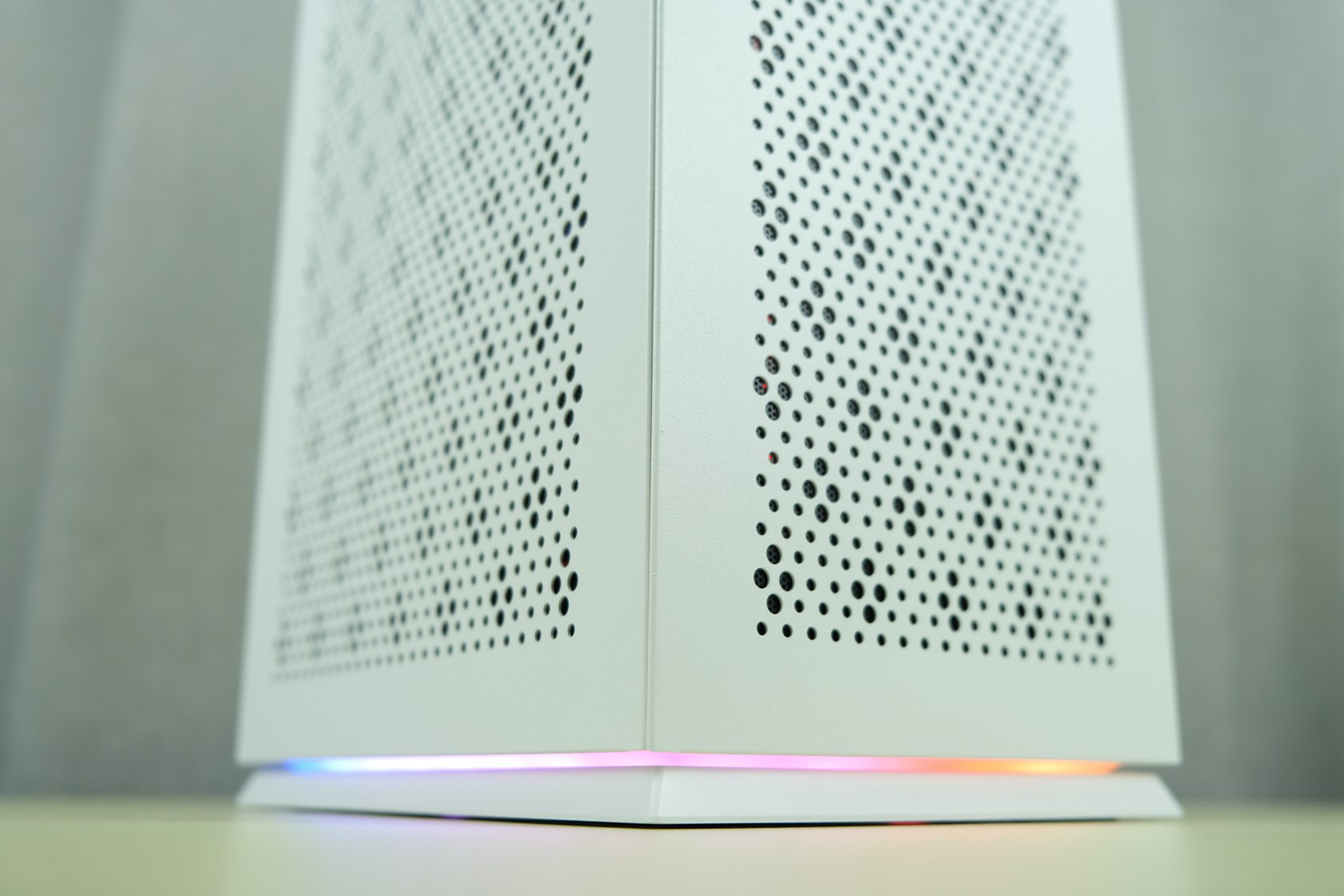

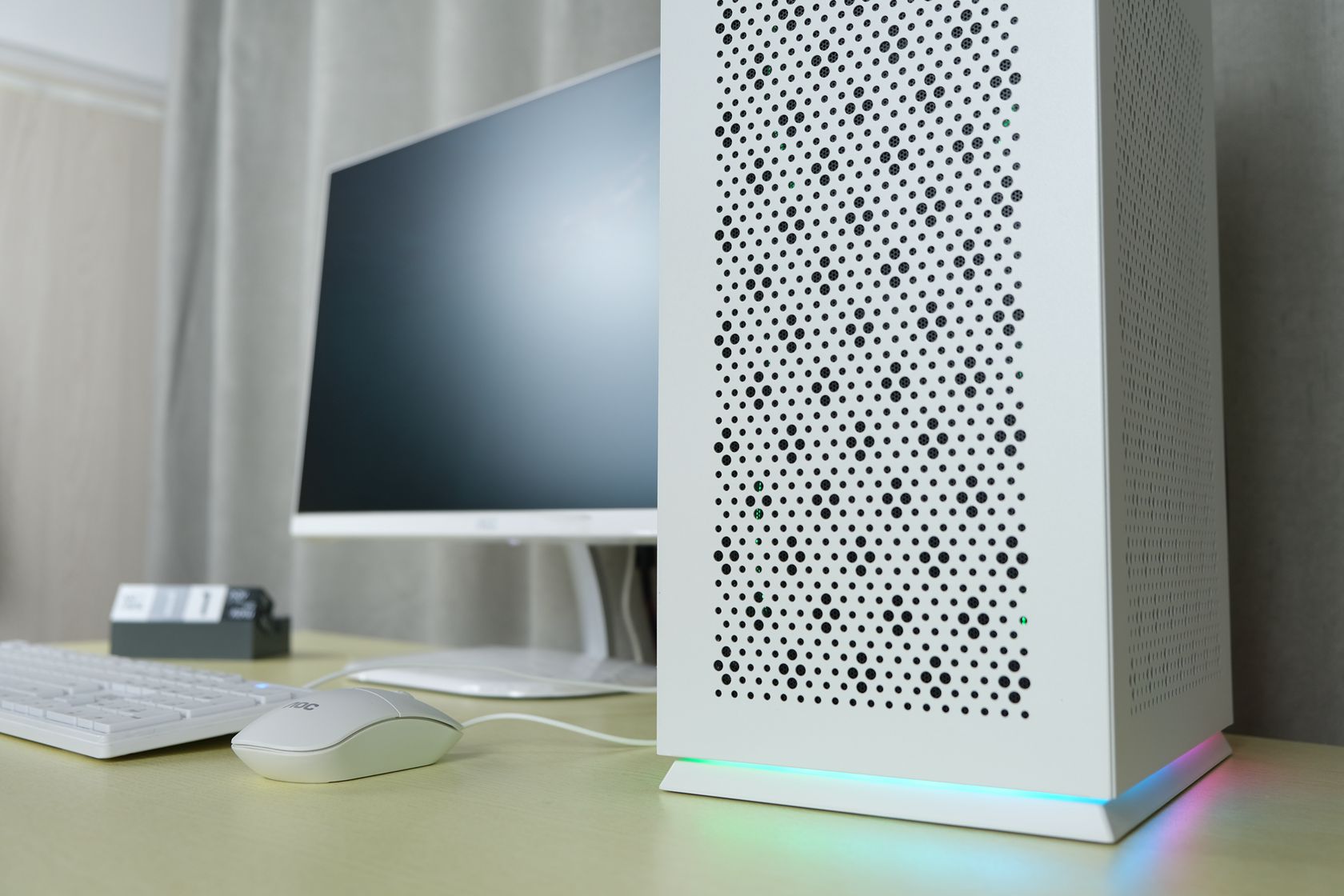

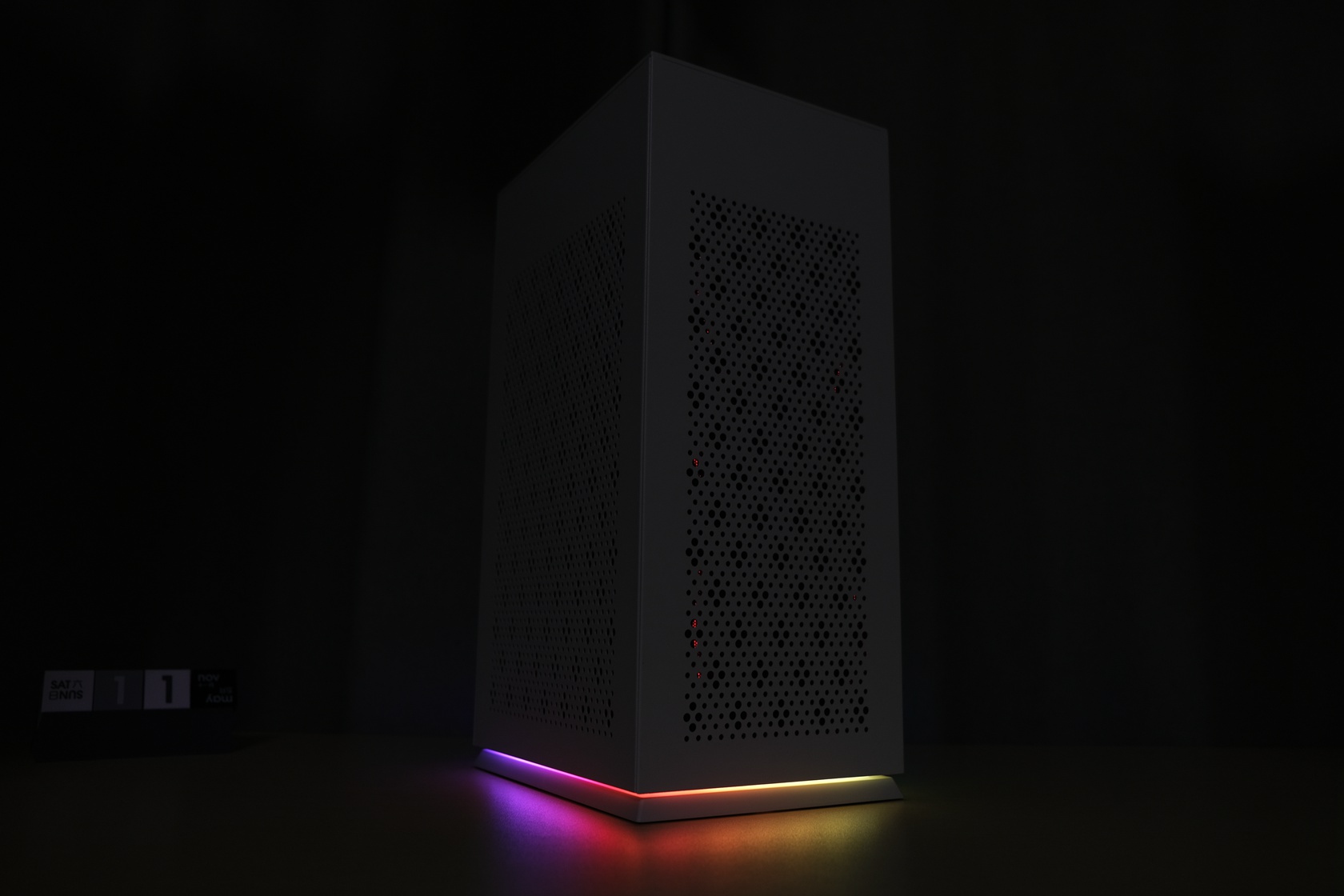

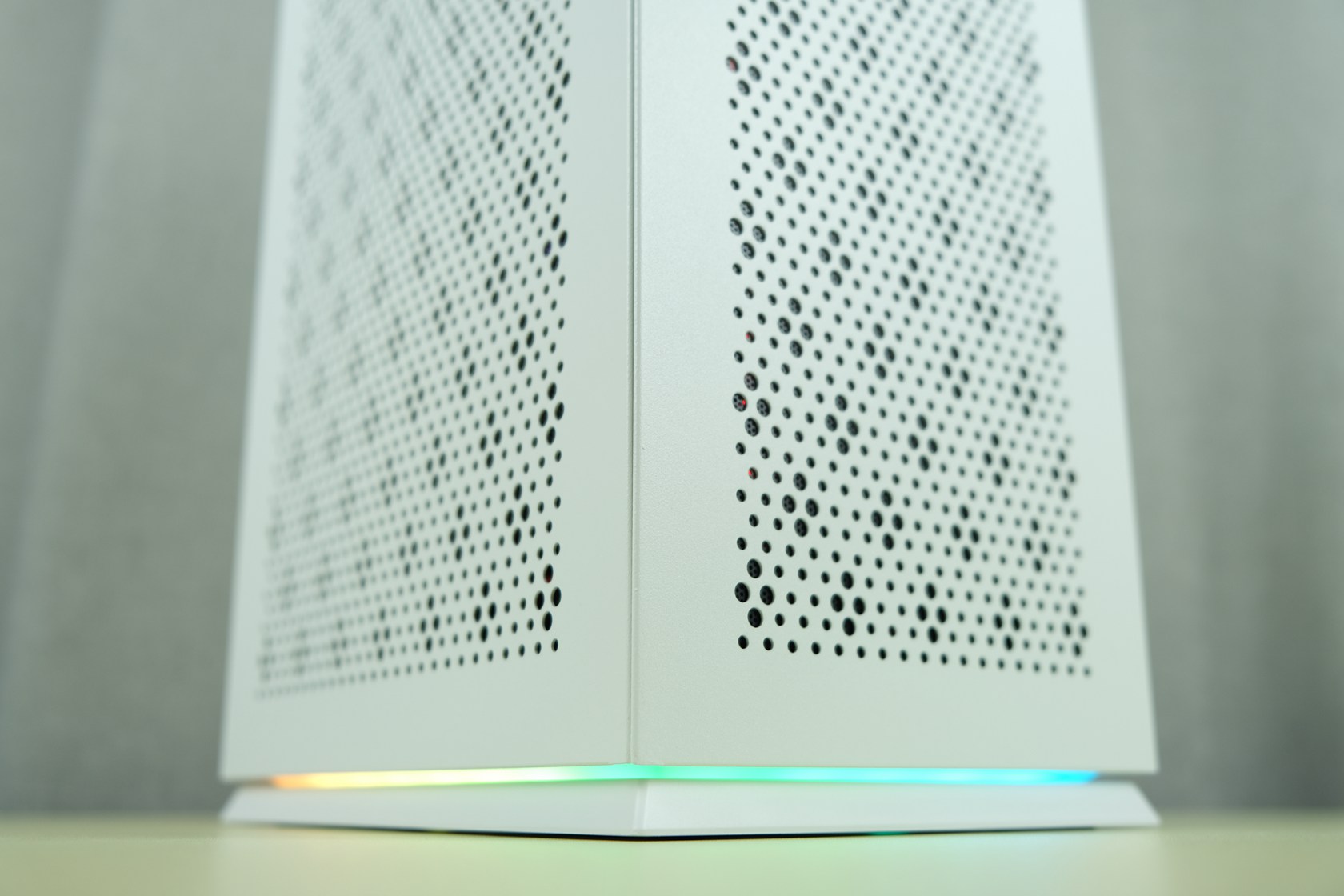

爱国者S1底部四周环绕了一条ARGB灯带,这个ARGB灯带支持与主板进行灯效联动,也可使用自带的RGB控制按钮切换各种光效。白色磨砂烤漆的机身配合这质感不错的灯效,整体营造的氛围相当不错,赏心悦目的RGB可以起到画龙点睛的作用。













爱国者 YOGO S1 散热测试

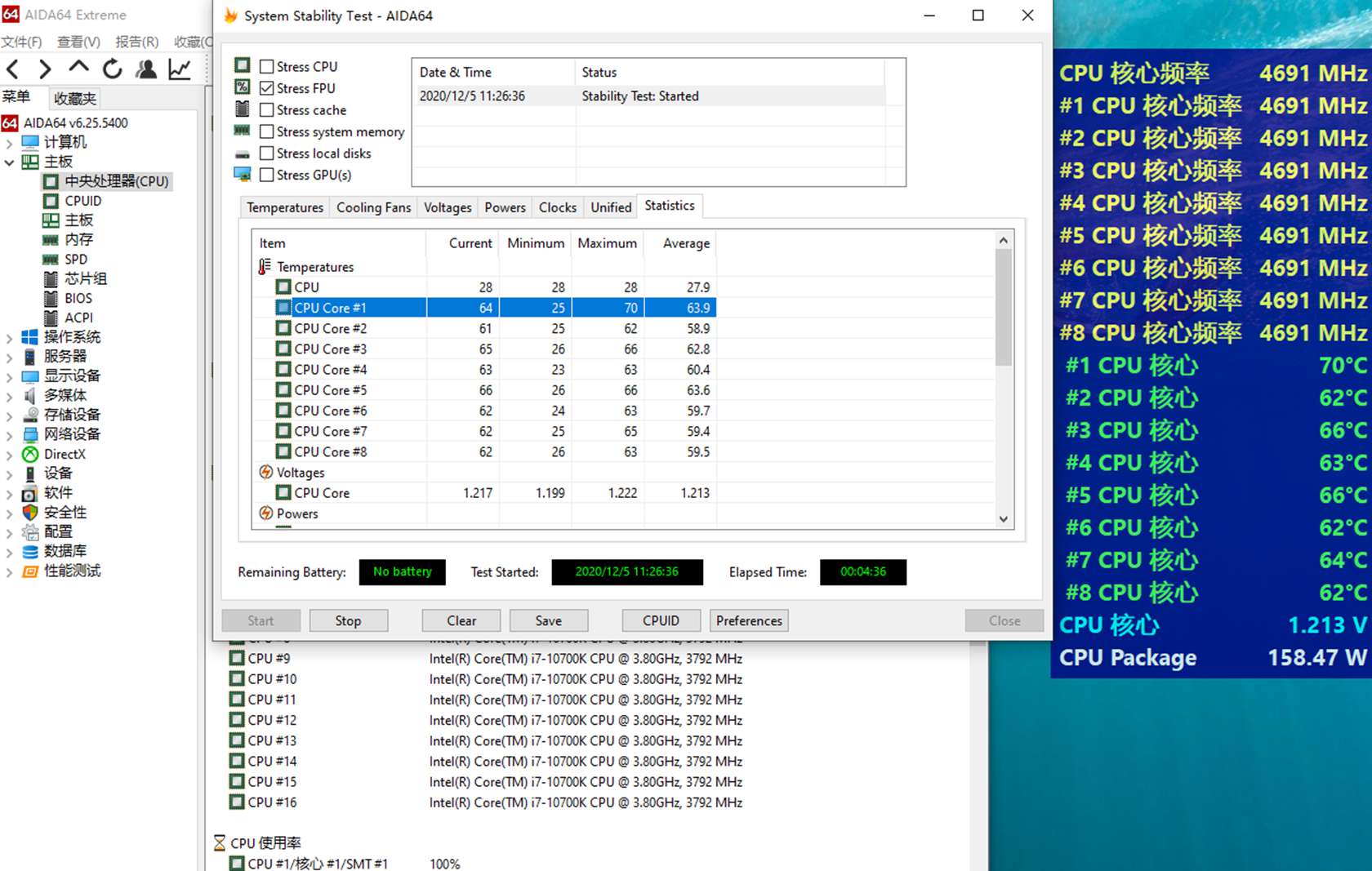

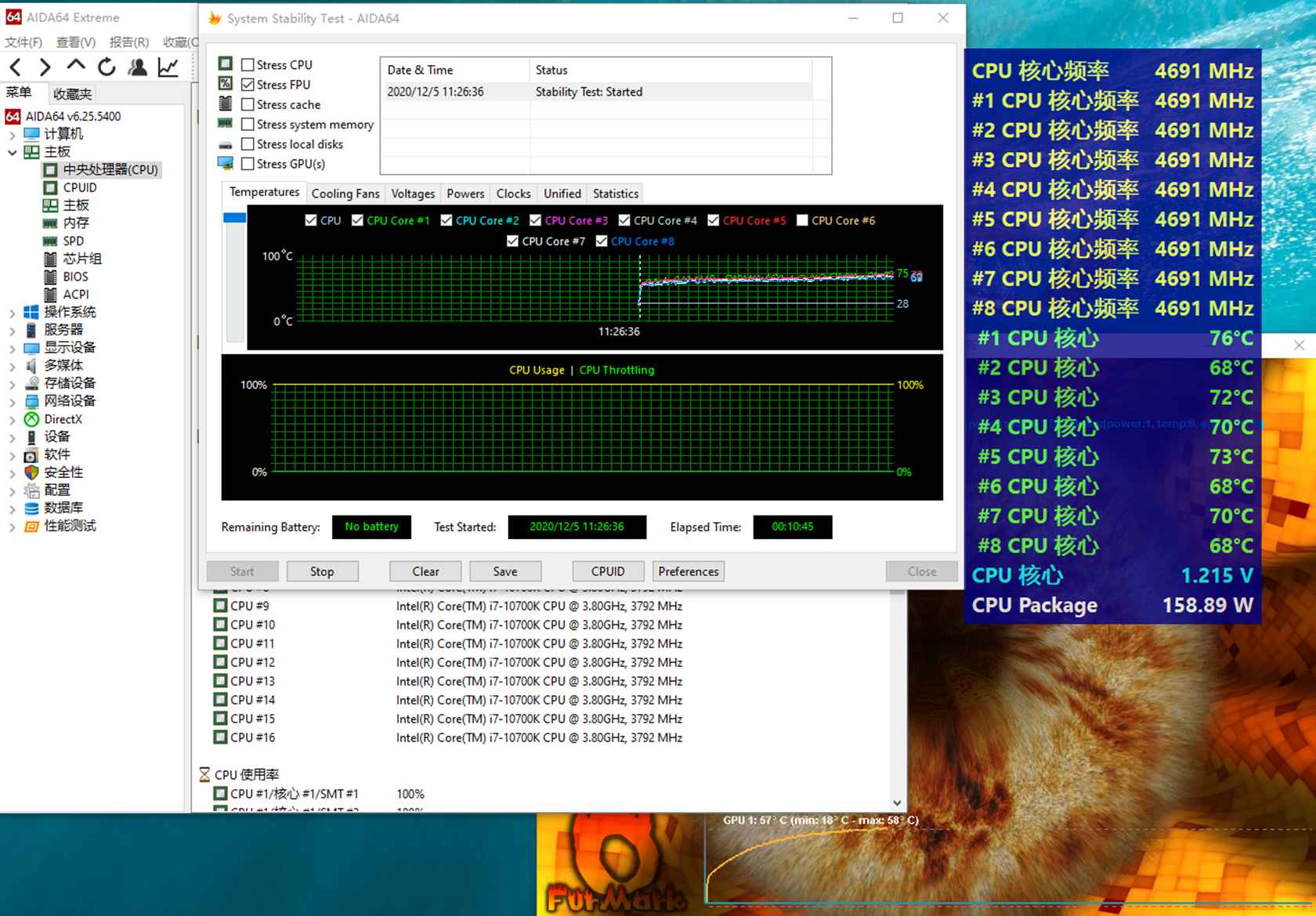

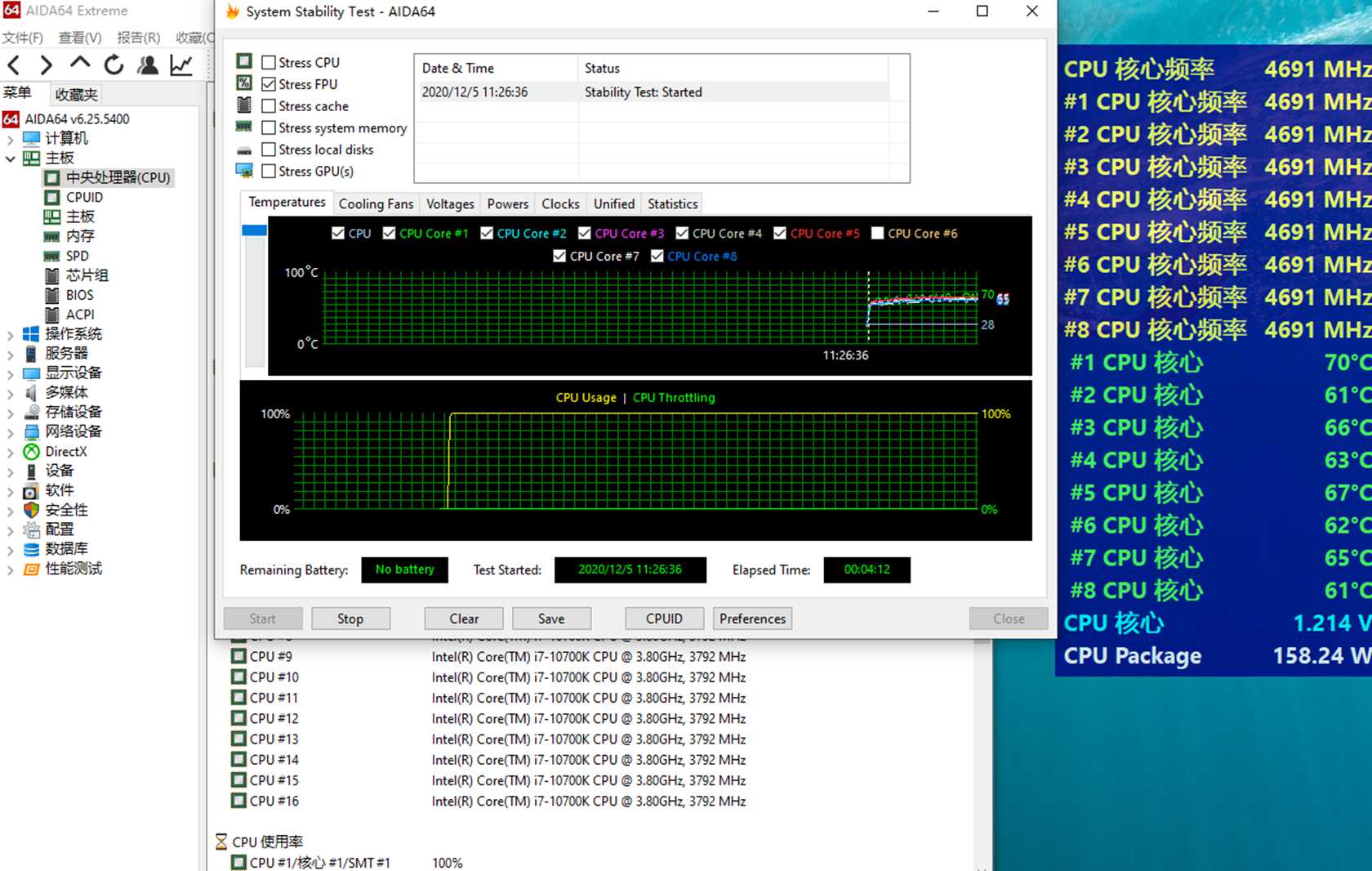

ITX小钢炮主机如果散热不行那终究只是花瓶,体积小能带高配置同时保证散热效果才是一台优秀的小钢炮主机,实际拷机测试检验成果,i7-10700K解除功耗限制同时BIOS开启性能模式,以全核心4.7G的频率进行持续拷机,室温12左右,拷机5分钟左右后温度趋近平缓,查看CPU历史最高温度仅70,表现相当不错。

 接下来加入显卡的甜甜圈进行双拷模拟极端情况下的散热情况,持续拷机15分钟后CPU历史最高温度76略有上升,显卡温度58℃,整体表现相当不错,意味着即使是i7-10700K816线这种PL2功耗达到158WCPU,同时再加一个6Pin+8Pin的显卡也可以轻松应对,是一台名副其实的小钢炮主机了。

这次ITX小主机装机就先到这,从这次上机来看爱国者YOGO S1这个ITX小机箱体积小巧,外观清新有质感,底部ARGB的环绕灯带的设计更是点睛之笔,格调往往体现在细微之处。而在DIYer比较关心的实用性方面,支持240尺寸的水冷、支持长显卡、双USB3.0Type-C接口、RGB控制等等无疑不体现其不错的实用性。体积小巧颜值高、性能强悍散热好这不正是每个ITX小钢炮爱好者梦寐以求的么。
