游戏桌面小钢炮,爱国者YOGO S1电竞风装机作业!

发布时间:2021-01-11 15:17:05阅读次数:


一直以来,我都是想要装一台小钢炮玩玩的,毕竟玩大箱子玩多了,偶尔转转口味也是一件挺有意思的事。而说到ITX的机箱,其实它的上手难度还是比较高的,因为ITX的空间有限,它在散热和兼容性方面自然是没有大机箱那样来的轻松自在。如果想要顺利地装出一套ITX机箱的话,我们就要在买机箱之前想好自己的装机方案,例如电源要用ATX还是SFX、显卡要不要竖装、散热器用风冷还是水冷,等等。

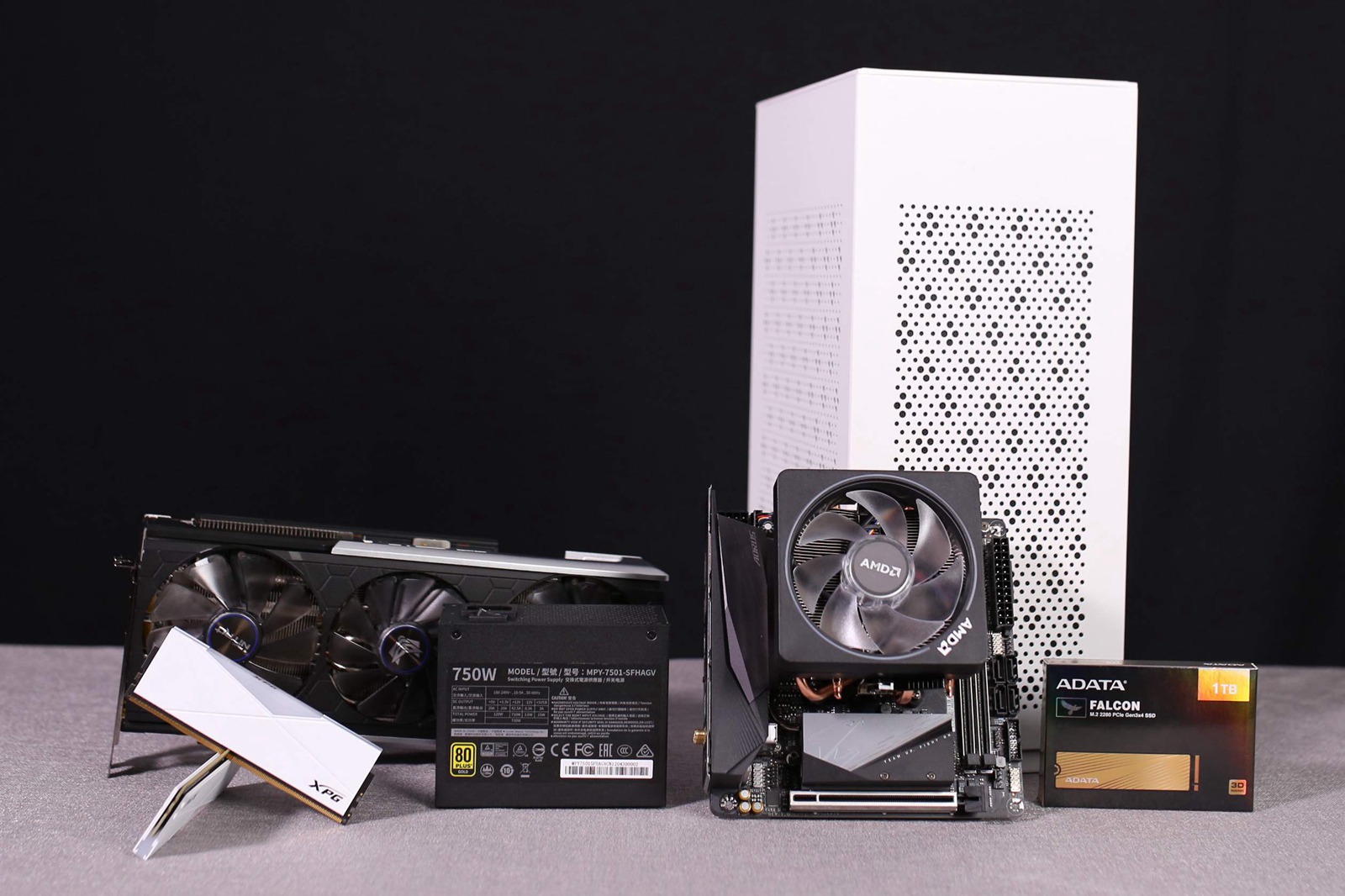

而在这方面,我在装机的时候也是经过了一番纠结和筛选。虽然目前A4机箱很火,设计也比较合理,用来装我手上的平台不成问题,但是为了增加这次装机的趣味性,我还是决定另寻出路,下面是本次的装机配置:





CPUAMD锐龙R5 3600

内存:威刚XPG龙耀D50 DDR4 3600 8GB*2

主板:技嘉AORUS B550I PRO AX

显卡:蓝宝石RX5700XT 8GB D6 超白金

硬盘:威刚FALCON 1TB NVMe M.2

机箱:爱国者YOGO S1

电源:酷冷至尊V750 GOLD SFX

散热器:AMD幽灵棱镜散热器

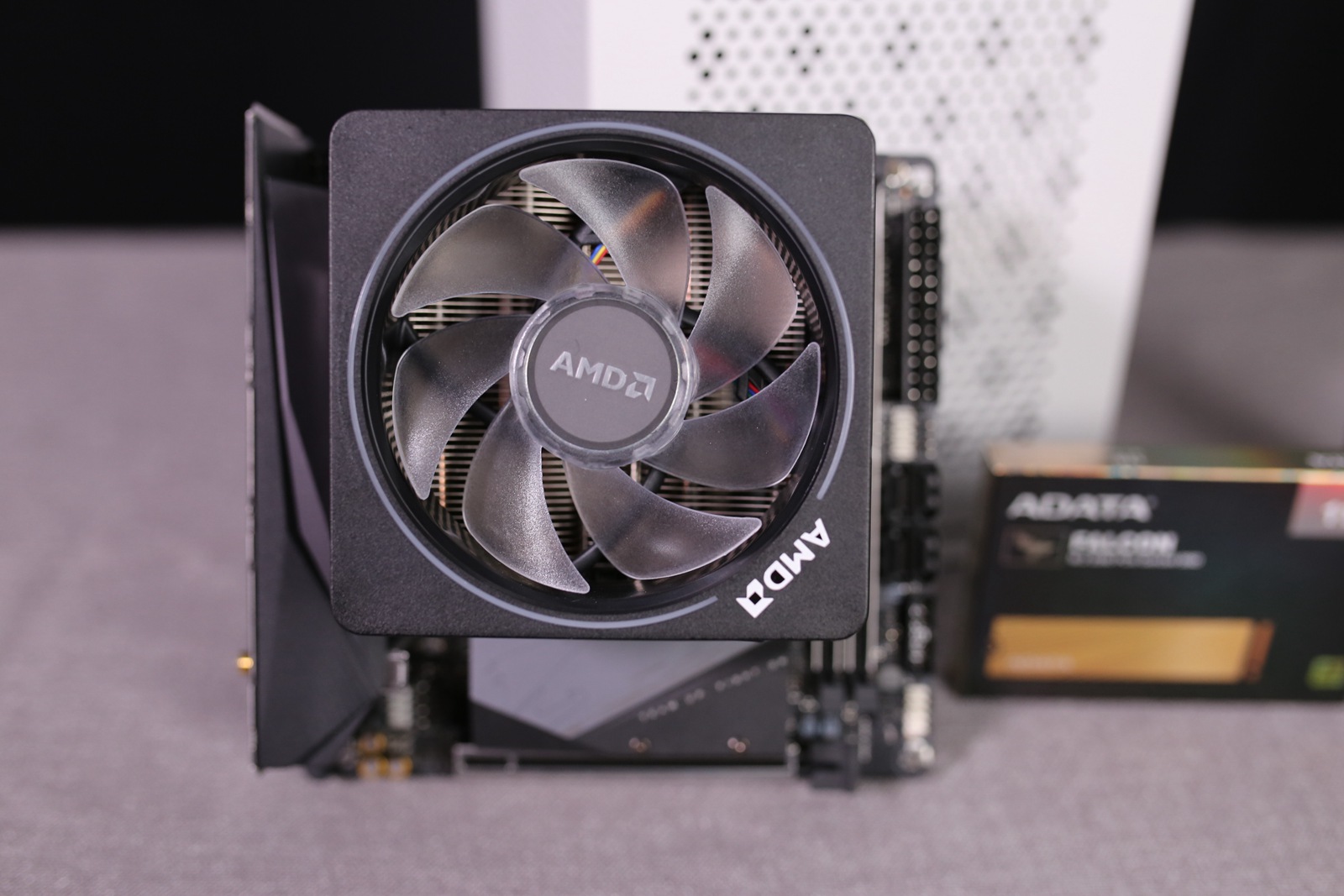

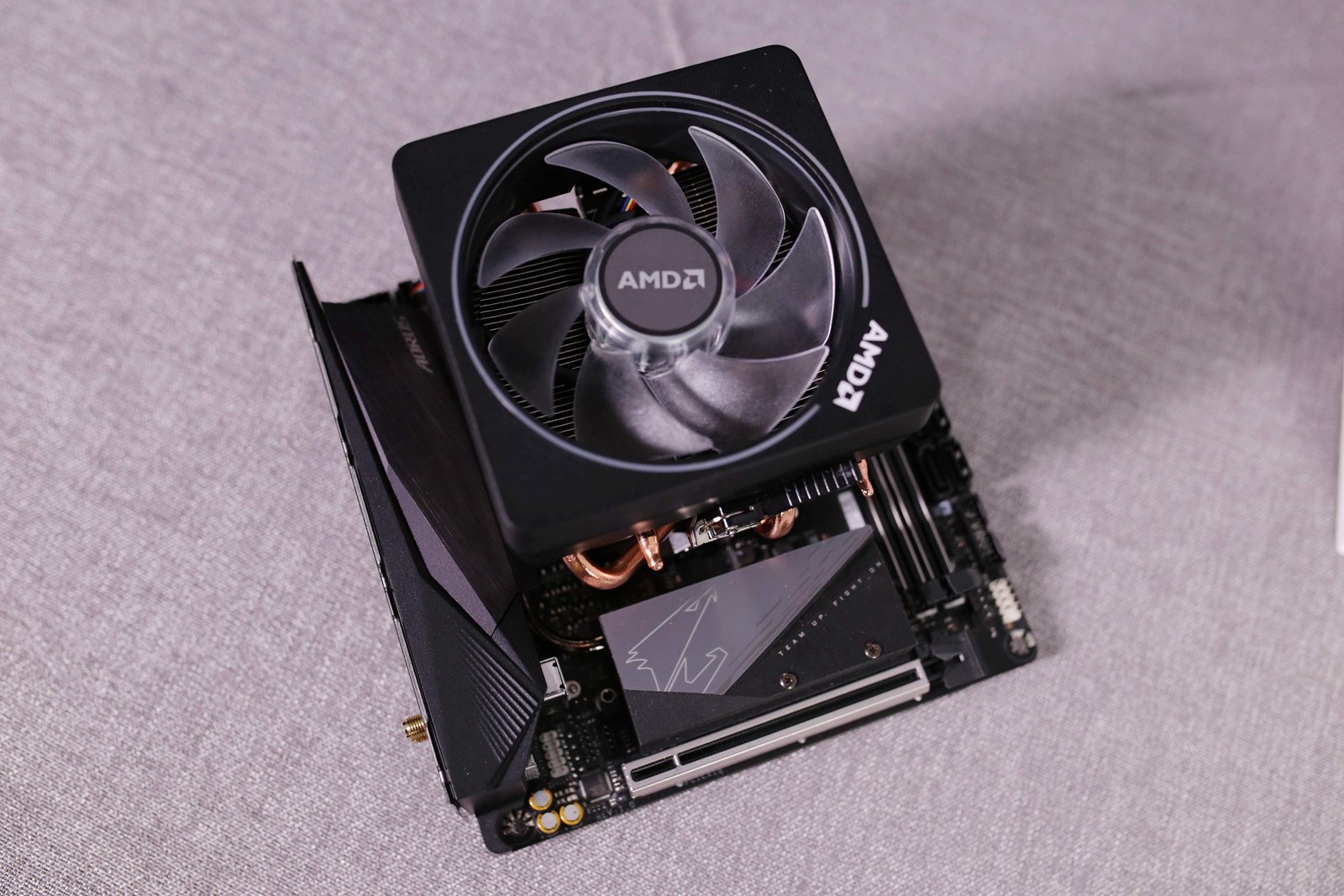

考虑到锐龙3600只有65W的发热,所以散热器方面我直接使用了AMD的幽灵棱镜散热器,4热管的设计,自带RGB光环和AMD信仰灯。




不得不说,原装散热器的兼容性确实是非常好,基本不会有什么冲突问题。

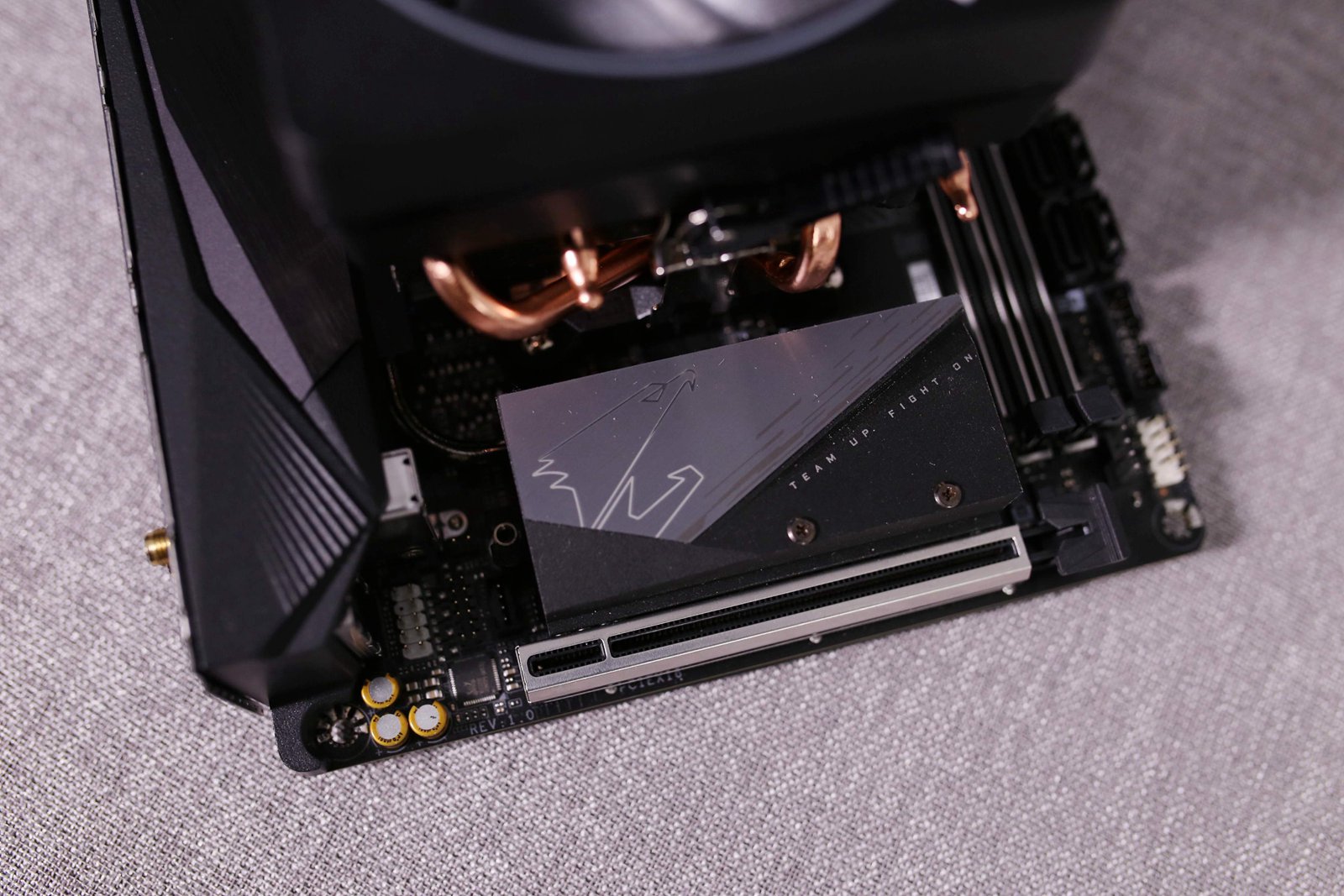

作为一款ITX主板,技嘉AORUS B550I PRO AX的规格用料还是很不错的,8相供电、主板带热管散热,M.2一体马甲,还带Wi-Fi 6显卡,整体规格可以说是一应俱全。

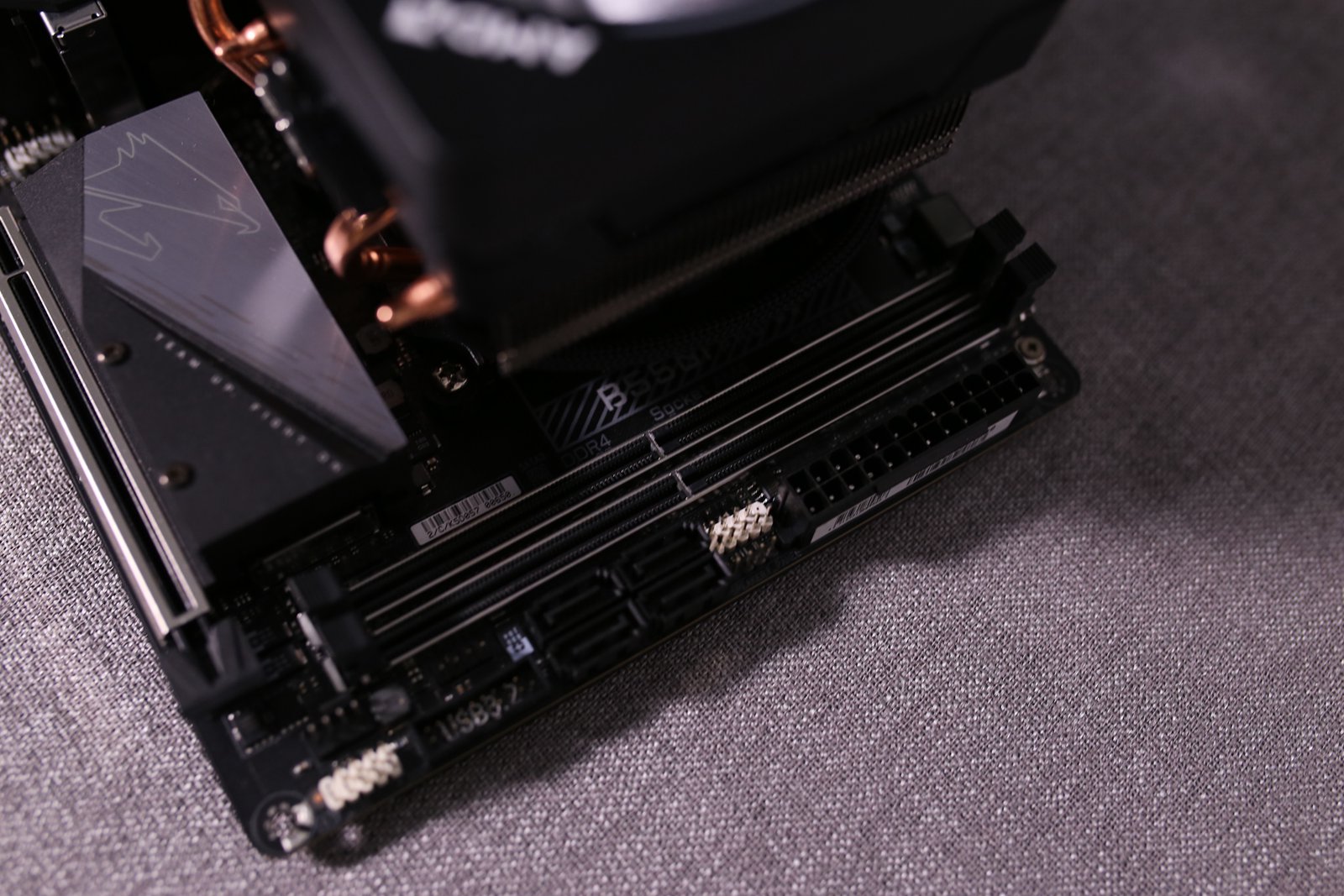

两条合金内存插槽,旁边是电源、同步灯光、SATA等一系列接口,装机走线的时候很方便。

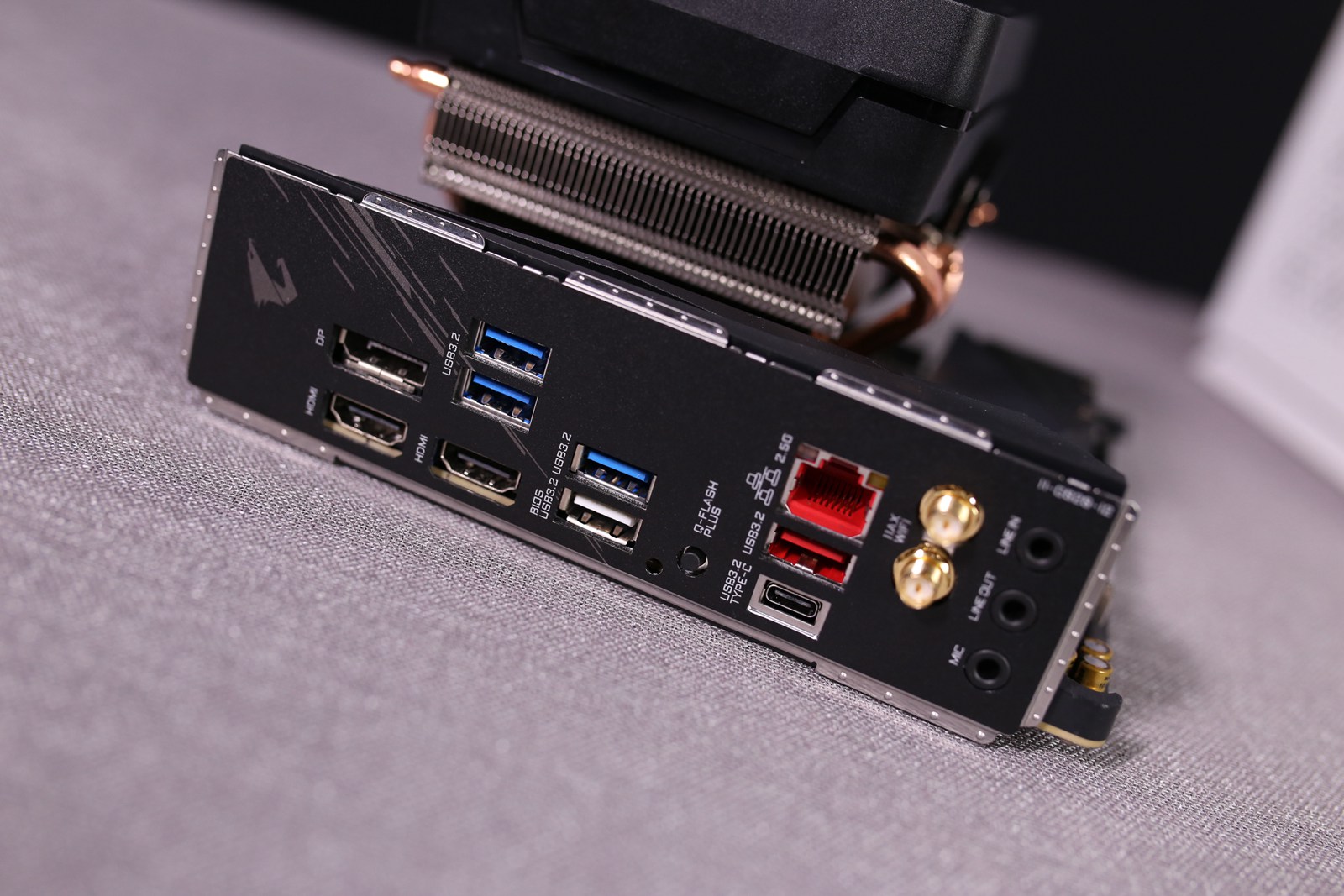

一体的IO挡板,双HDMI、一个DP、五个USB 3.2、一个TYPE-C 3.22.5G网咔,接口方面很够用了。




为了充分发挥CPU的性能,我在内存方面选用了威刚的XPG龙耀D50 DDR4 3600 8GB*2。

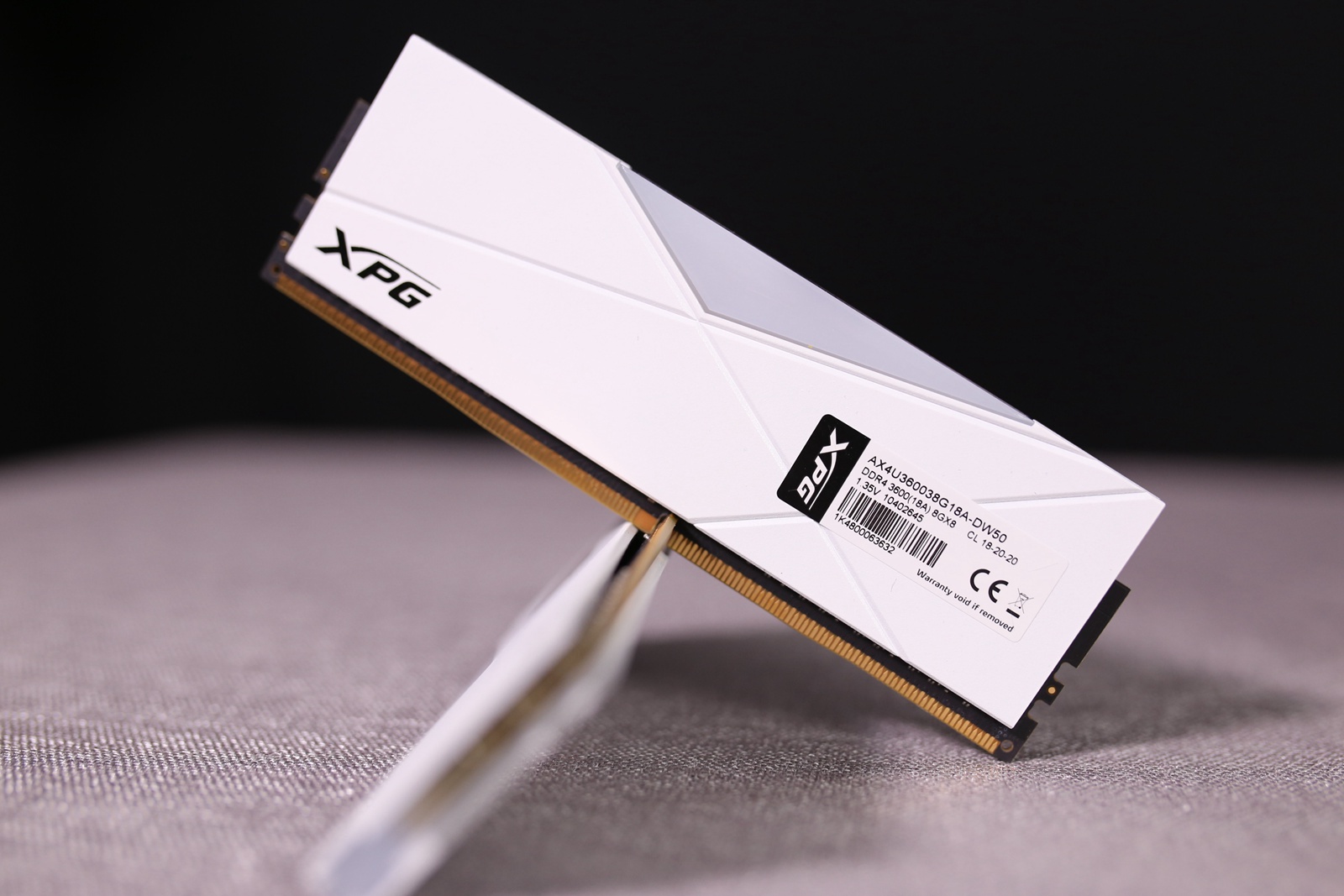

在参数方面,我手上的这对威刚XPG龙耀D50 DDR4 3600 8GB*2的时序是CL 18-20-20。

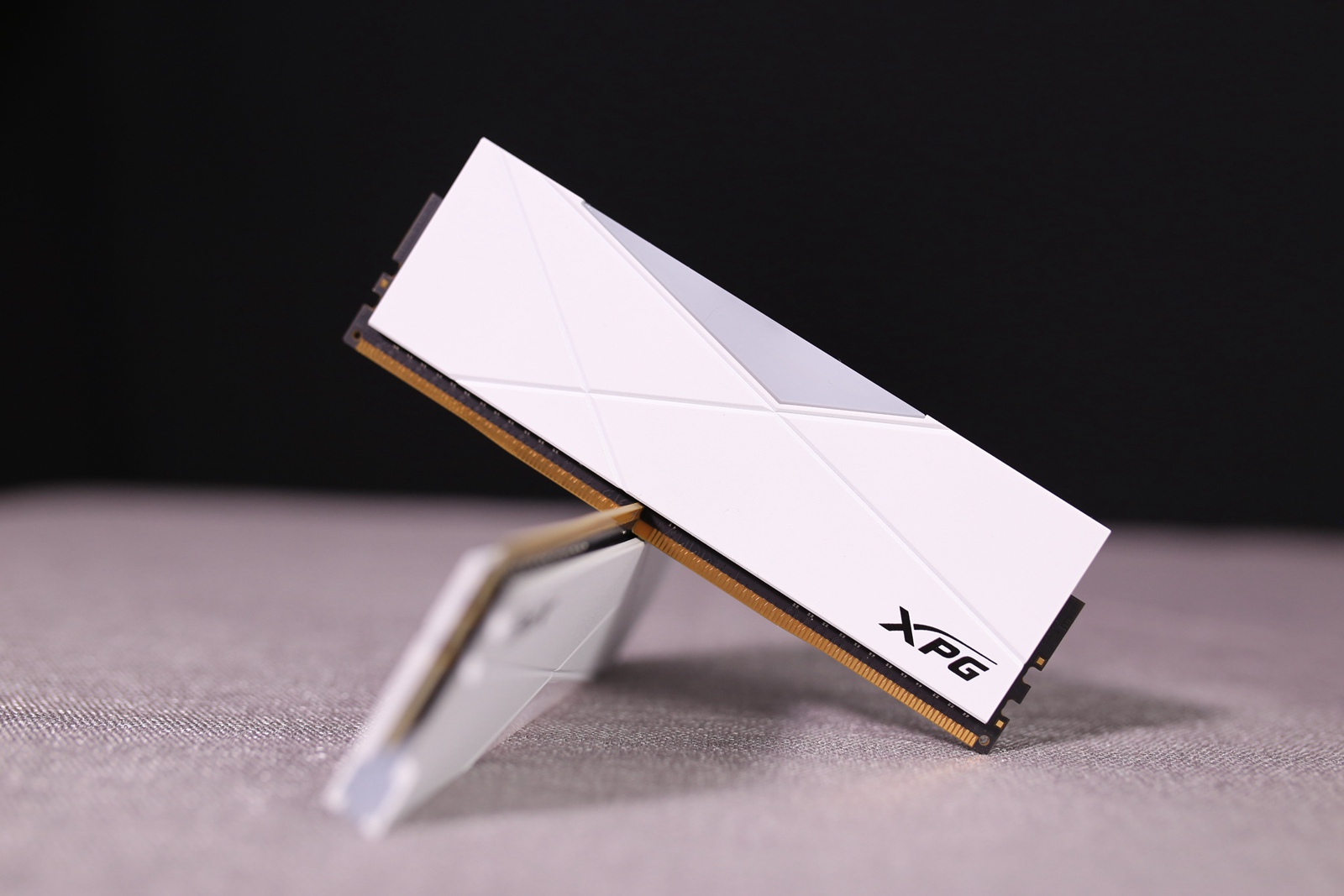

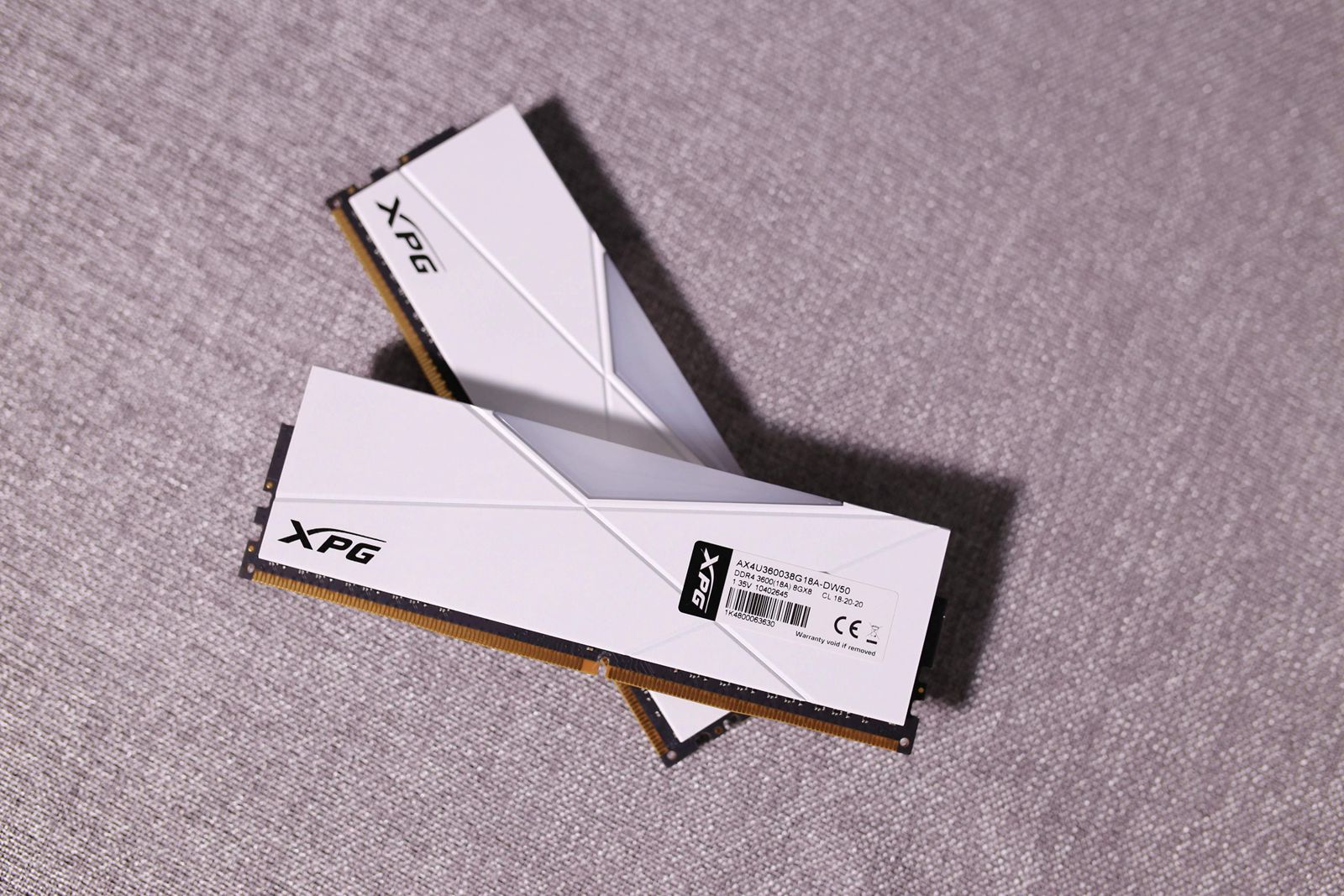

全白色的散热马甲和顶部不规则的灯条看起来还是挺有个性的。

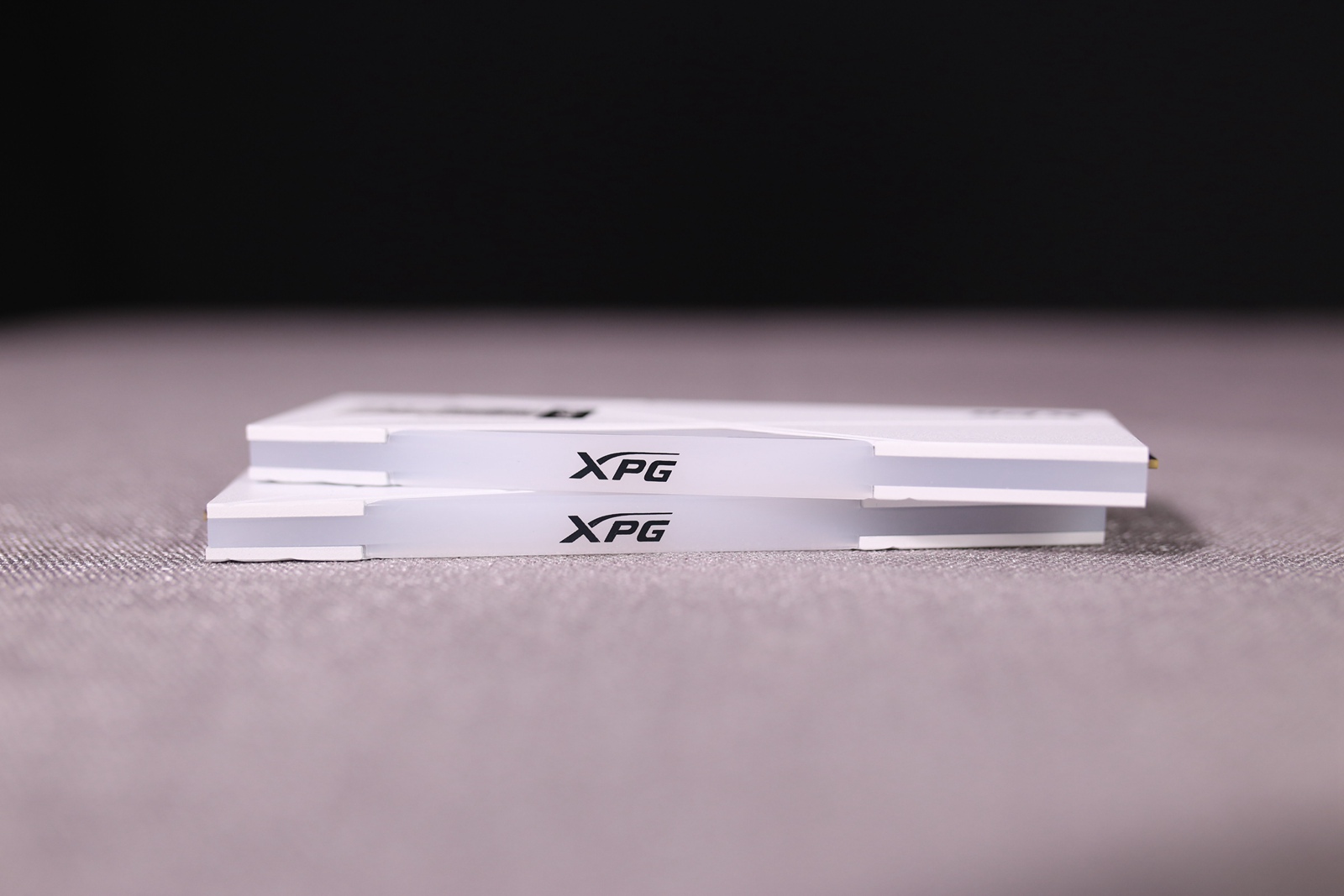

顶部的灯条上有XPGLOGO,并且支持同步RGB光效。

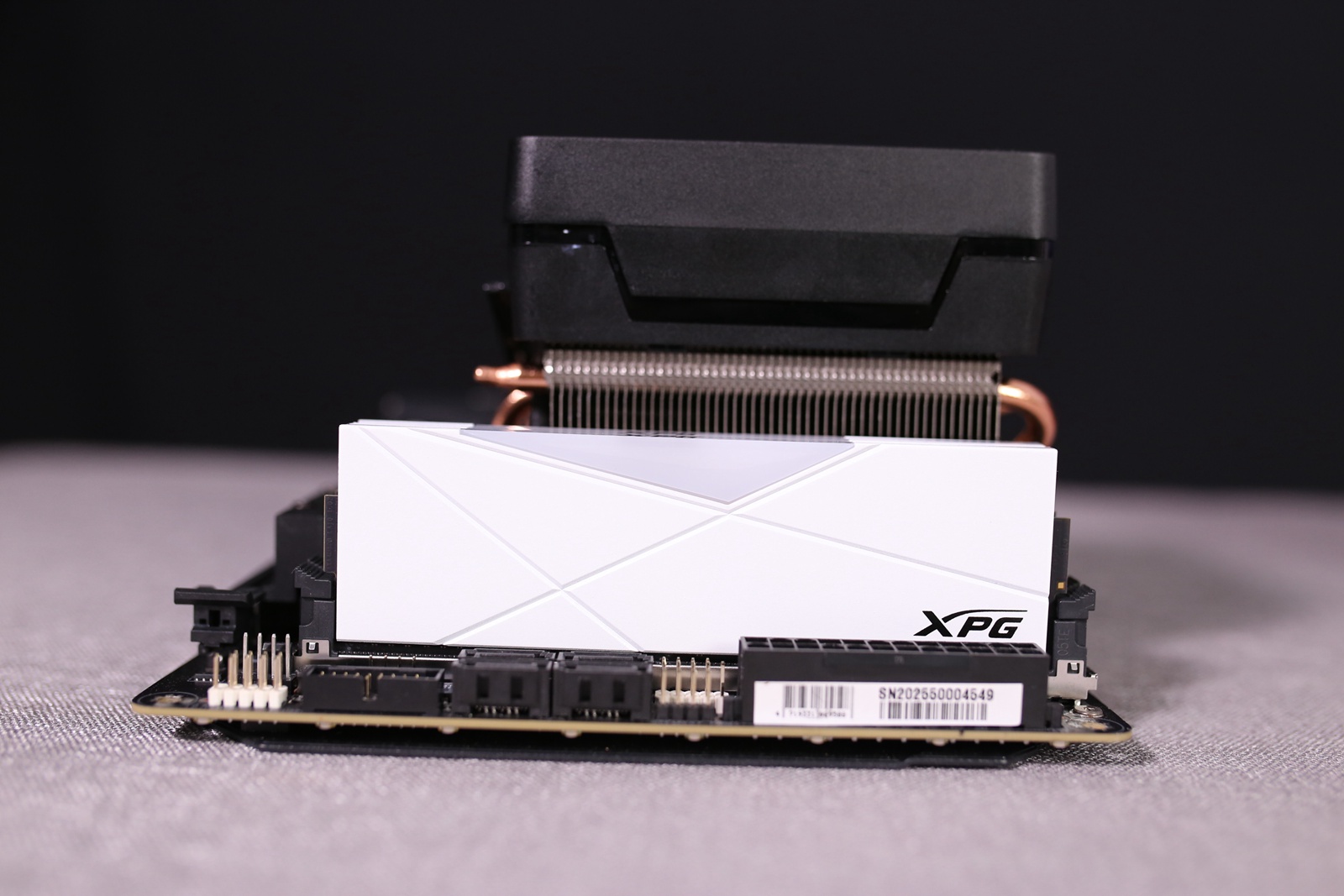

内存顺利插上,没有散热器冲突问题。

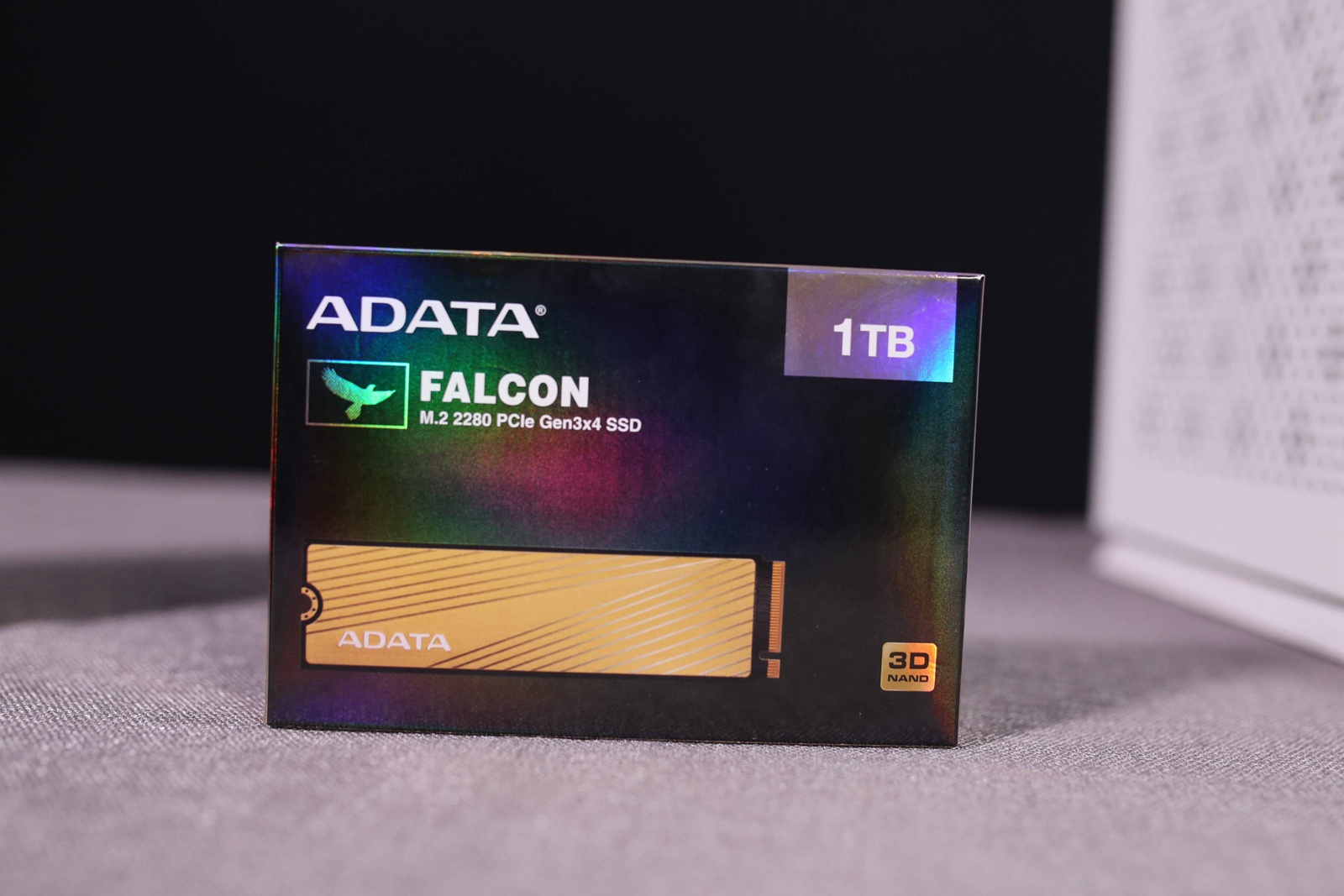

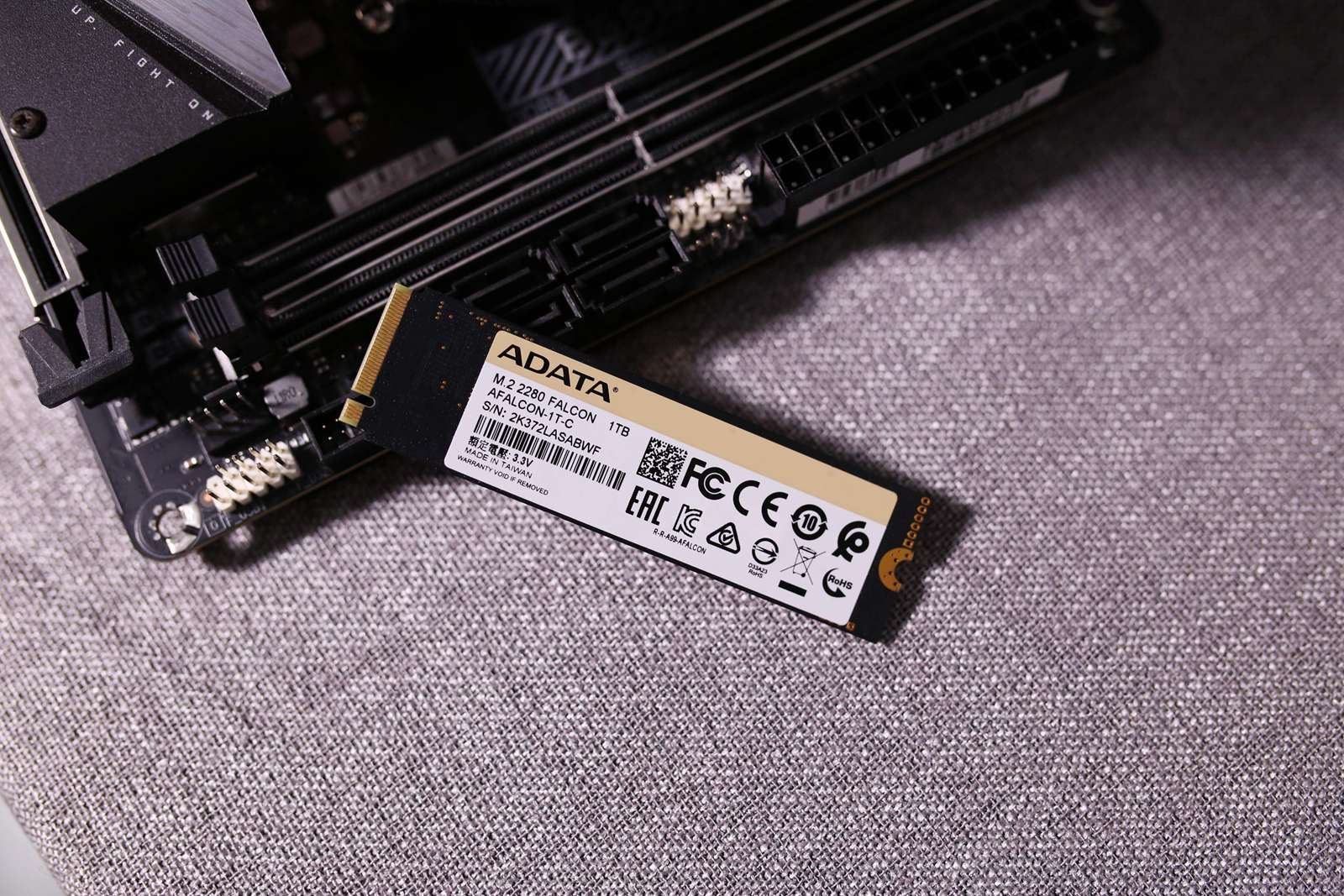

在硬盘方面,我使用的是威刚Falcon系列的1TB固态,连续读写速度有3100MB/s1500MB/s。

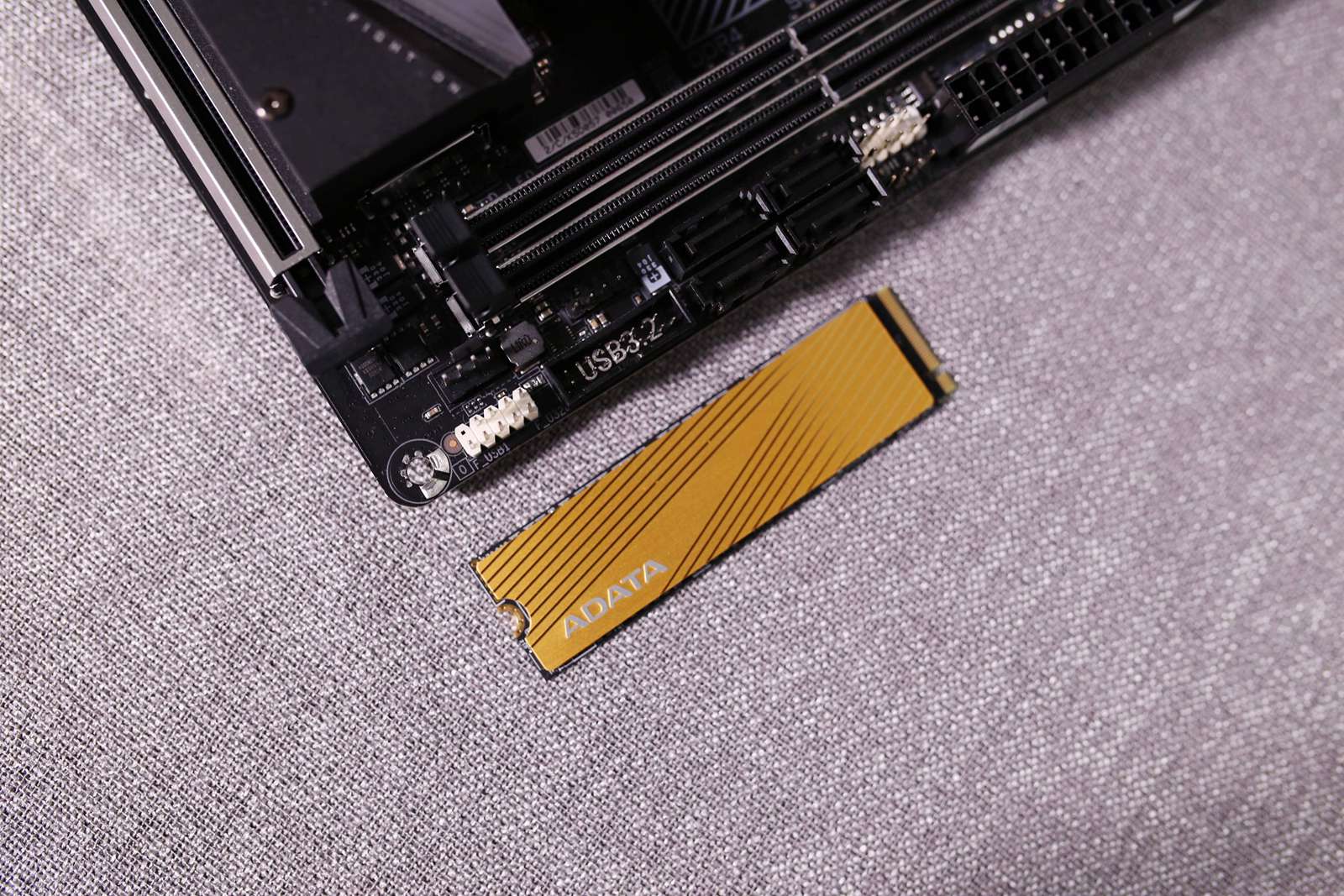

土豪金的散热片看起来挺帅气。




固态的标签在底部,上面有各种认证和SN码的信息。

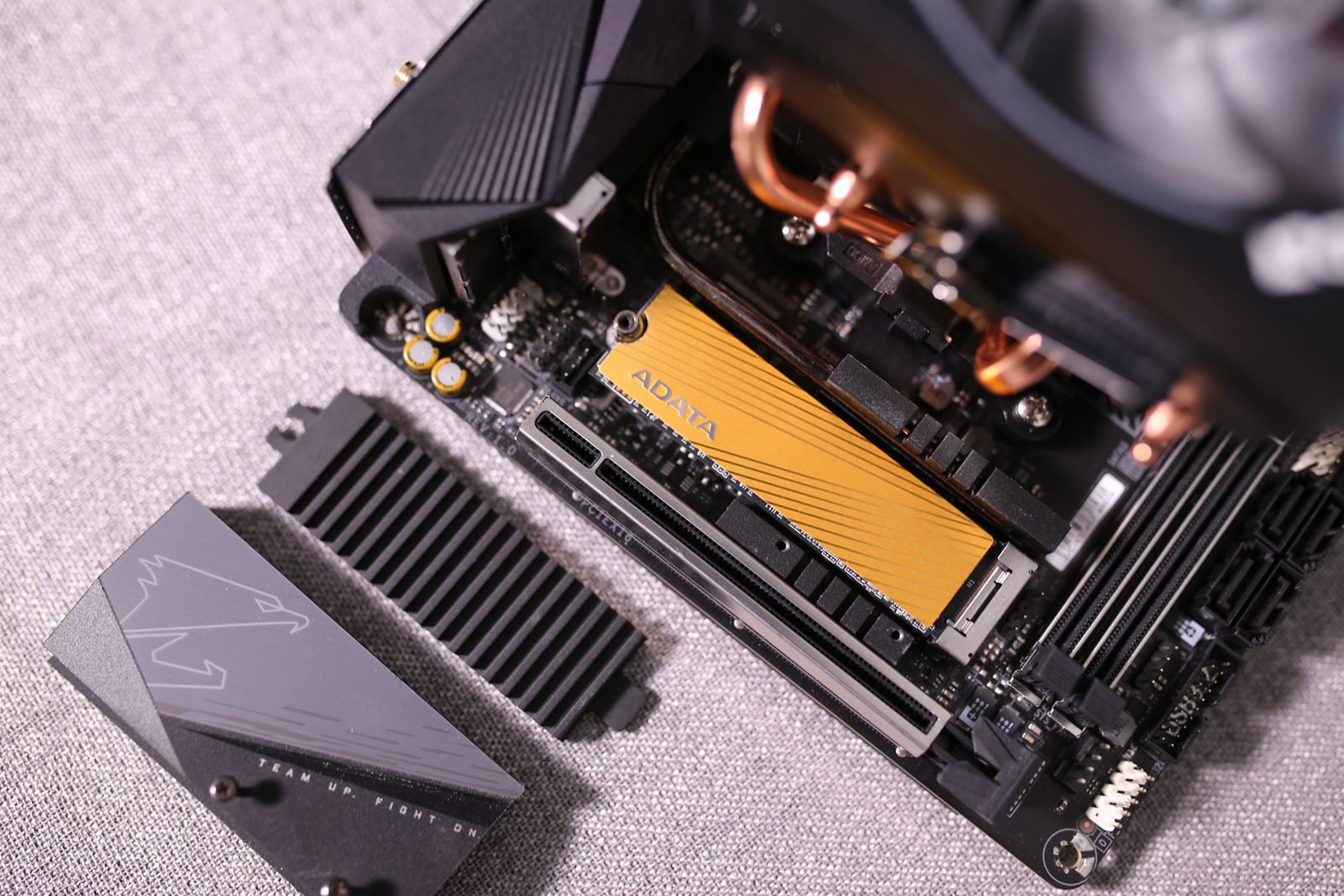

因为固态自带马甲,所以主板的原装马甲就用不上了。

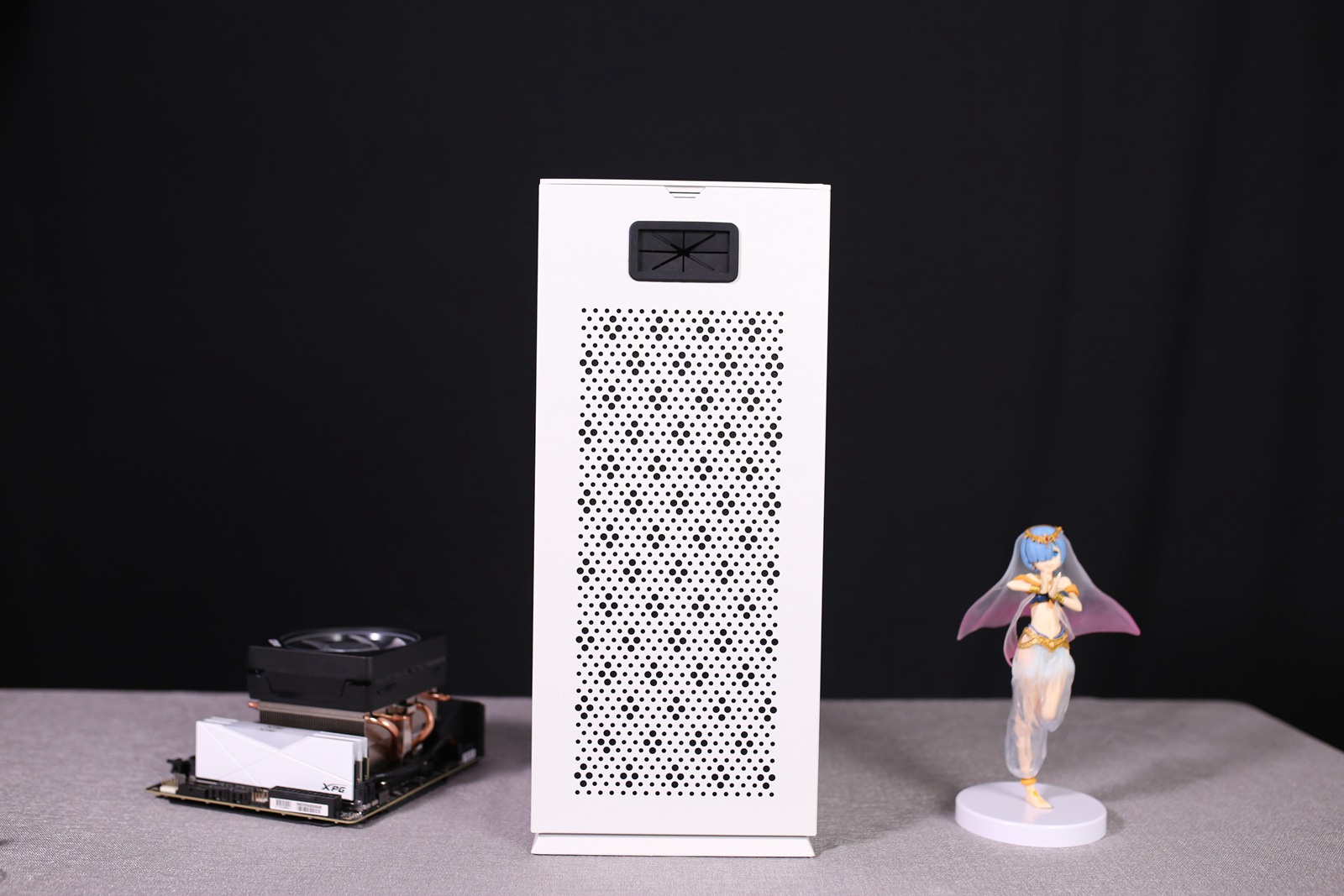

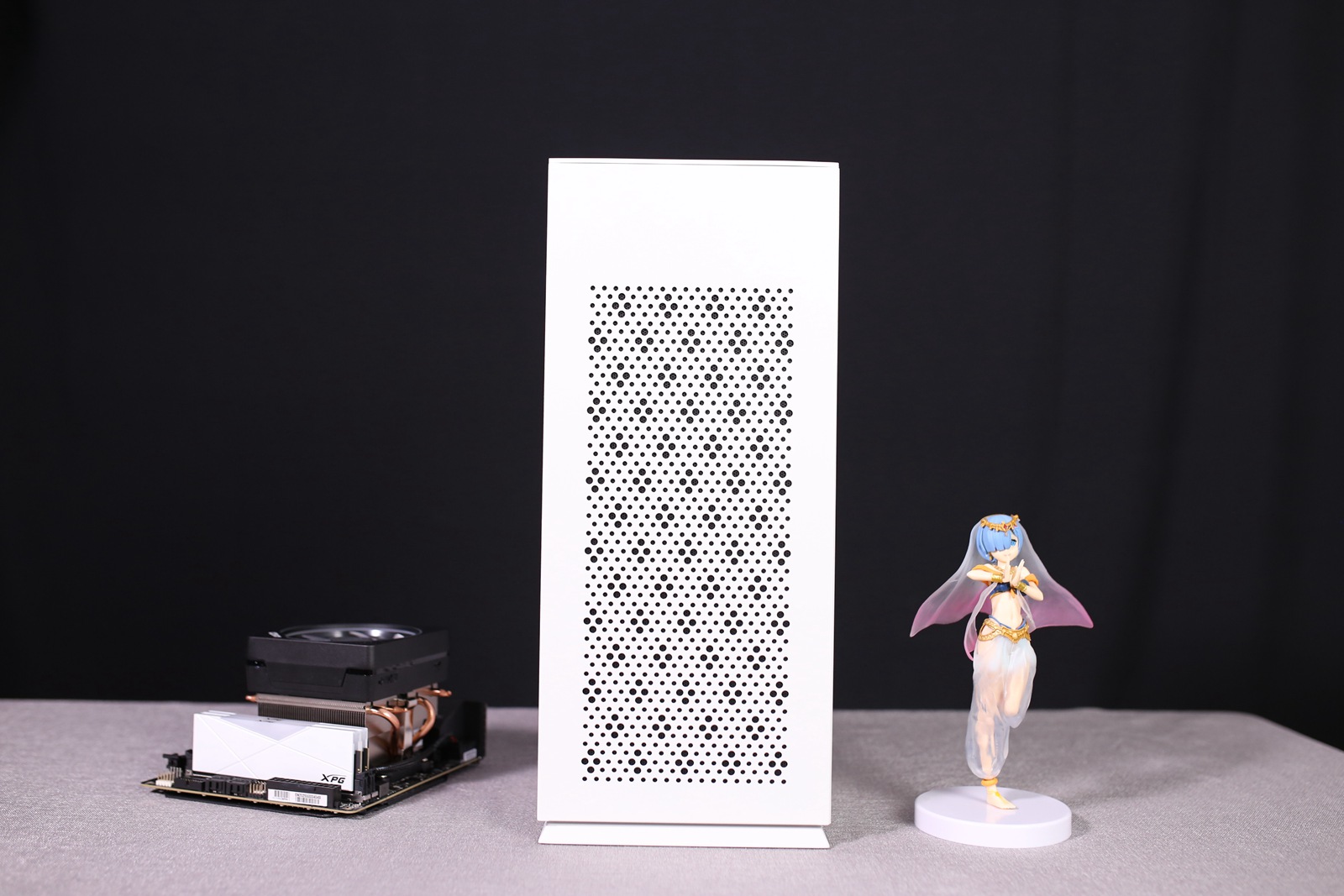

接着是爱国者的S1机箱,全白色的外观,238.8mm*175mm*412mm的尺寸看起来很小巧。机箱的前后左右和上下面板均有大面积的散热孔。




机箱背后的出线孔,上面有橡胶环进行保护。



顶部的面板是磁吸式的开合设计,平时打开的时候很轻松。

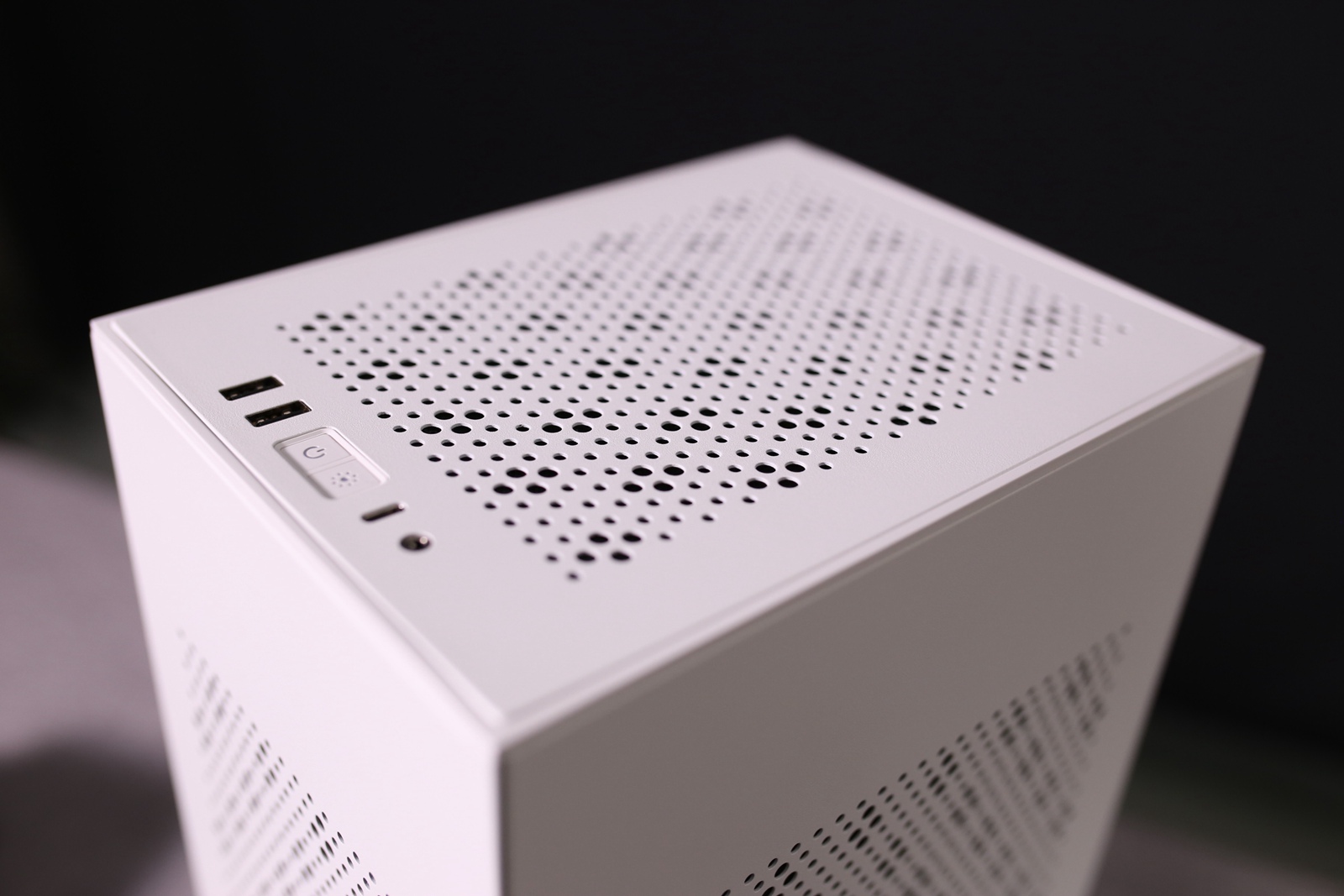

顶部大面积的散热孔,上面的IO还标配了另个USB 3.0、一个TYPE-C和一个耳机/麦克风一体的3.5mm音频口。仔细观察的话,还可以发现面板上的散热孔是非等径的排列,看起来就像是有一点点的梅花在上面一样。



取下顶部盖板之后可以看到顶部的内侧还配有理线环。

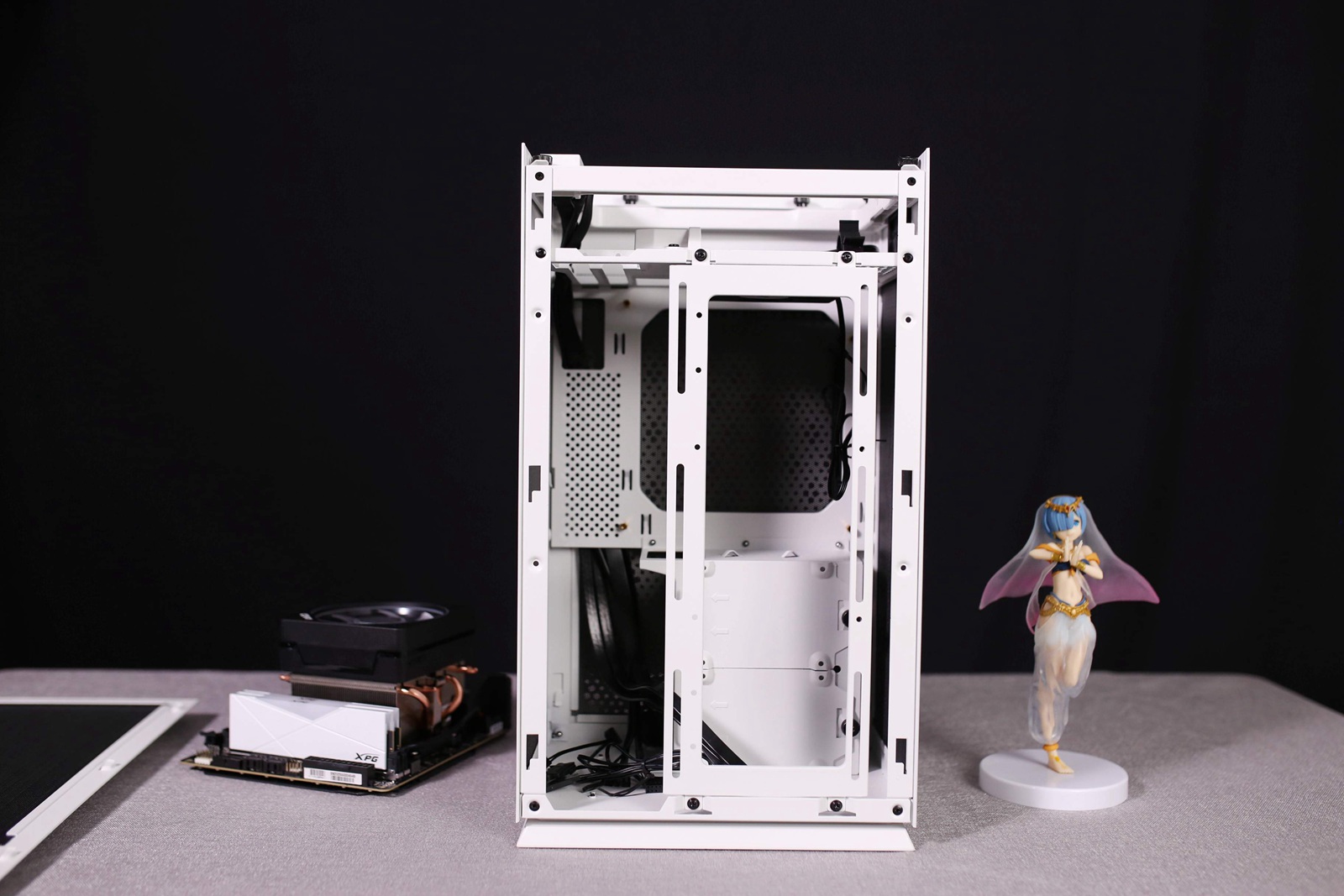

打开四周的侧板就可以看到机箱内部的架构了。从内部的规格上看,这里可以支持SFX/SFX-L的电源,显卡限制尺寸为320mm*147mm*61mm,风冷散热限高134mm,侧面可装240水冷,背挂可装两个SSD和一个HDD(占用一个风扇位),兼容性可以说是挺好的了。

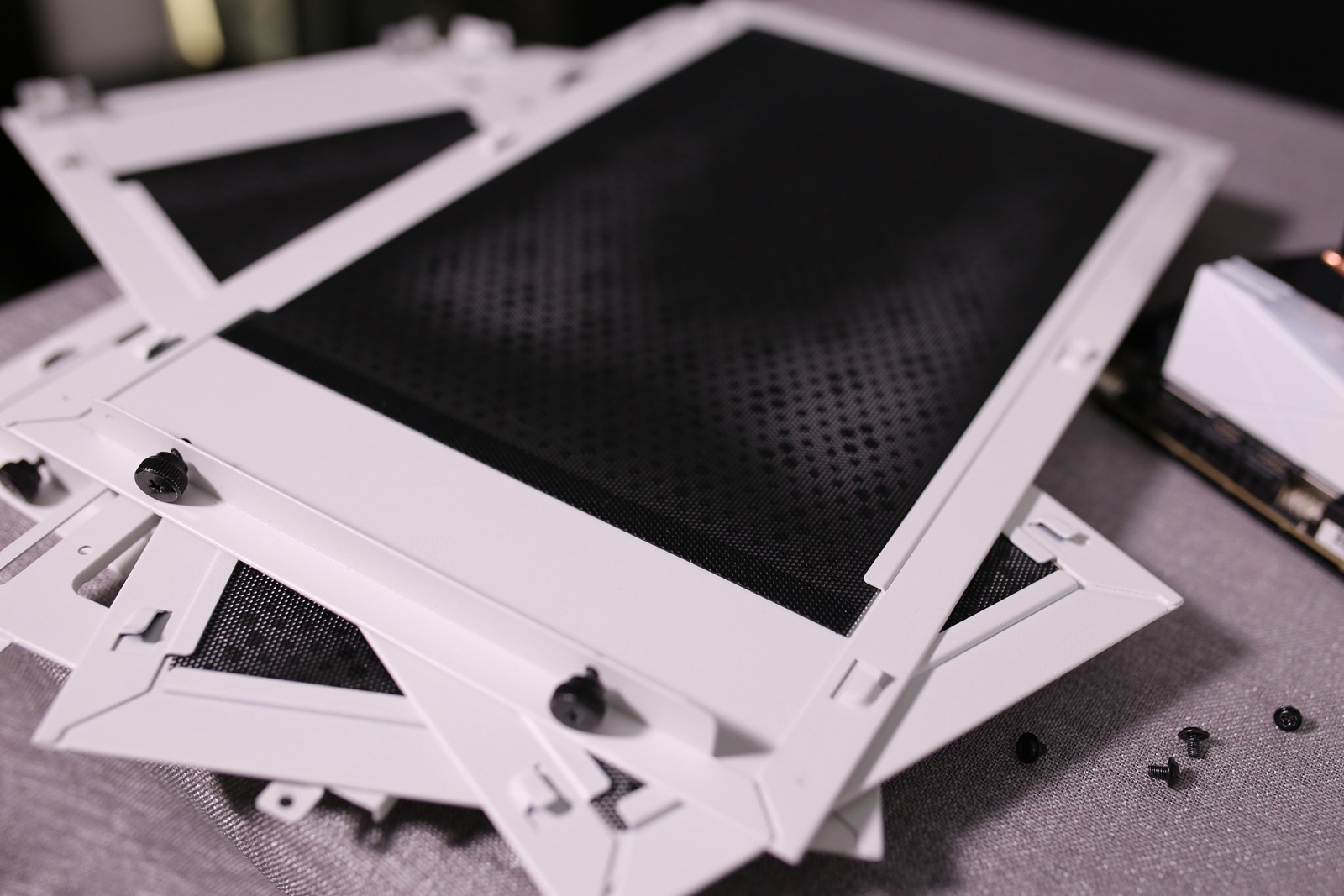

机箱的五块面板内侧均有磁吸式的防尘网,维护起来很轻松。



从散热风道这边看,爱国者S1的风道会根据CPU散热器的不同有所变化,当使用风冷散热的时候,机箱会从底部和四周吸入冷风,热风会从底部吹出;而在使用水冷的时候,机箱的热风会从侧边吹出,冷风则从另外三面和顶部进入,灵活性挺高。



机箱底部的电源架还有缓冲泡棉,电源工作的时候可以减少共振的现象。



同样是为了方便日后升级,电源方面我选用了酷冷的V750 GOLD SFX,单路+12V/62.5A的输出、全日系电容、十年质保,日后升级各种高端配置基本无忧。

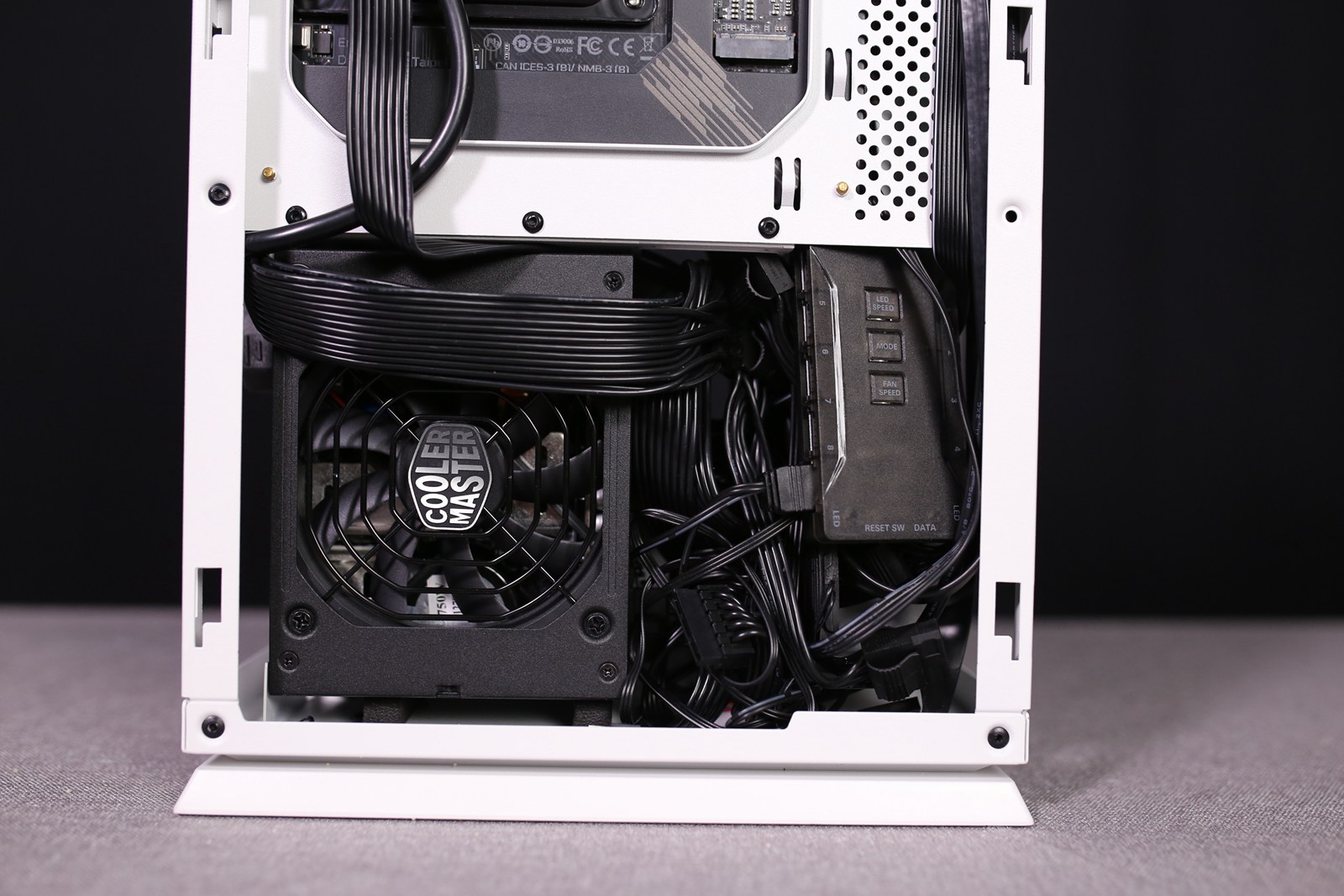

虽然酷冷V750 GOLD SFX是全模组设计,但是装机的时候还是需要花点心思整理一下才能好好走线的。

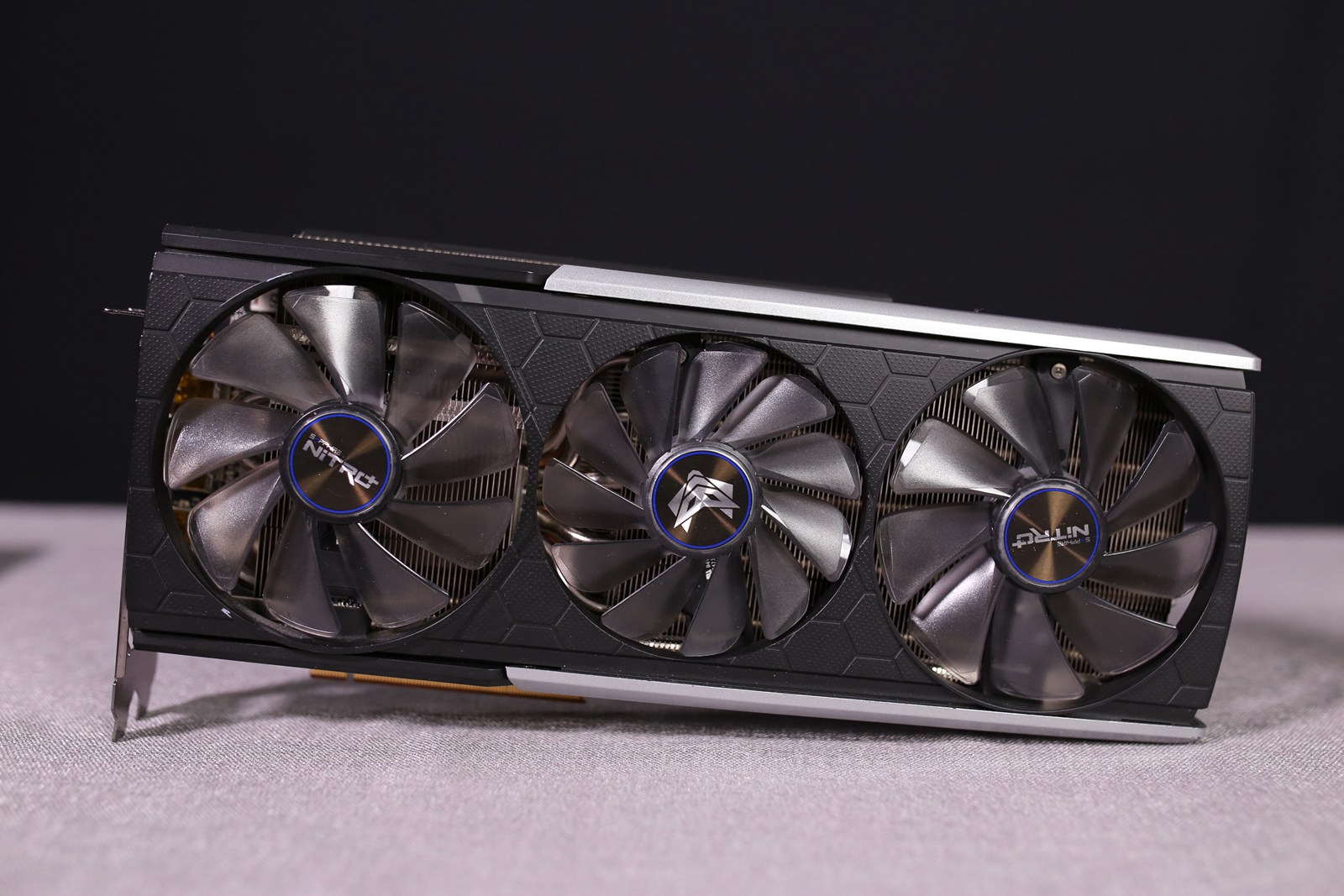

蓝宝石RX5700XT 8GB D6 超白金,上一代旗舰卡,奈何RX6800RTX30缺货,短期内暂时不考虑升级了。




8pin的辅助供电,225W的单卡功耗。

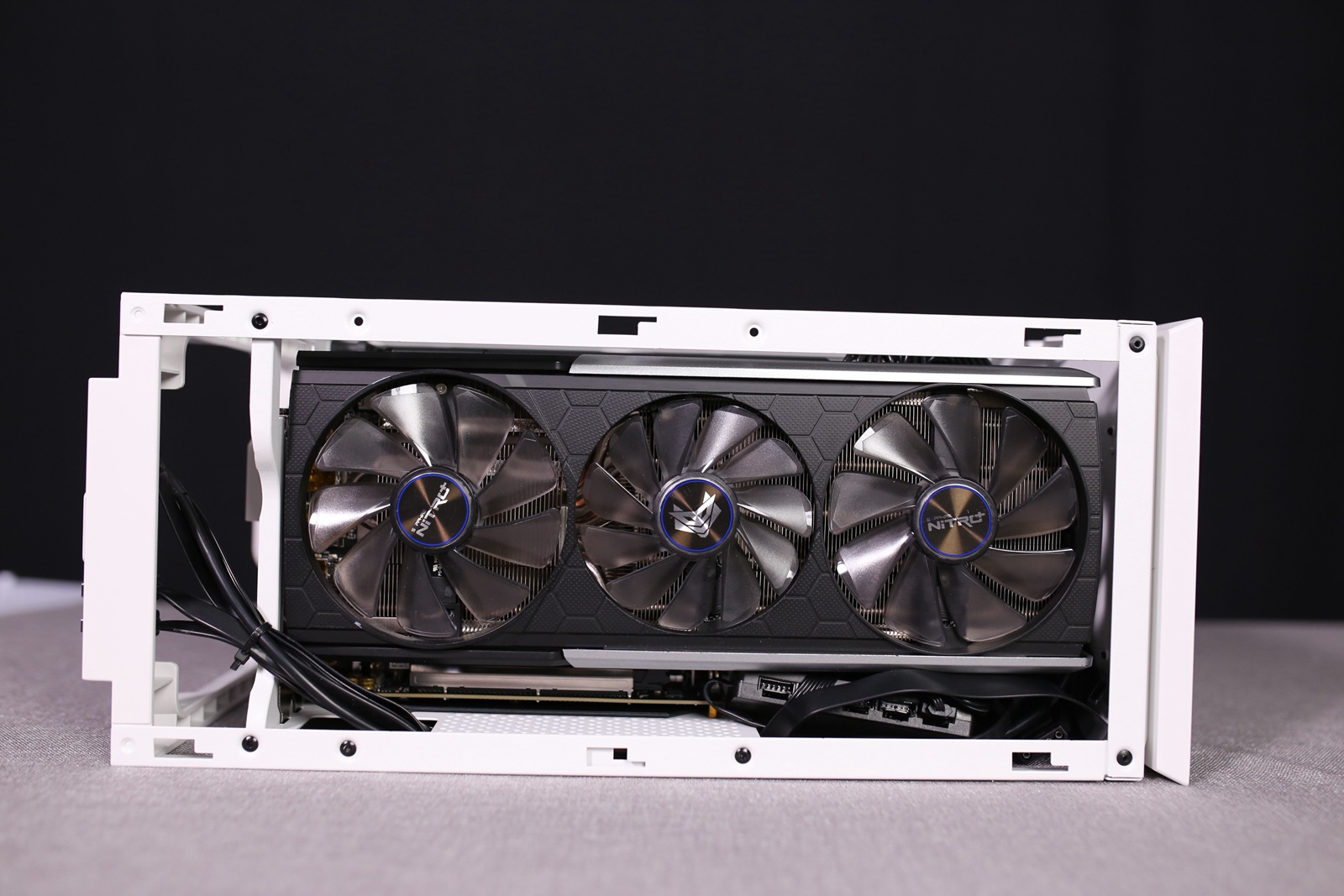

把显卡装上以后,位置可以说是刚刚好。

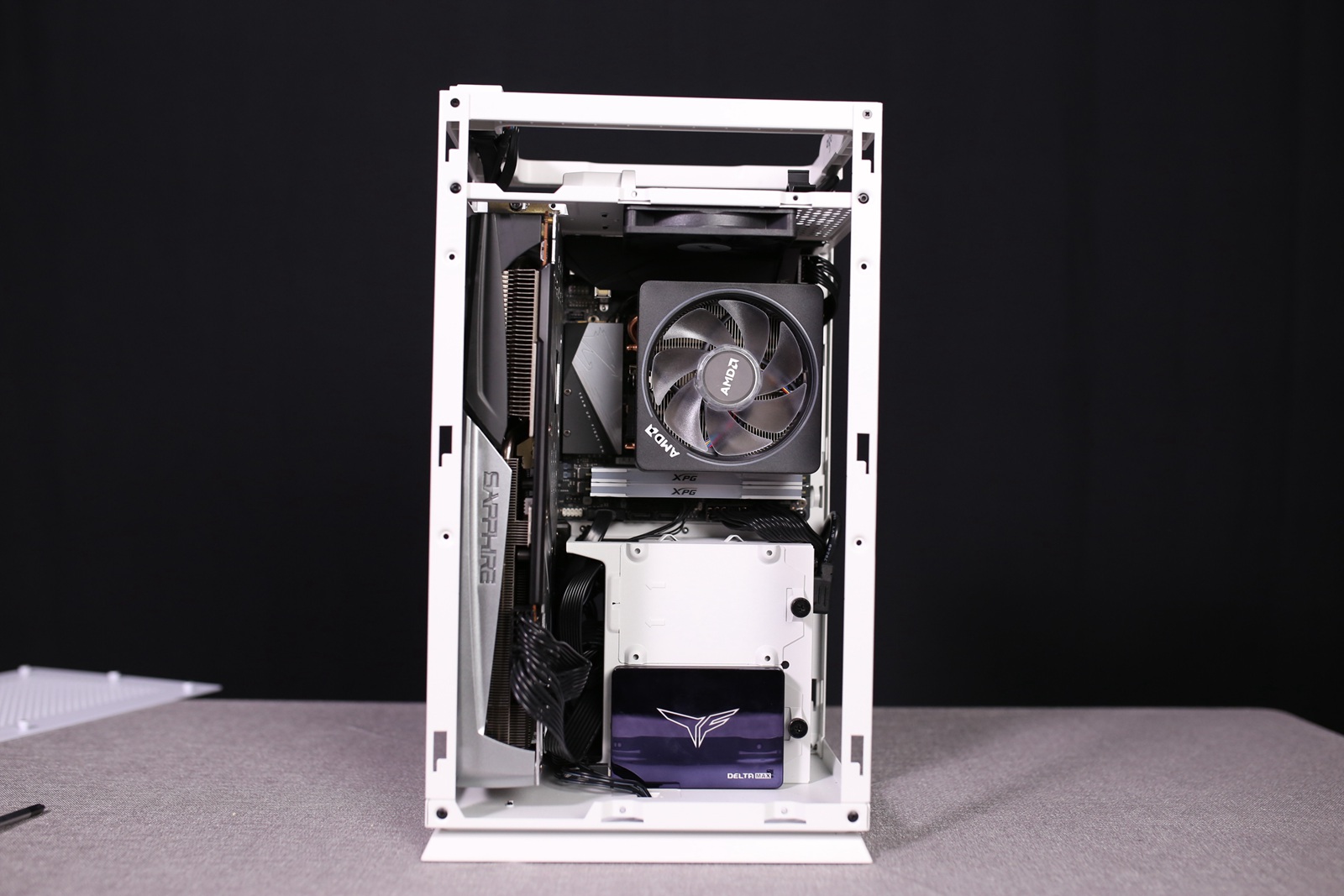

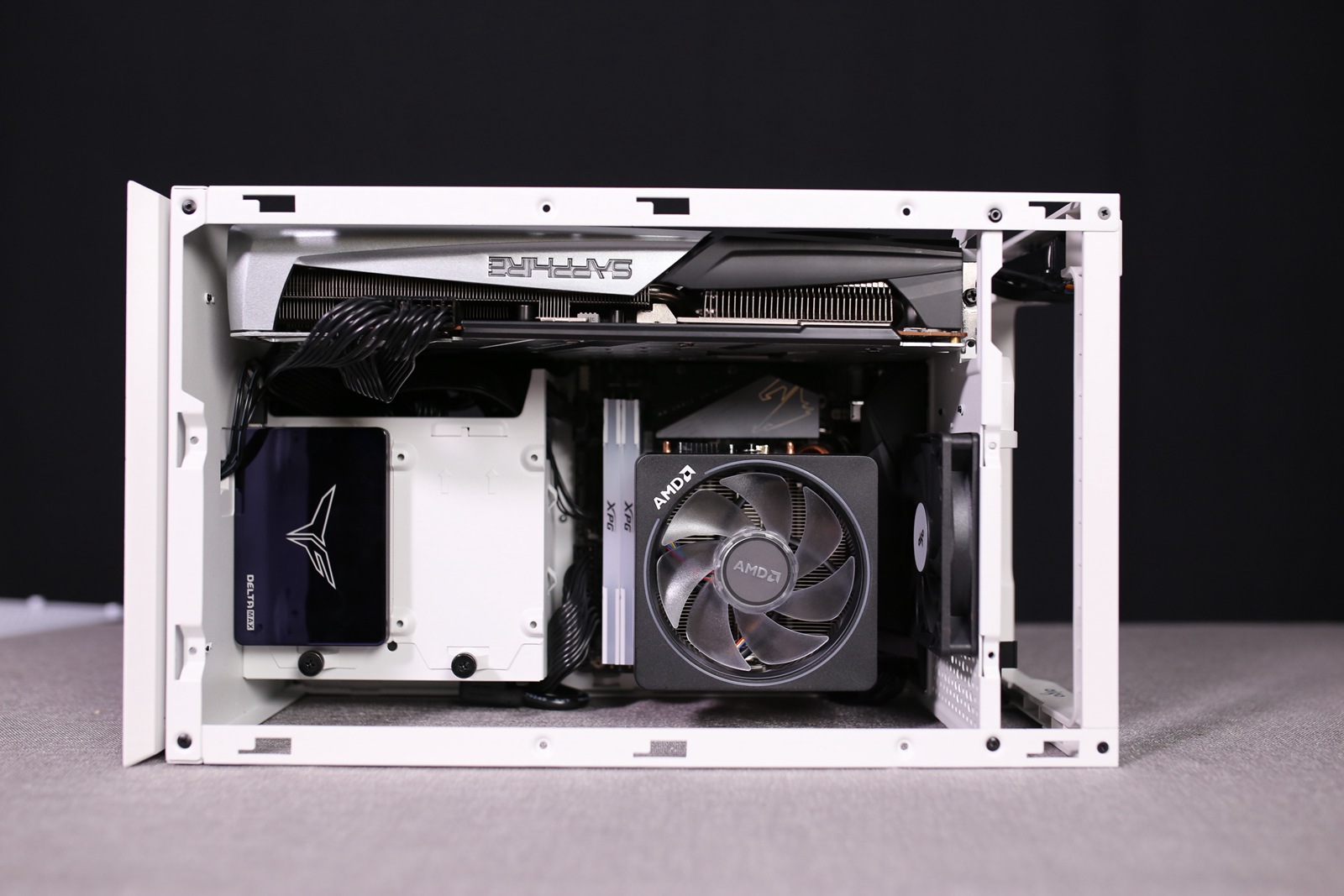

从正面看,机箱的内部空间还是挺充裕的,不会有特别拥挤影响空气流通的问题。




把机箱竖起来以后,显卡变成垂直放置了,这个对于蓝宝石RX5700XT这种30cm级别的显卡来说确实很好。

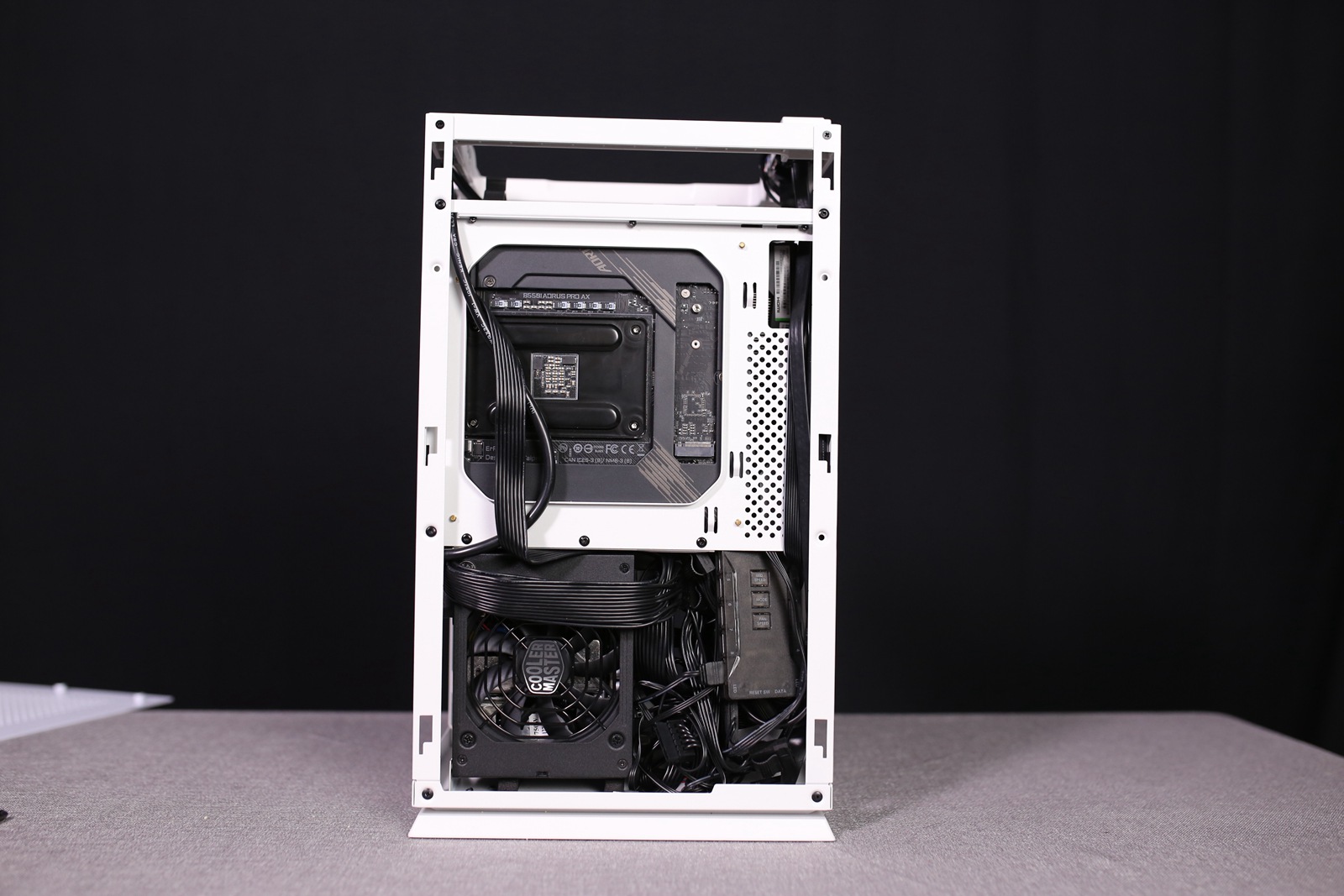

机箱的背面,电源线再加一个风扇调速器也够装。

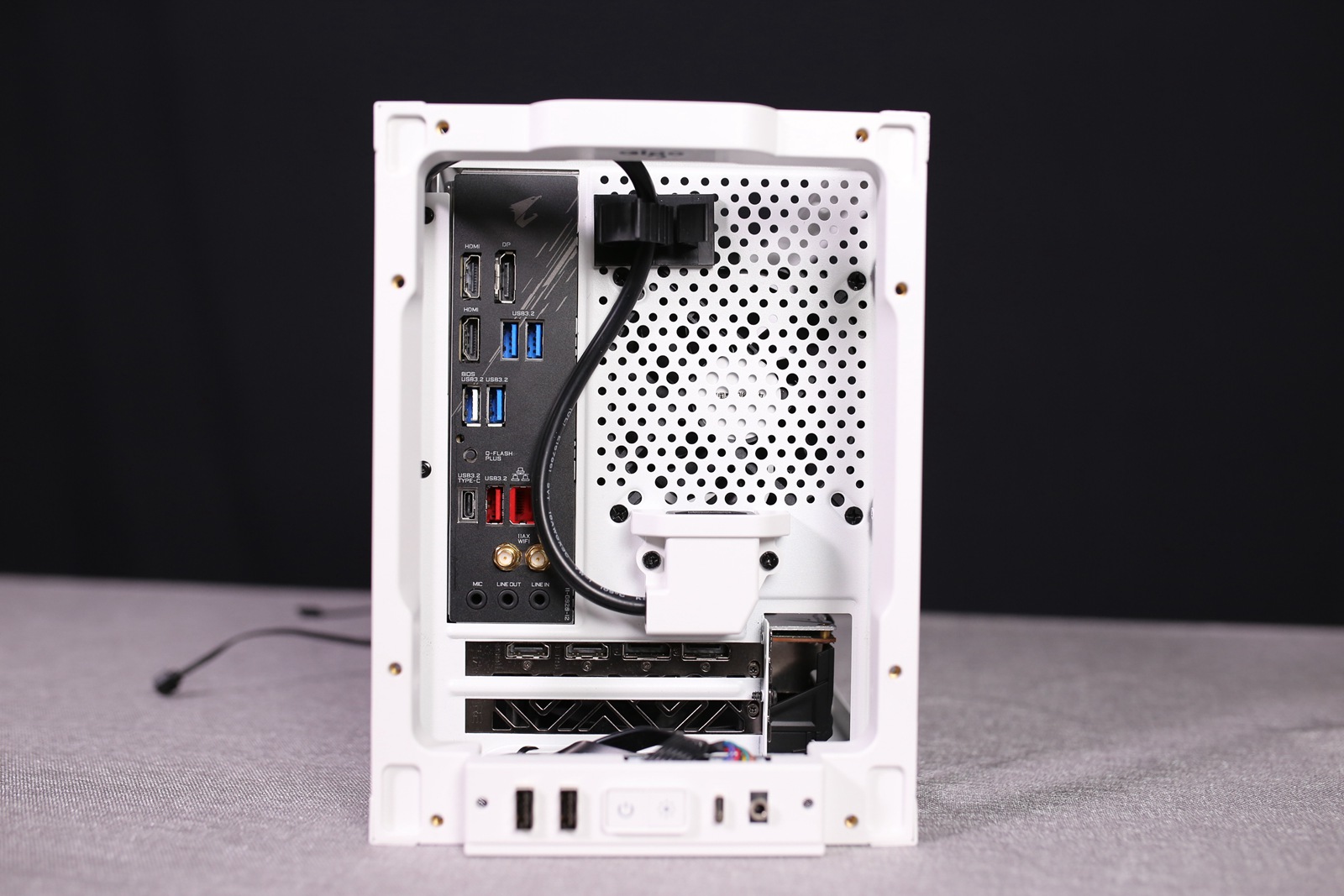

得益于顶部内置有理线环,而且技嘉的无线网卡为分离式设计,所以实际接线的时候并没有什么问题。

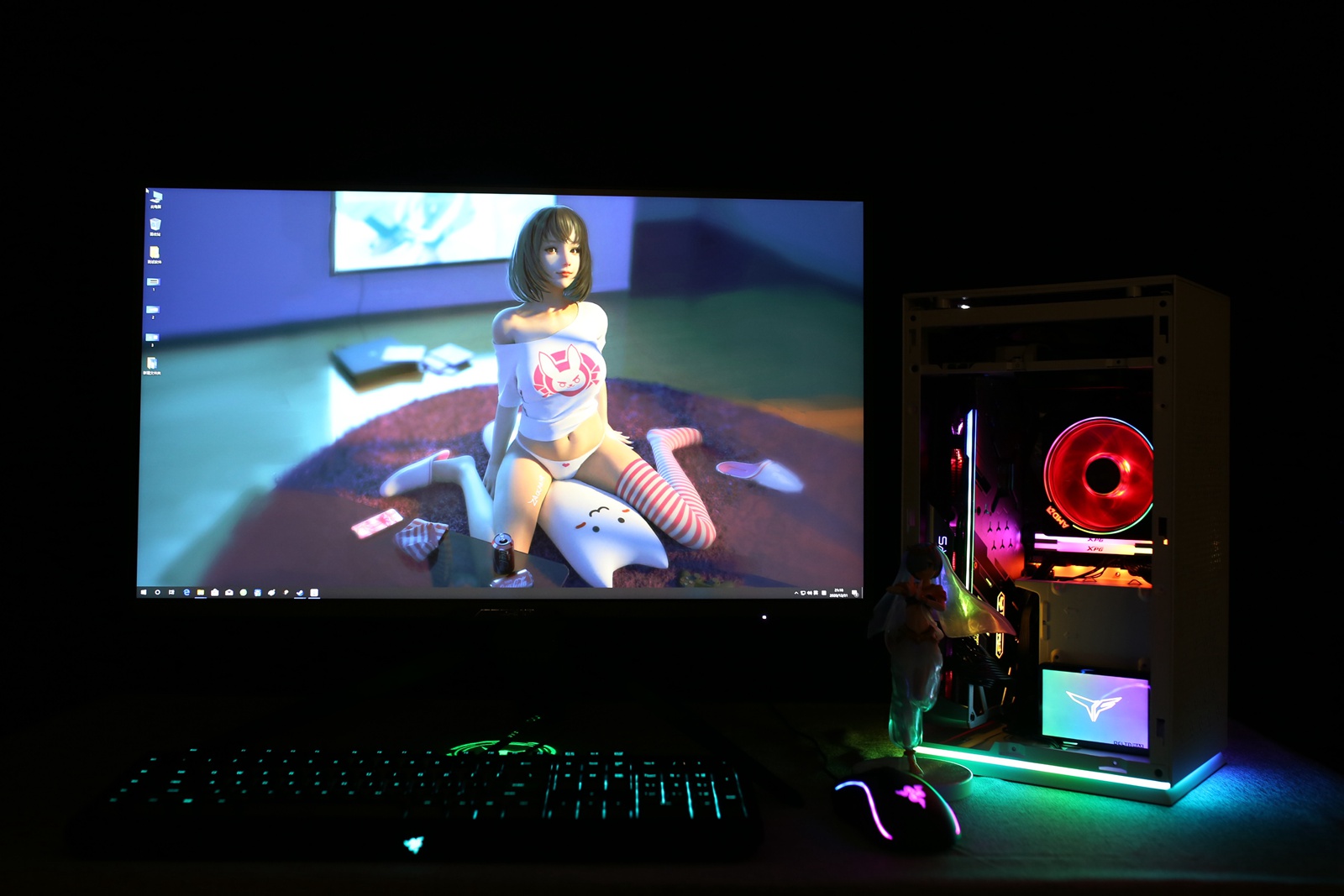

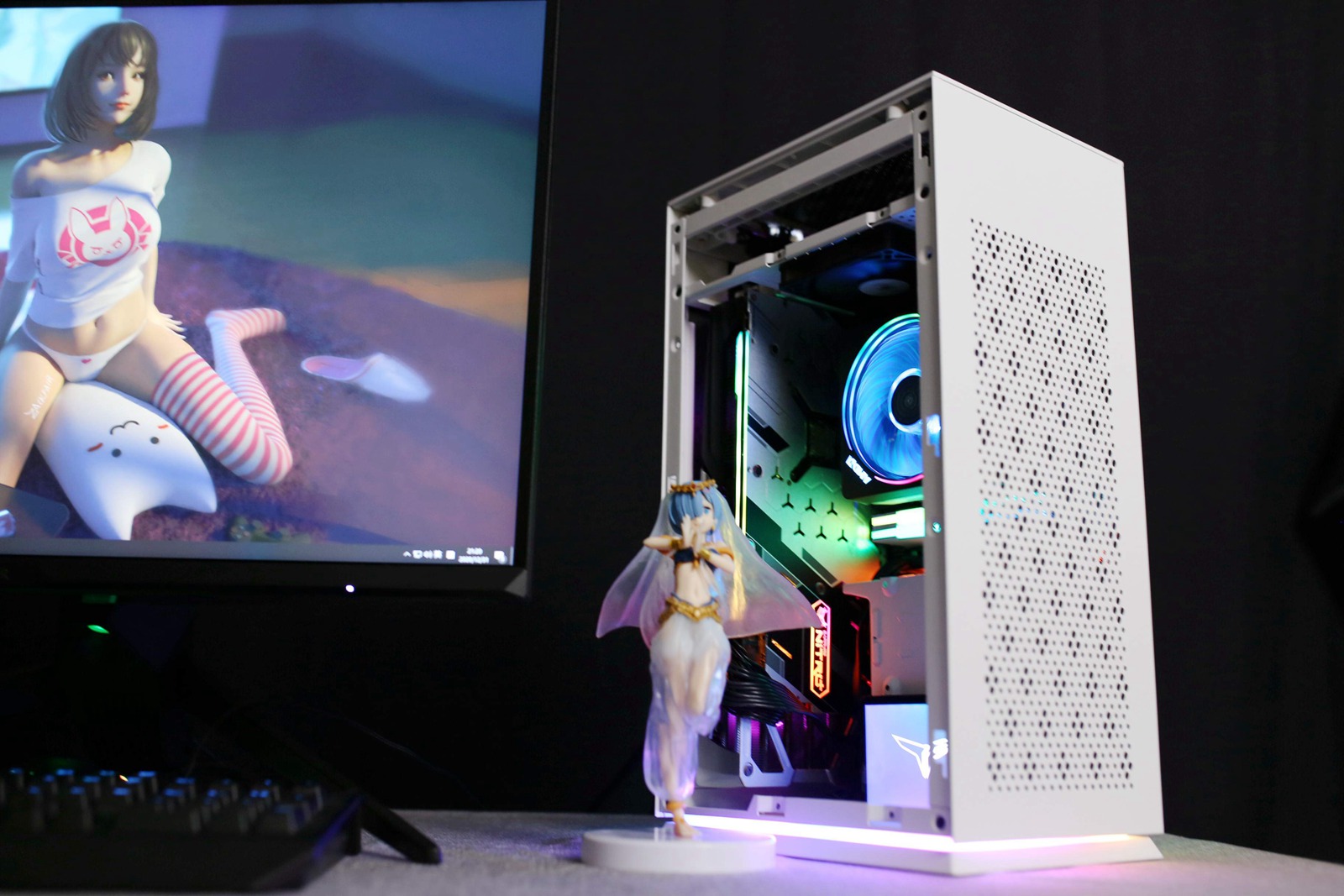

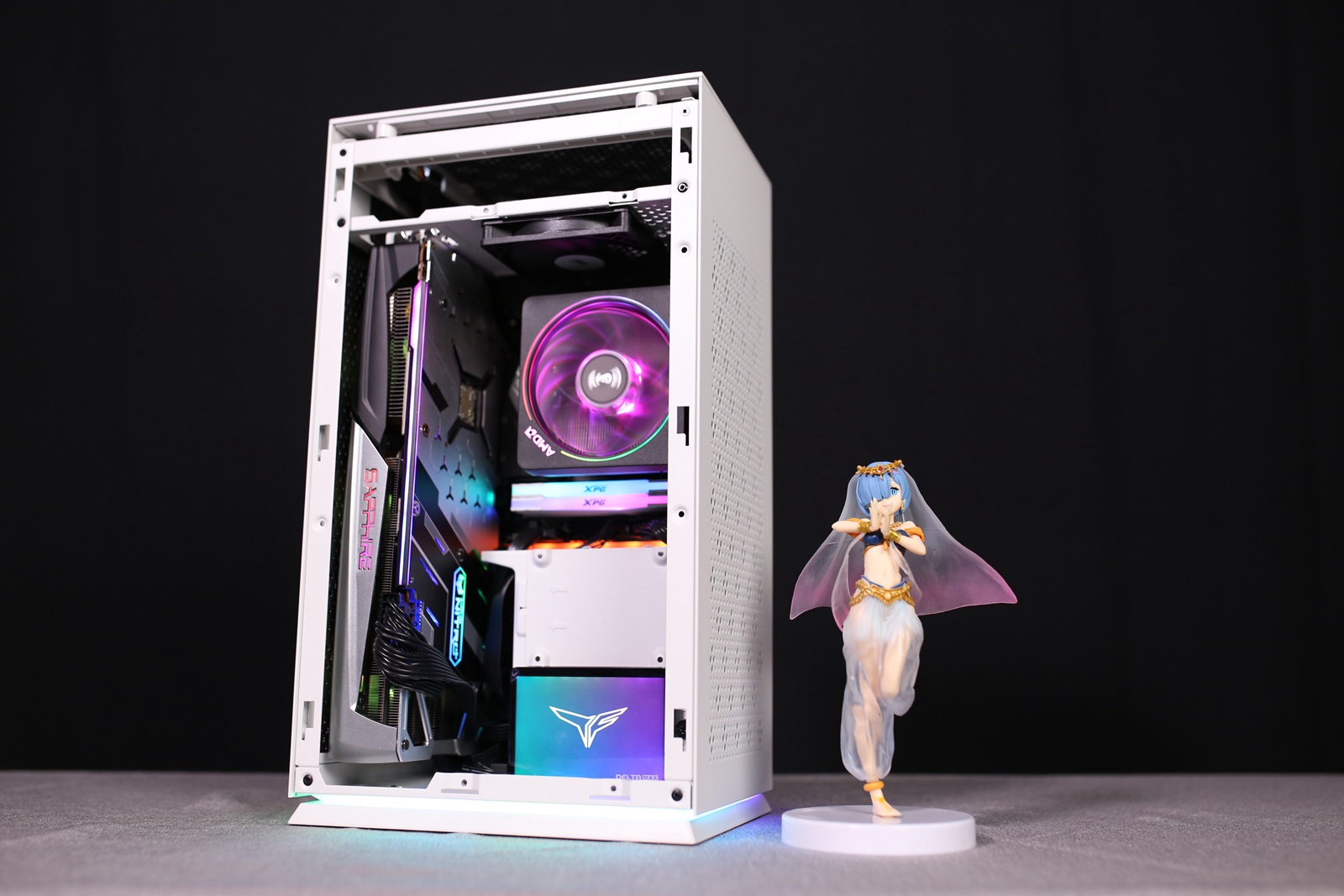

通电以后,机箱底部的RGB和风扇、内存主板、显卡、固态组成同步光效,看起来十分酷炫。

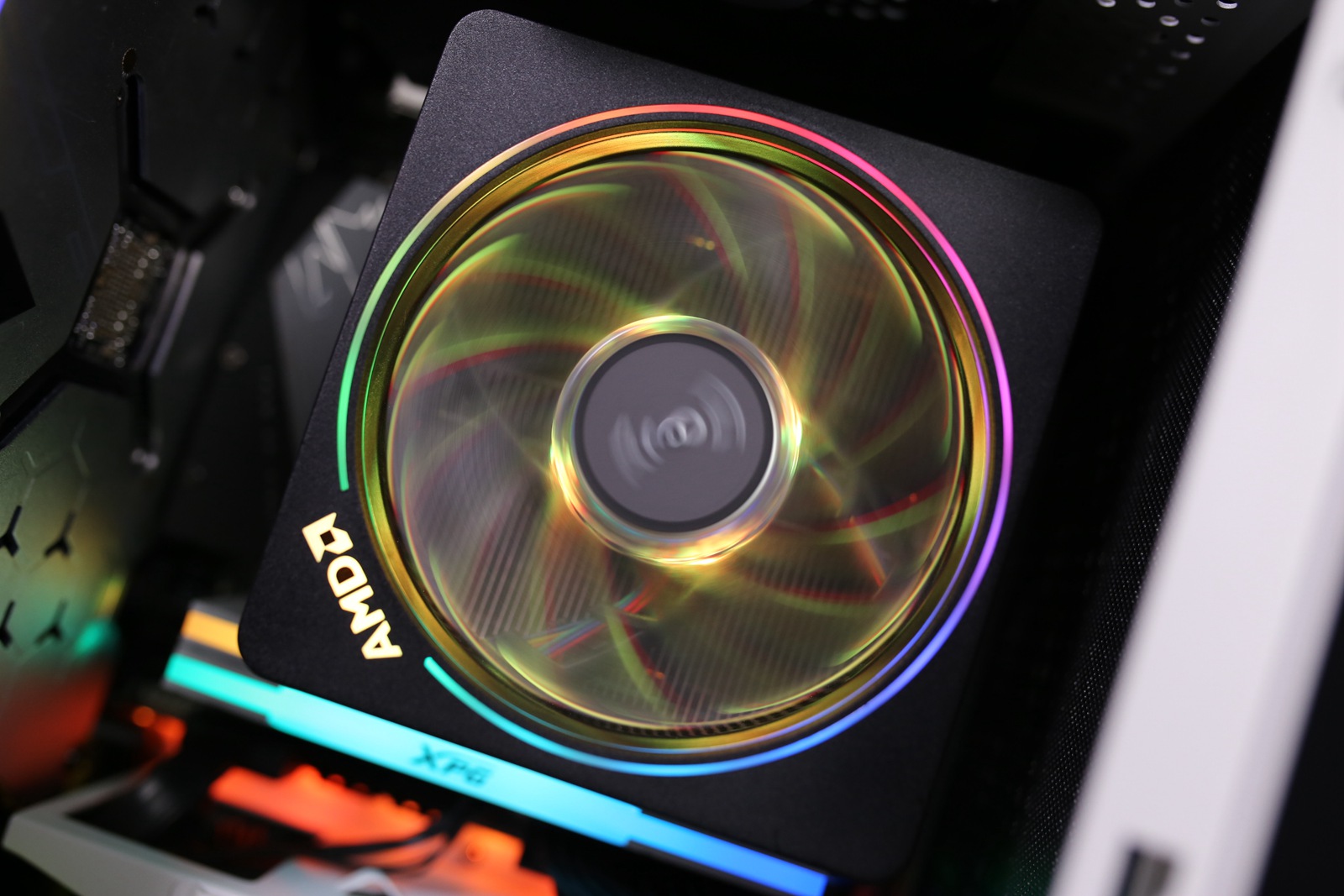

幽灵棱镜的RGB光环和AMD信仰灯。

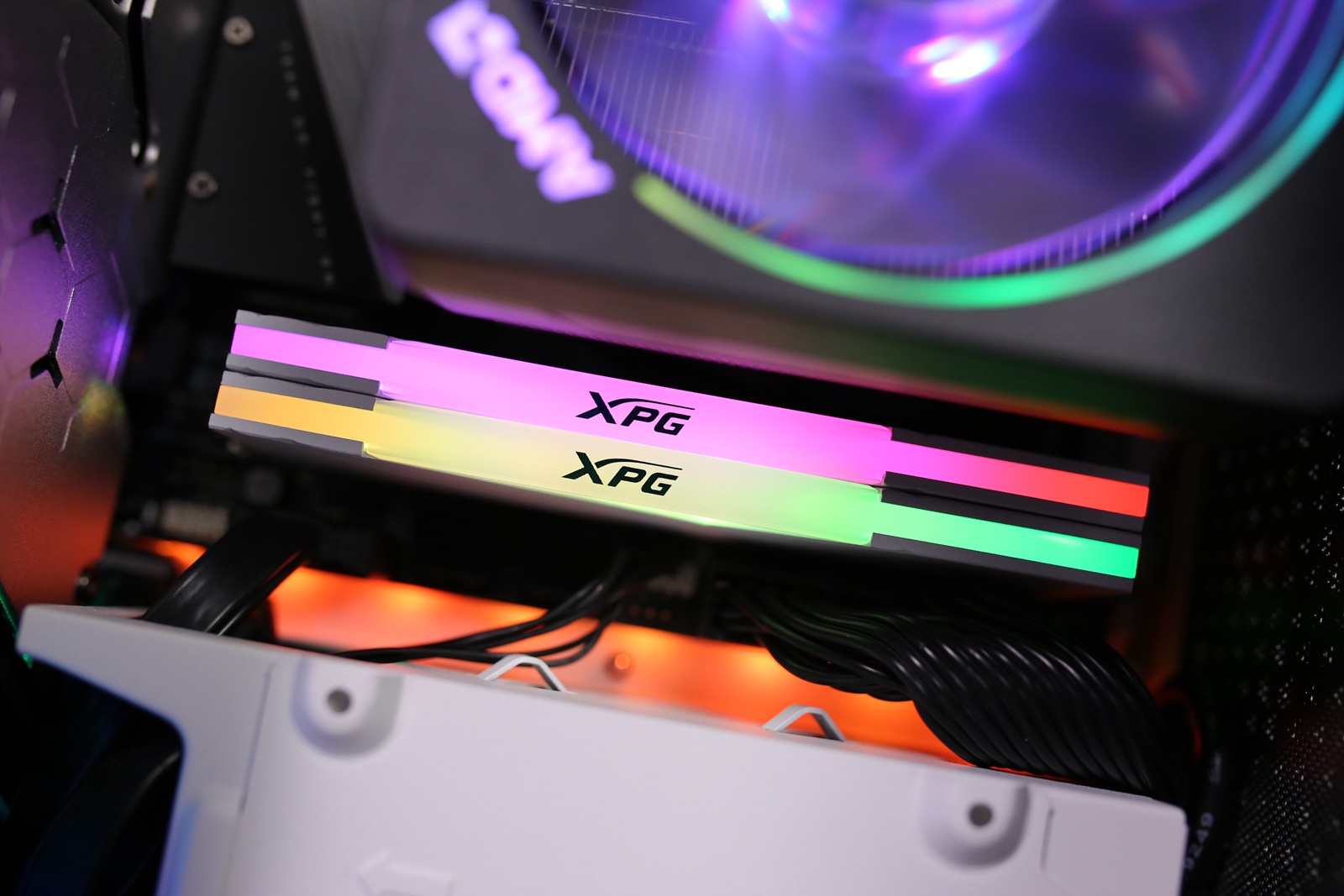

威刚XPG龙耀D50顶部的灯条看起来也是十分好看。

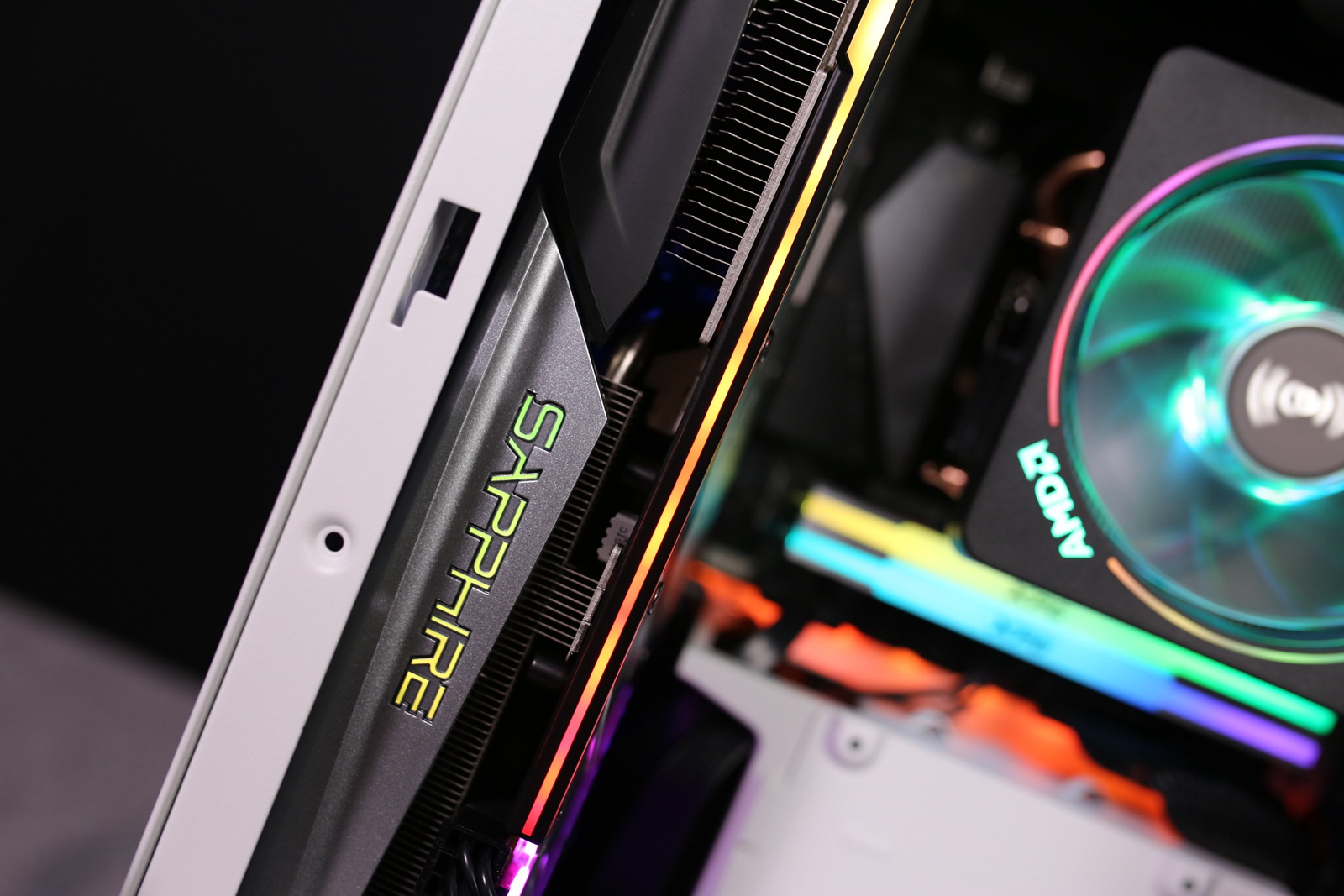

蓝宝石RX5700XT超白金的RGB光效。

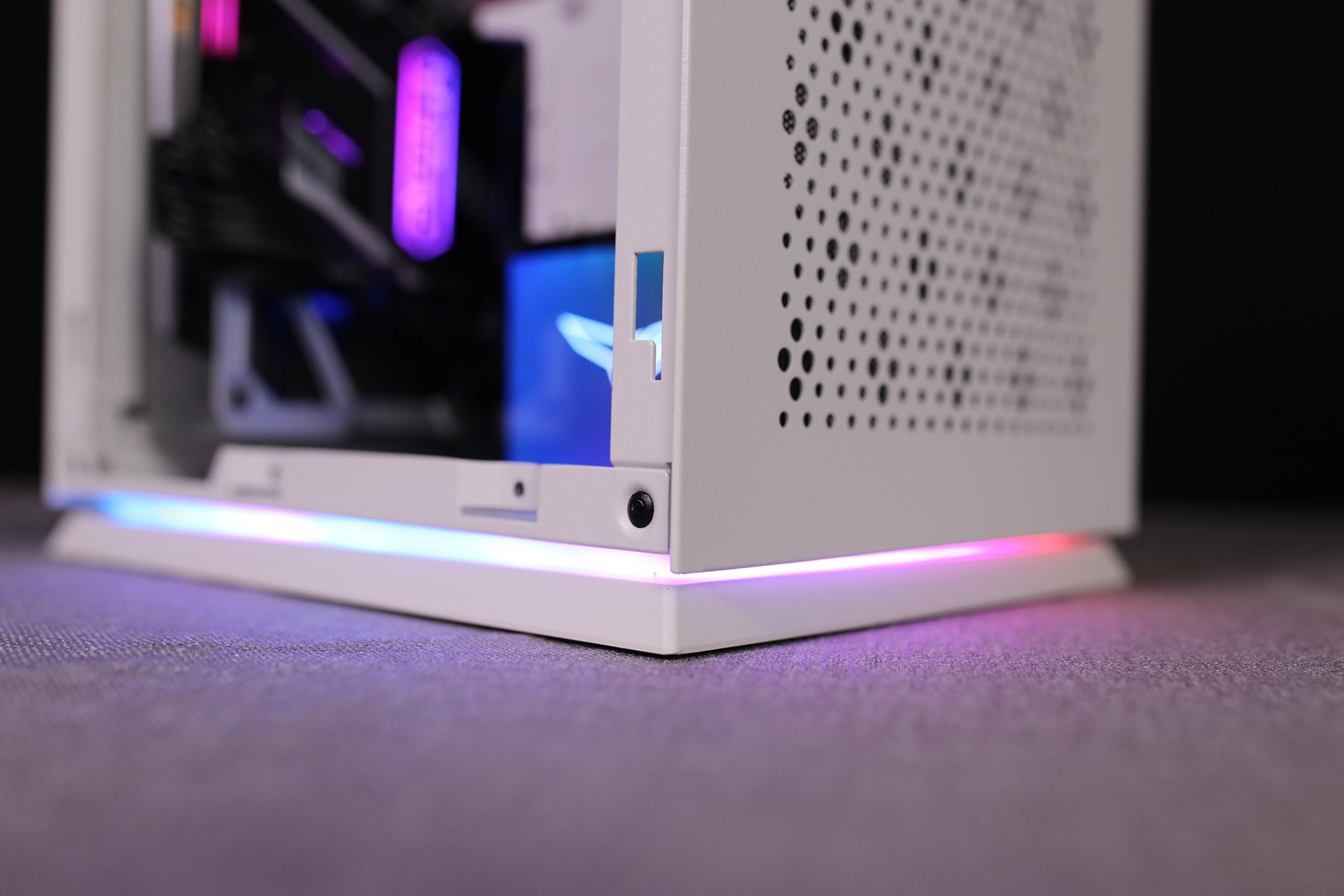

机箱底部的RGB灯带,非直射式设计,灯光很柔和。




最后又这么少的了老婆蕾姆呢。

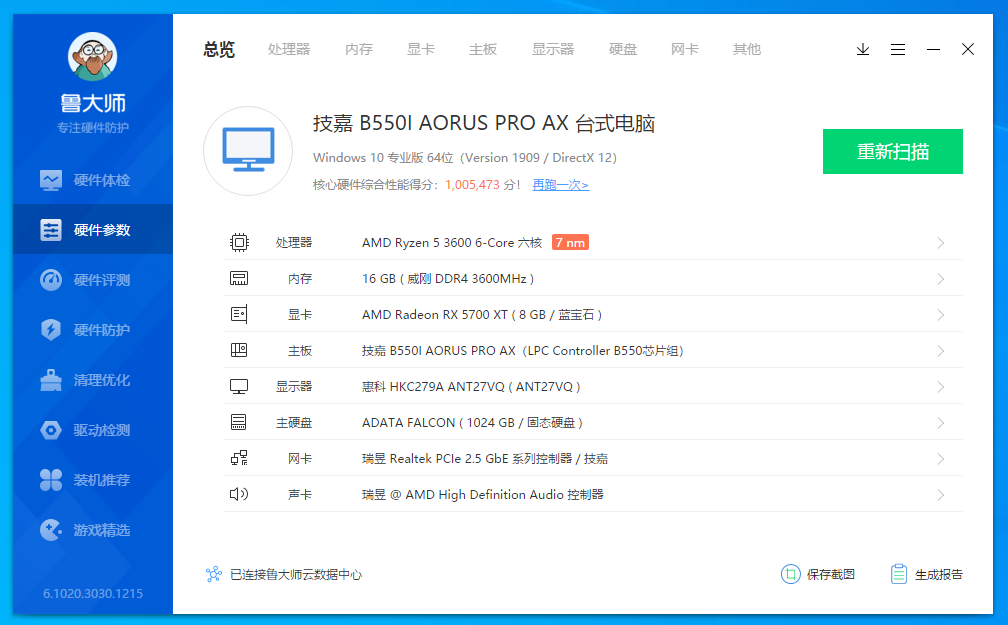

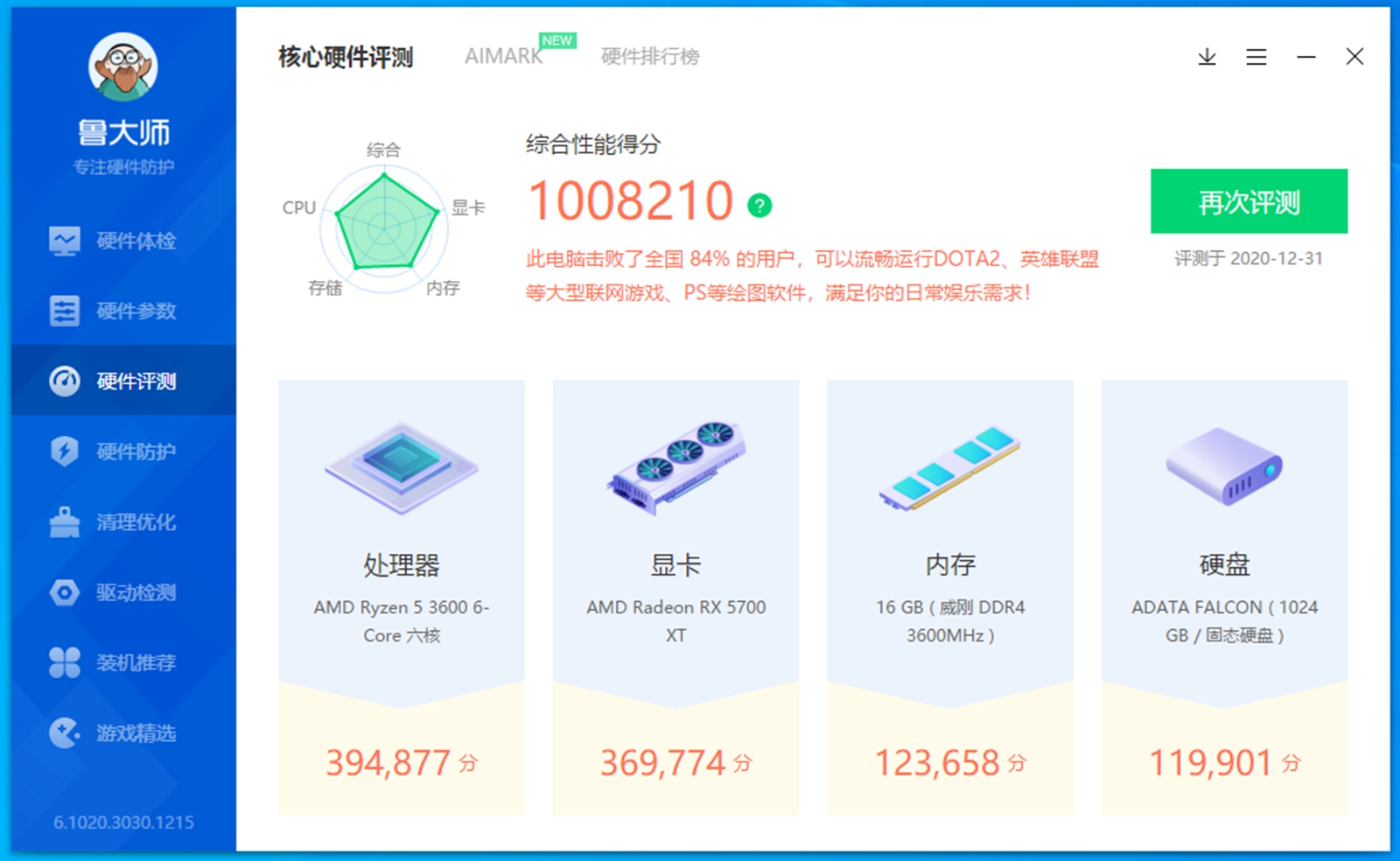

首先是鲁大师跑分,我也是有一百万分的人了。

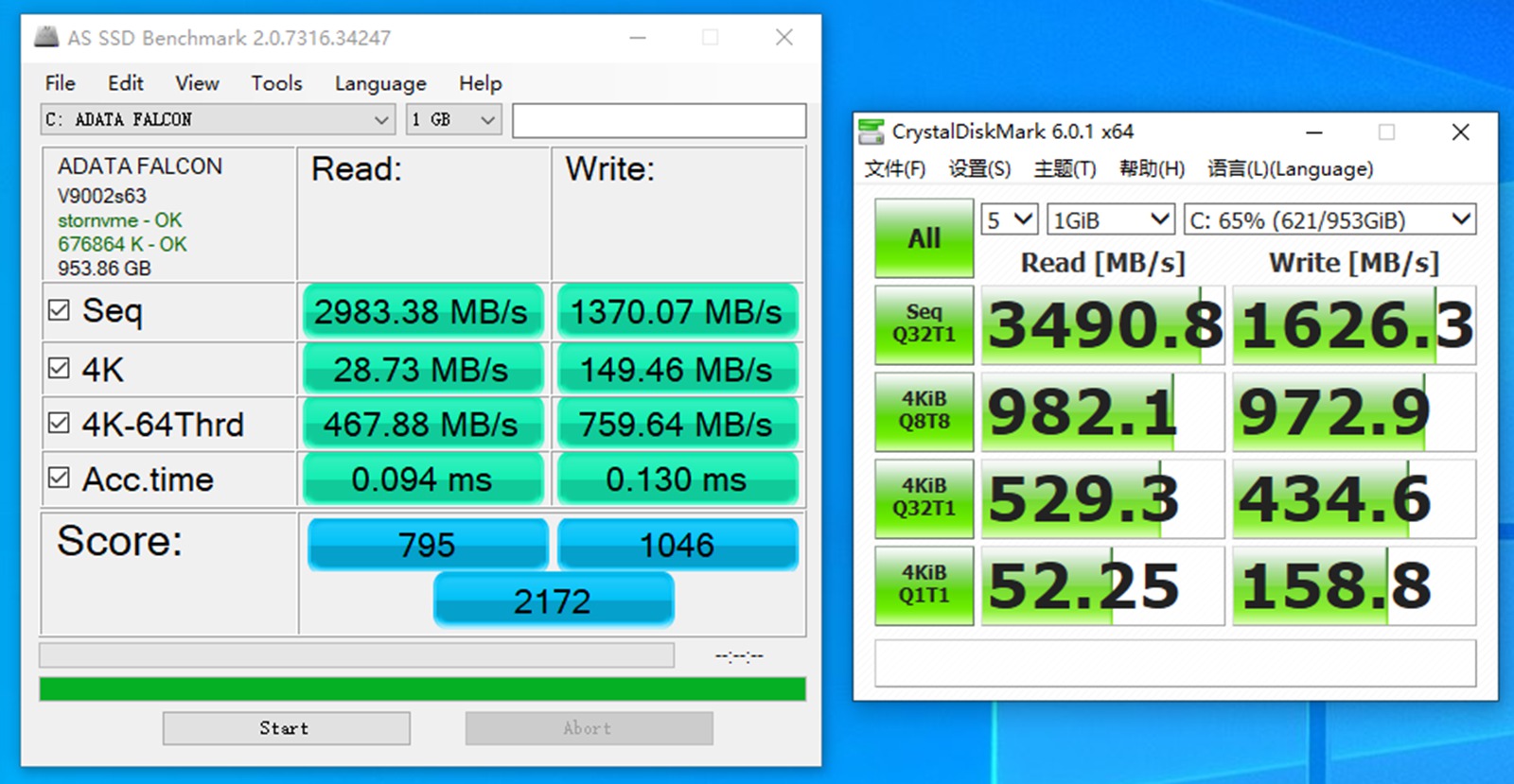

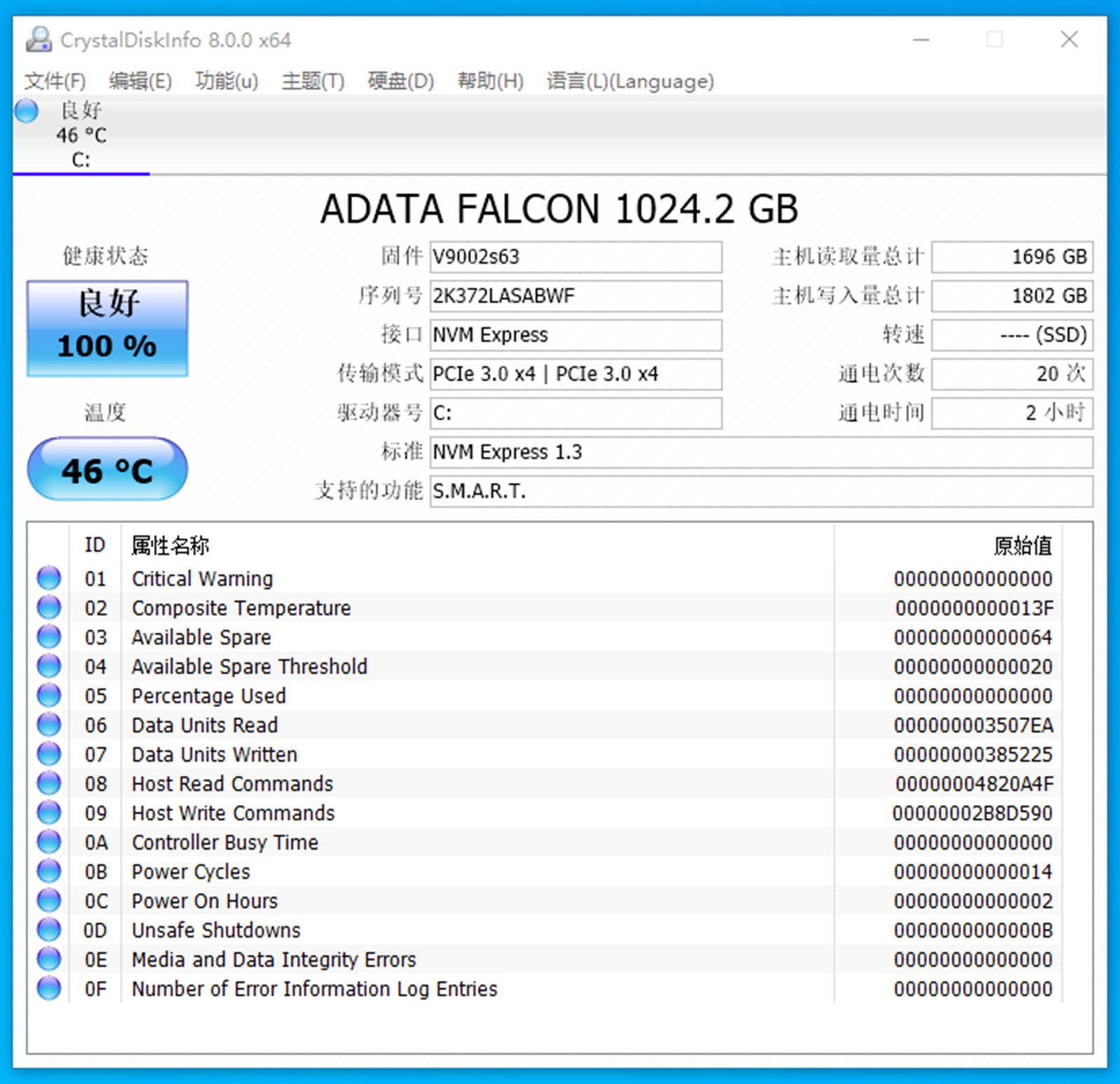

接着是固态的性能测试。从AS SSD BenchmarkCrystalDiskMark的跑分来看,威刚Falcon 1TB固态的实际读写速度和官方宣称的3100MB/1500MB/s是吻合的。

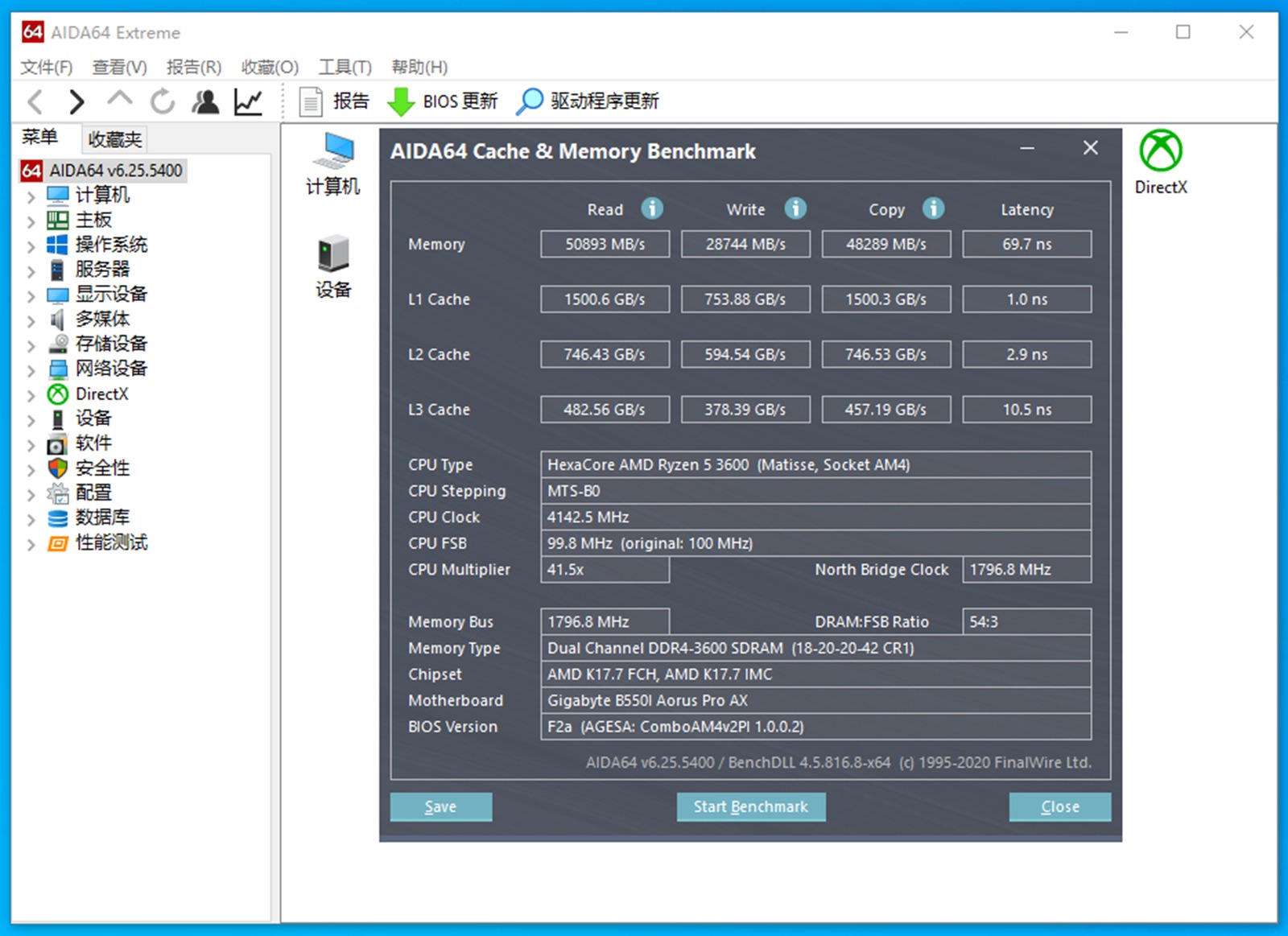

然后是AIDA64内存测试。

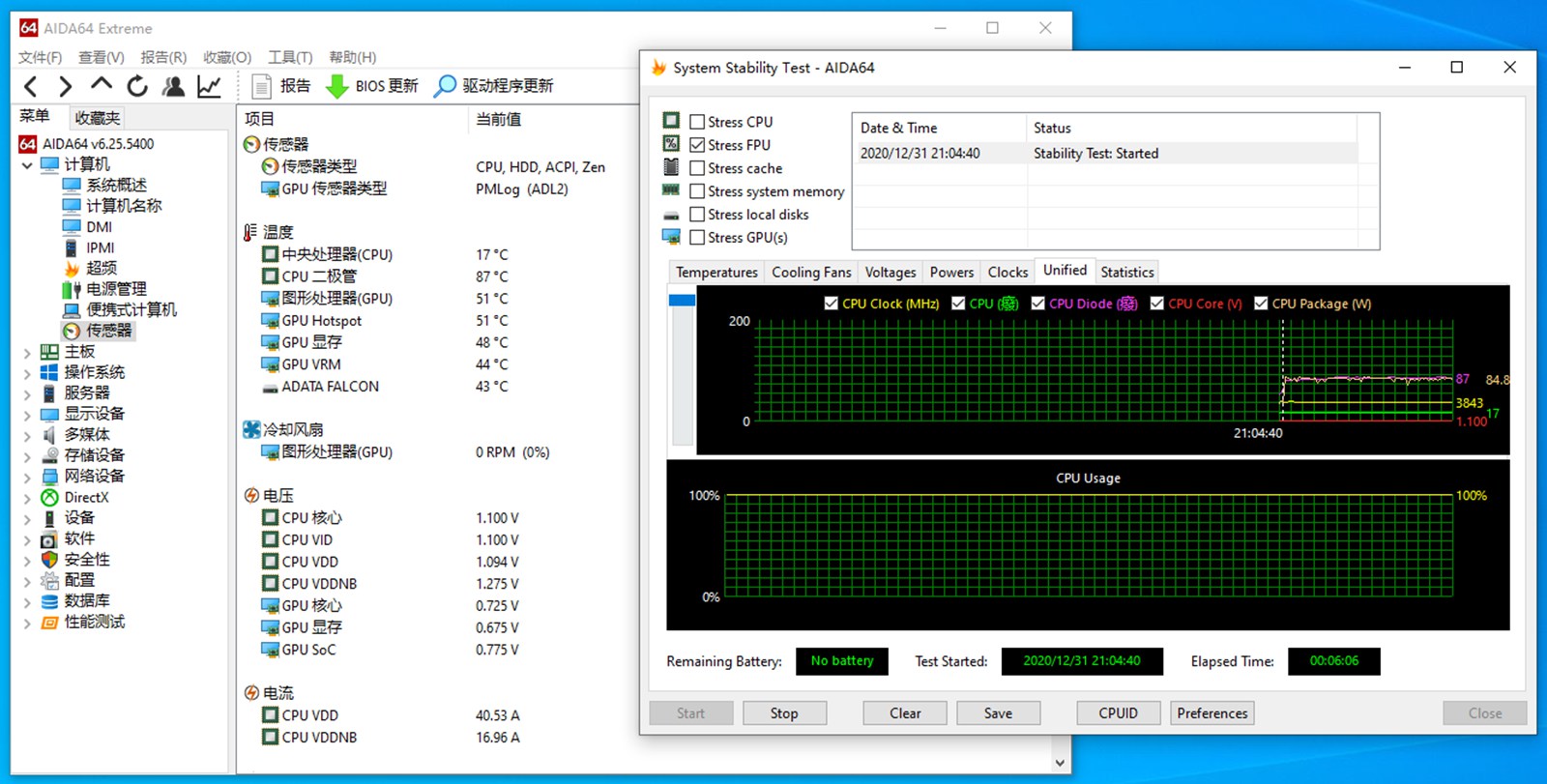

AIDA64单烤FPU6分钟之后CPU温度维持在了87℃,整个过程没有降频和死机的问题,安全通过。




总结

好了,机器装到这里算是大功告成了。接下来谈谈这次的装机心得吧,首先是性能方面,锐龙3600+5700XT的性能基本上可以满足我日常工作和游戏的需求。而在散热方面,它并没有我所担心的问题,CPU和显卡的工作温度表现都很良好,玩游戏不用怕过热。至于在外观上的感受,由于爱国者S1机箱是立式设计,它摆在桌面时所占用空间会比许多A4机箱更少,小钢炮的味儿更足,而且底部的RGB灯也是挺有氛围感,视觉效果很不错。总的来说,我对这套小钢炮平台还是相当满意的。
