精致桌面小钢炮,3700X+2060S YOGO S1学生党的装机分享!

发布时间:2021-01-25 16:53:33阅读次数:

不知不觉已经踏入大学第二个年头了,作为学生党其实很早就开始想把自己日常学习与游戏的主机进行体积“减配”,毕竟空间有限,很多人会问为了节省空间为什么不选择主流的笔电?其实个人对笔电真的不是感冒,虽然携带上确实方便,相同的配置对比的话无论在散热还是在性能上和台式机还是有着非常巨大的差别,所以在使用时更倾向于体积更小的ITX主机。那么这次利用放假的空余时间来折腾下这套谋划已久的ITX小钢炮。





搭配时考虑到实际应用的场景所做出的搭配要点:1、体积空间占位比尽量缩减到最小(考虑到寝室的桌面环境)2、在性能上不能太过于落后(因为日常要兼顾学习和游戏)3、在价格上尽量控制在有效预算内(万元主机是基本不考虑了,中端主机搭配还是可行的,能捡漏的尽量就捡漏,不嫌弃二手哈哈哈)

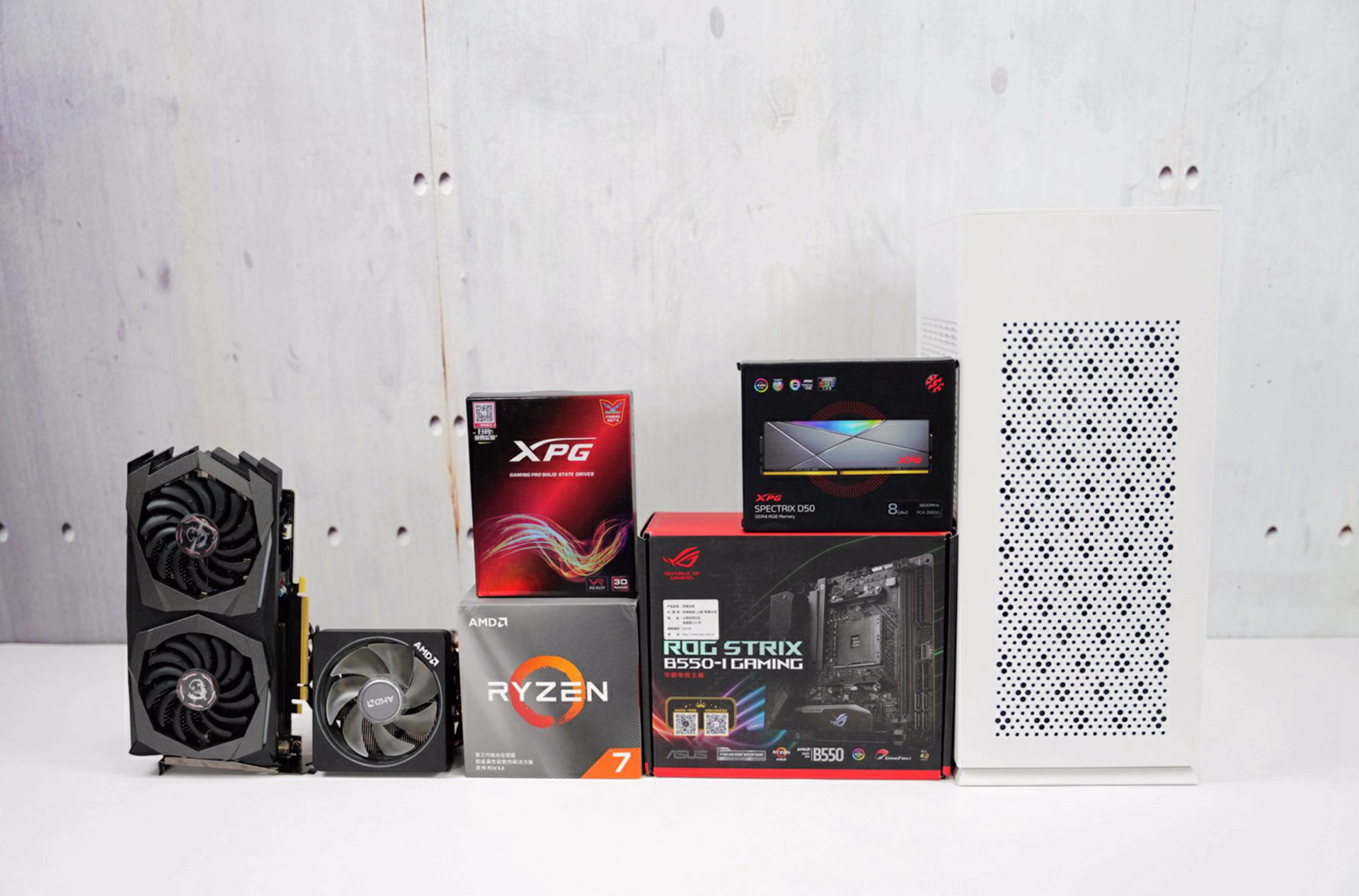

那么先来看下这次装机配置:

处理器:AMD R7 3700X(二手APP捡漏的)

 板:华硕ROG B550I(双十一打折的时候买的)

 卡:微星魔龙双风 RTX2060S(二手捡漏的)

 存:XPG 龙耀D50 DDR4 3600 2*8 16G

 态:XPG S11 LITE 512G M.2固态 (固态和内存也是双十一入手的)

 源:酷冷至尊V650 SFX

 箱:爱国者YOGO S1

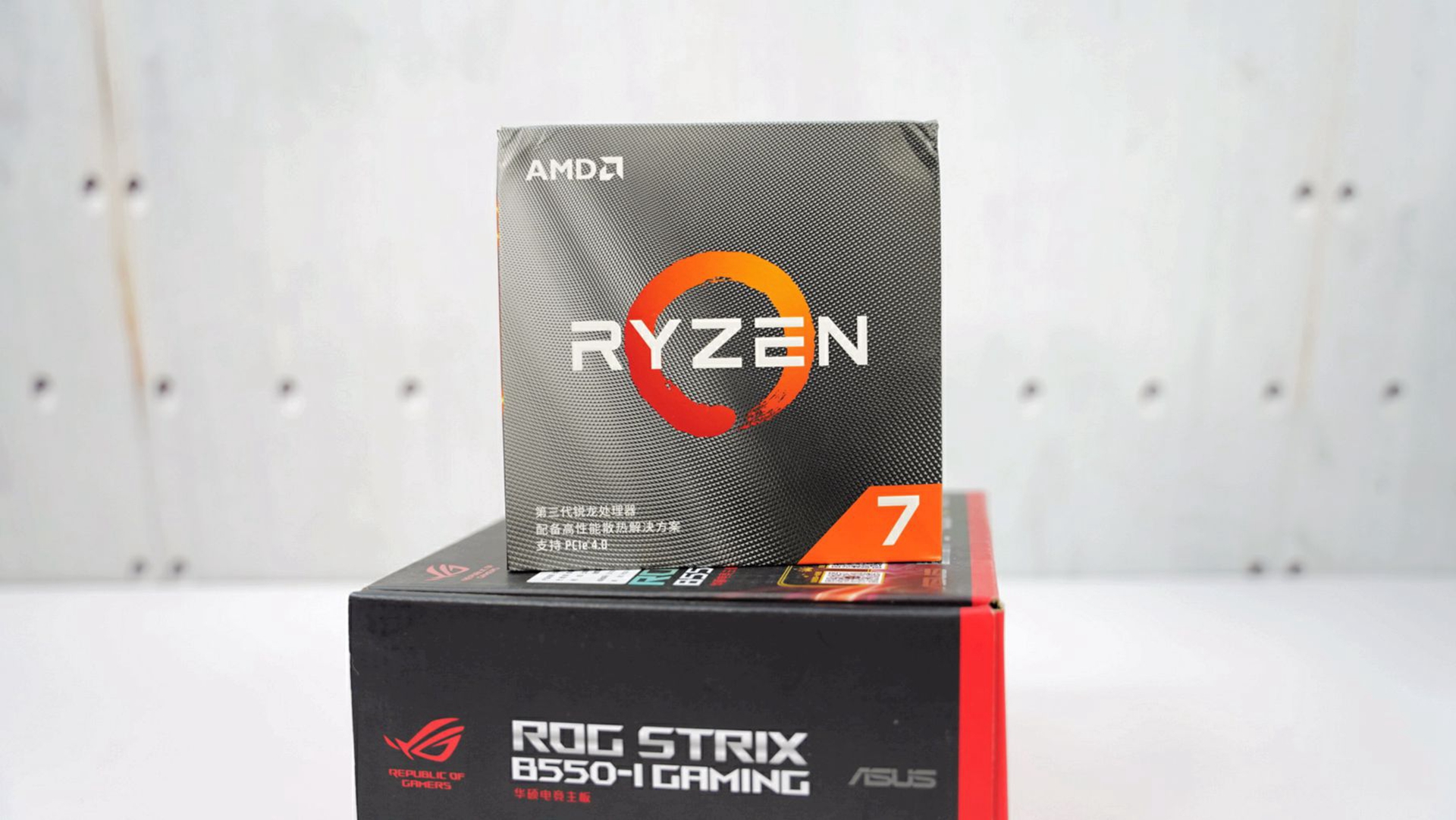

1300元捡漏的3700X确实对比于后来推出的新的50系锐龙处理器还是蛮实惠的,毕竟价格相差太大了,想入手时都需要考虑性价比问题了。虽然在单核性能和内存延迟方面都有所落后,但是在价格面前这些都是小问题了。

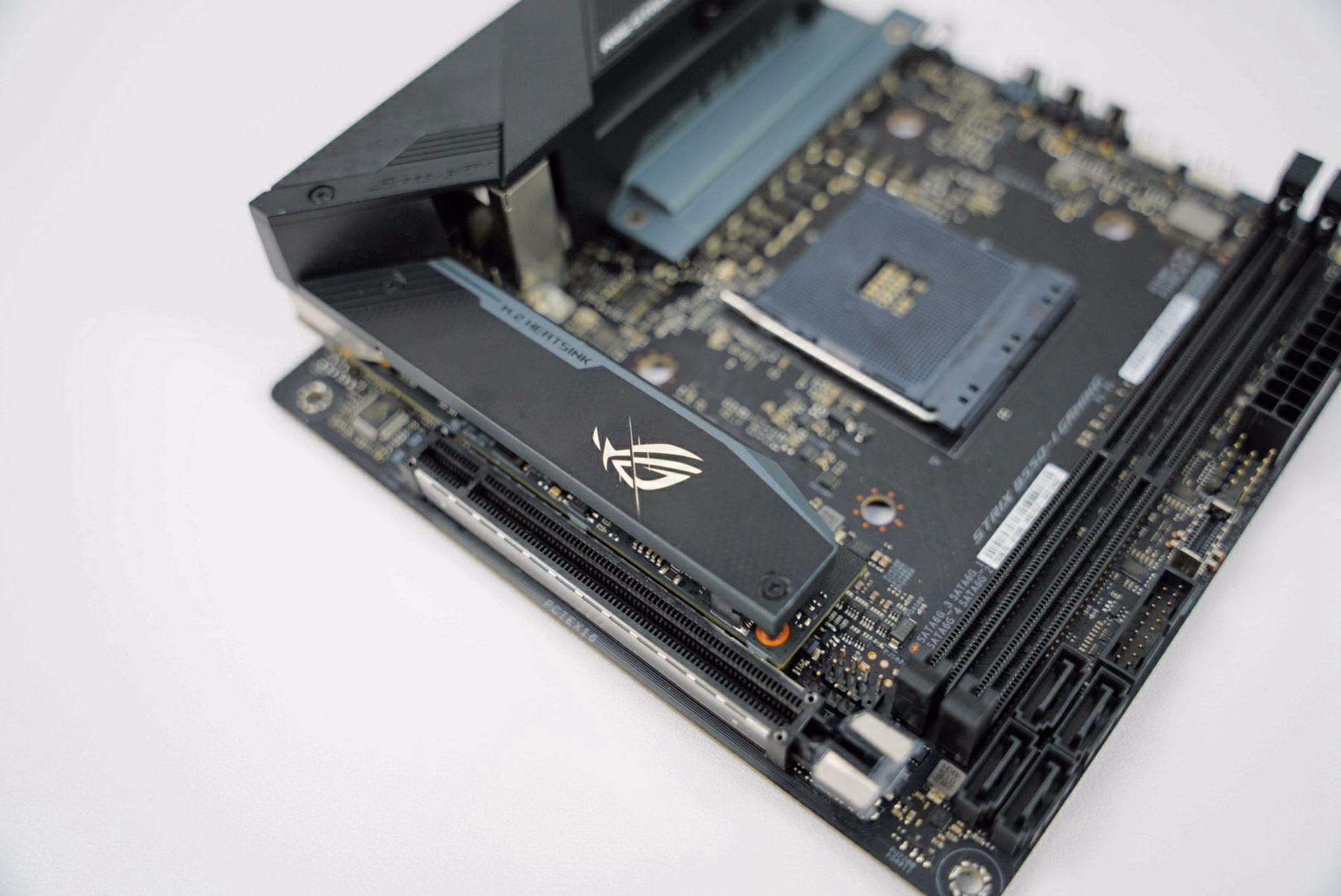

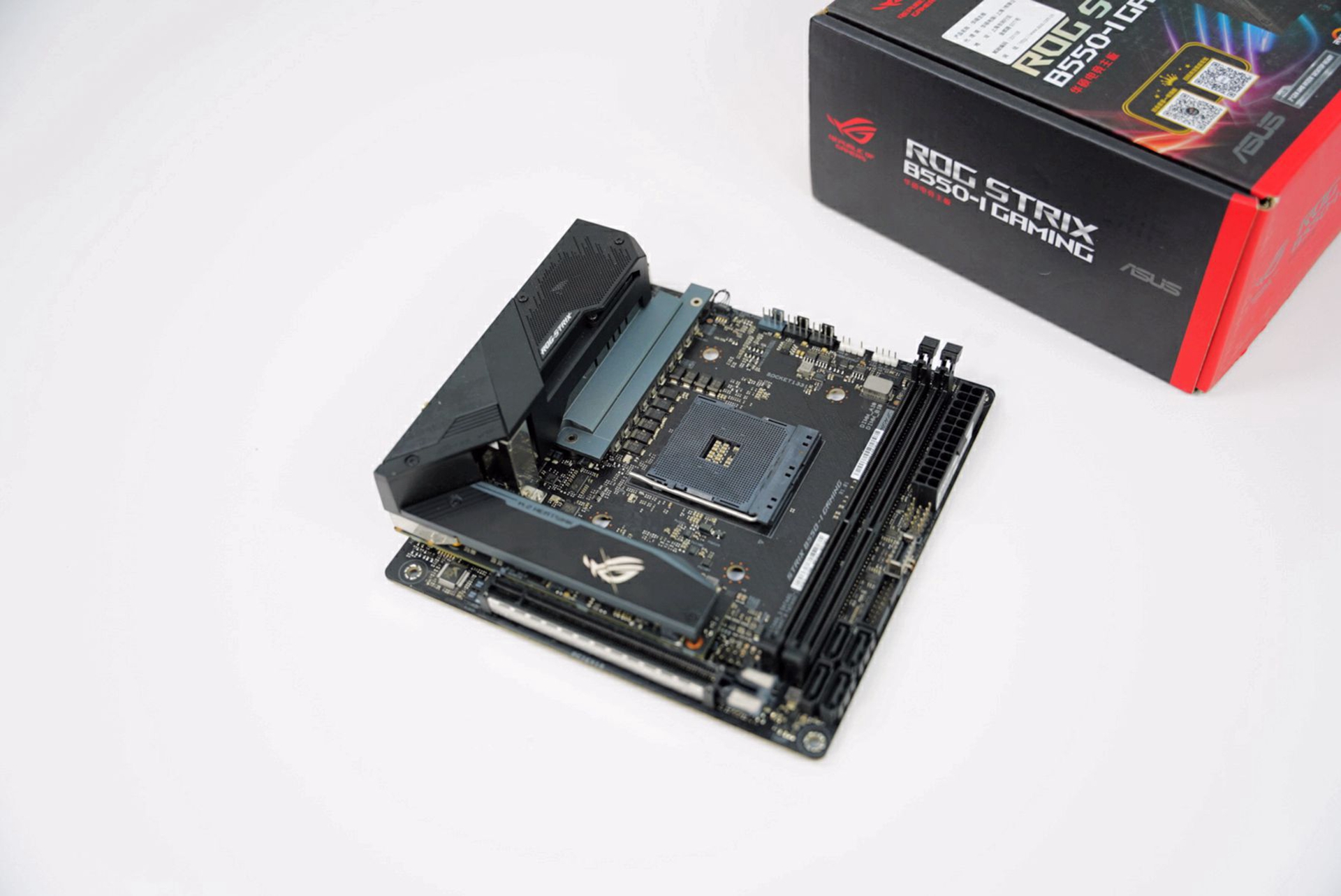

搭配的主板入手了这张新出的B550i,虽然在性价比方面不如B450i但是在整体的功能上还是有着不少的提升,比如支持的内存频率,支持PCI4.0WIFI6无线等等而且在供电上也做了不少强化来满足新一代50系的需求,并向下兼容30系处理器。

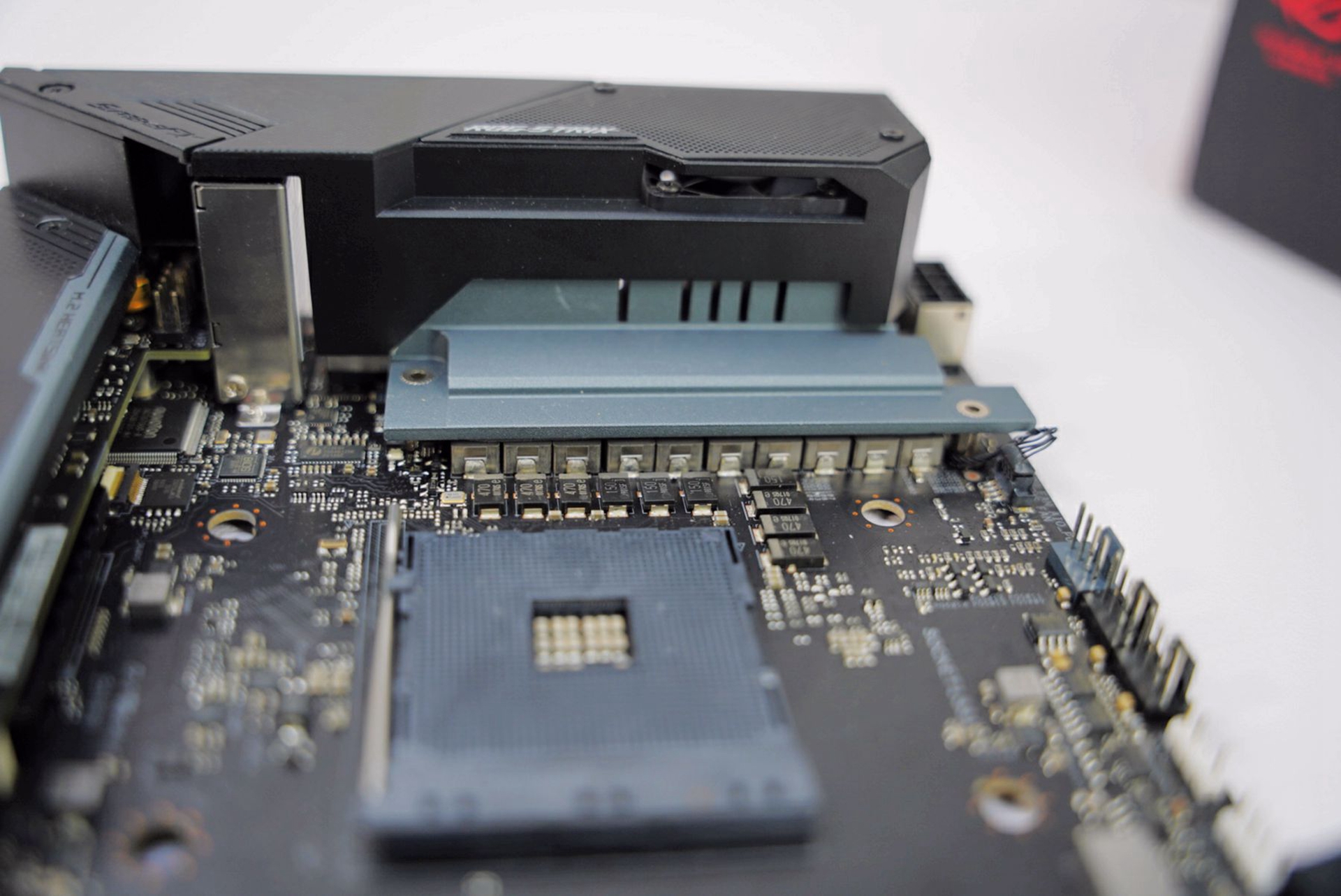

10相组(4*2并联+2直出)供电设计。





主板预设了2M.2接口(正面和背面)M.2_1 支持PCIe 4.0 x4PCIe4.0固态使用。M.2_2 只能支持 PCIe 3.0 x4,支持 2260/2280 规格的 NVMe SATA SSD,由 PCH 提供。

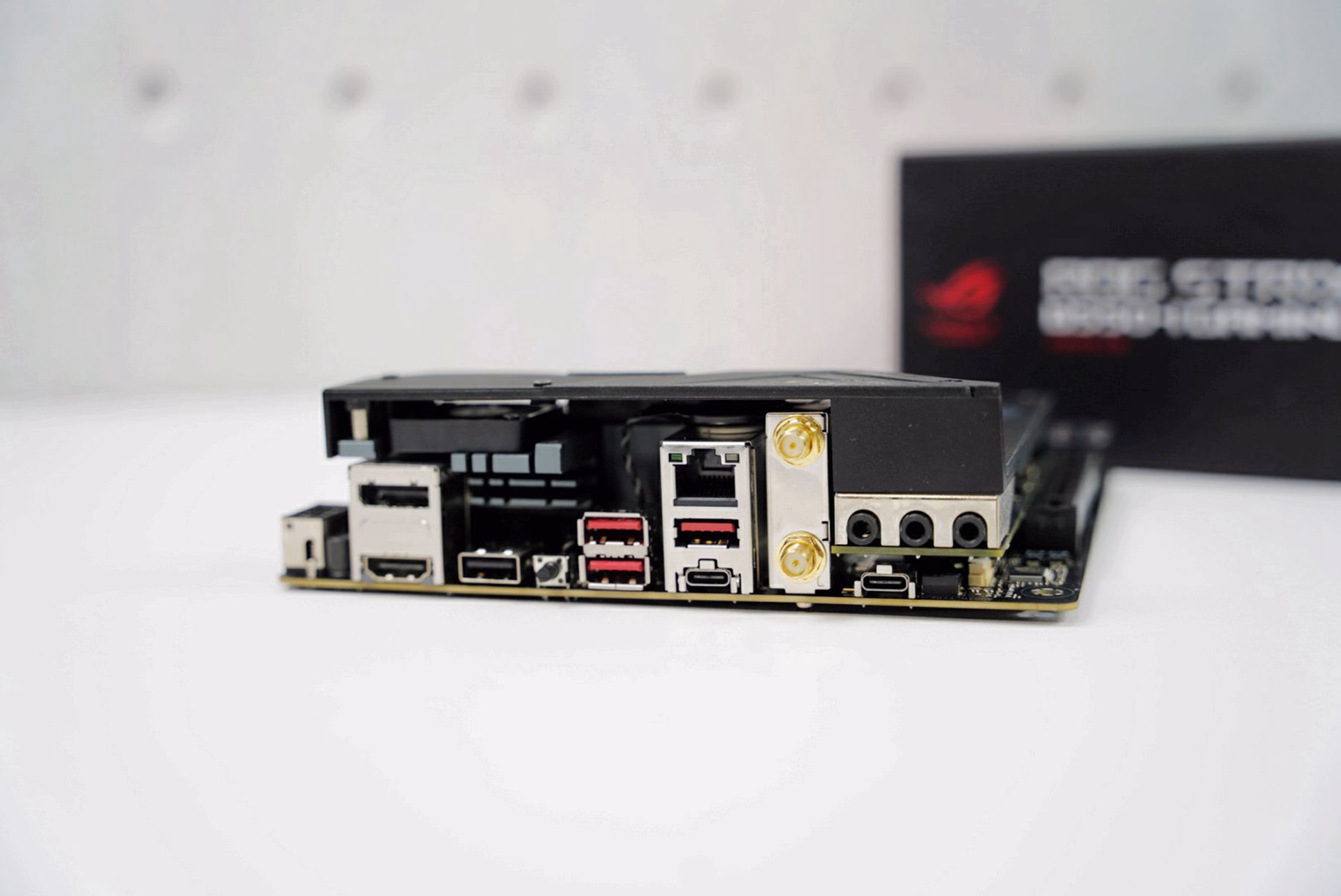

主板IO 接口从左至右依次为 DP1.4HDMI 2.1USB 2.0BIOS Flash Back 按键、2 x USB 3.2 Gen2 10G2.5G 网口、1 x USB 3.2 Gen2 10G1 x USB 3.2 Gen2 Type-C 10G2 x 天线端口、3 x 音频输入输出、1 x USB 2.0 Type-C。足够满足日常对于主板的功能需求,但是个人觉得USB口还是少了点,不过可以外接一个USB扩展也是不错的选择。

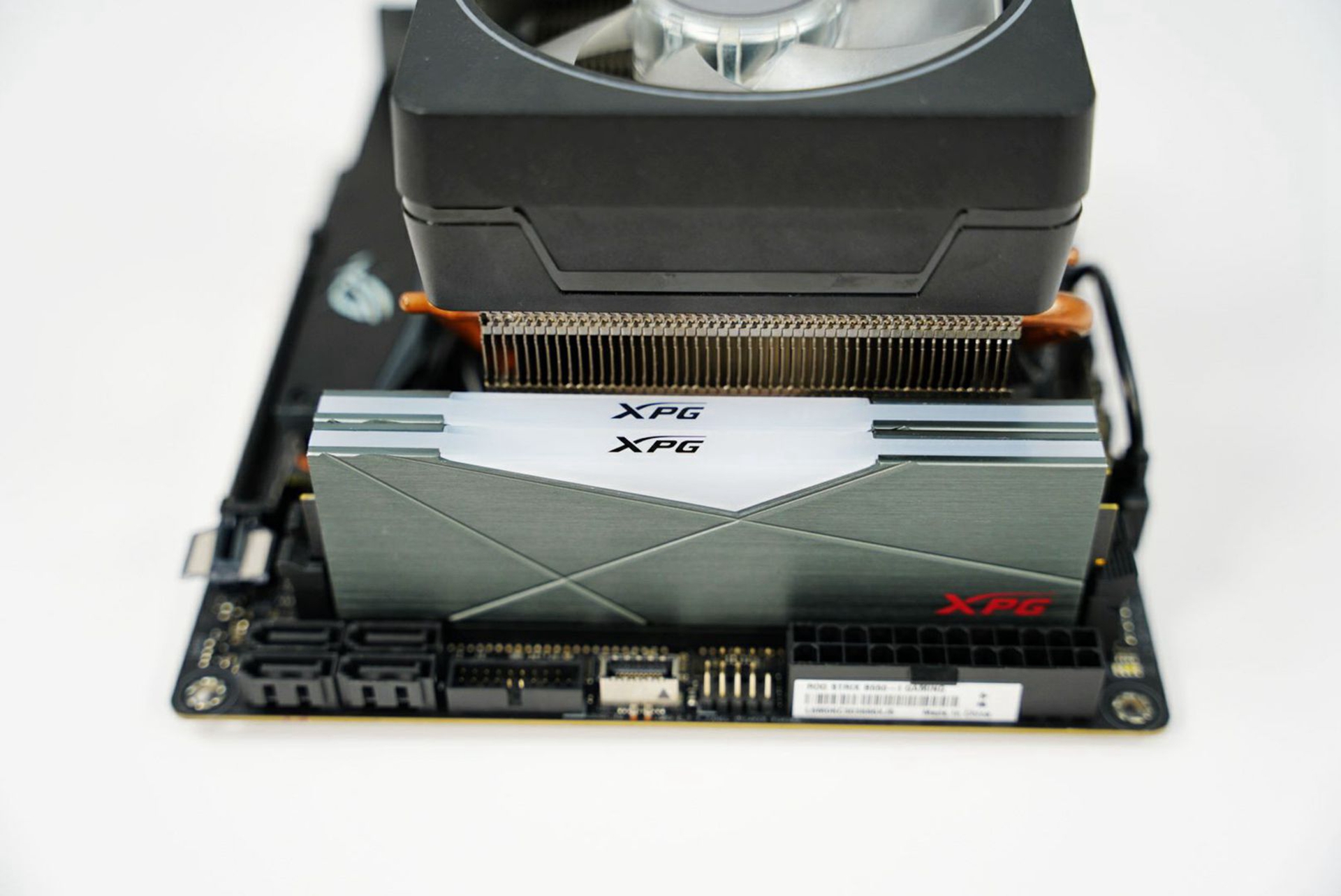

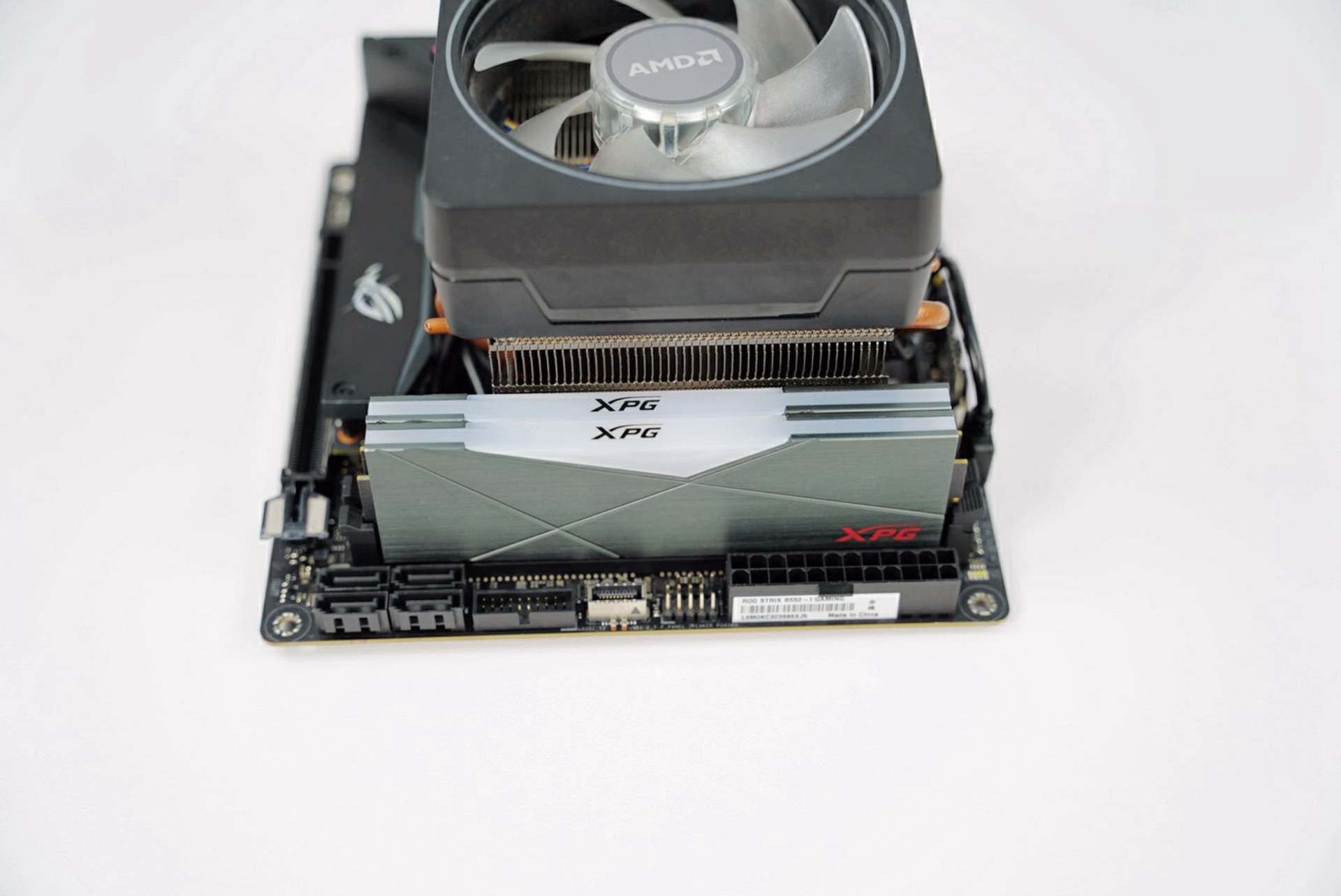

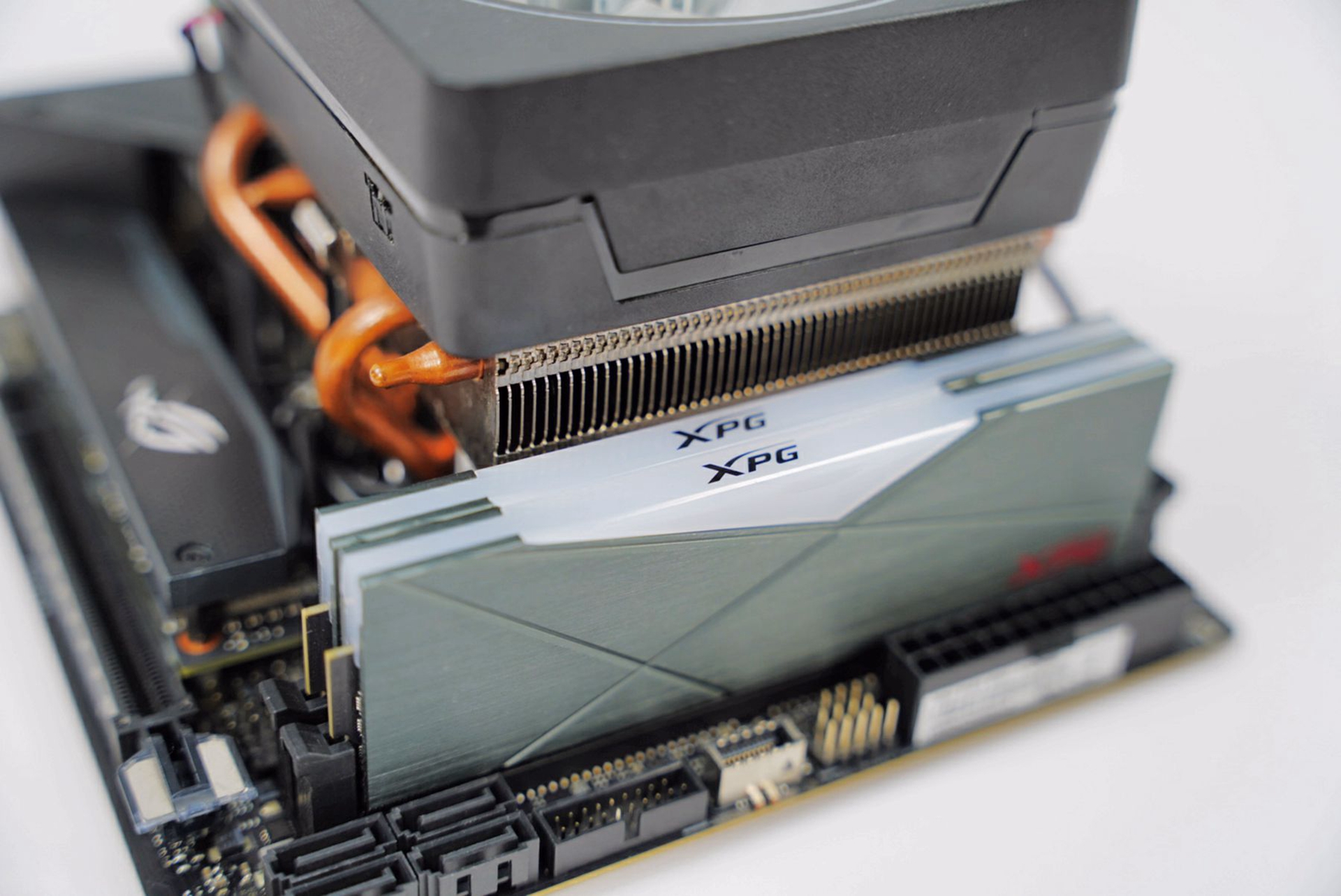

为了充分的发挥CPU性能,咬咬牙入手了这套采用海力士特挑(CJR)颗粒的XPG龙耀D50 DDR4 3600 16G内存。默认时序为时序是CL 18-20-20-36,在超频时根据主板的设置还可以调整的,毕竟CJR颗粒的超频能力还是不错的。




浅灰系磨砂铝马甲加上不规则的线条流线设计,还是比较低调内敛的一款RGB灯条。





上置的灯条采用散热马甲铝壳的两边完全包裹住灯带区域。10RGB灯珠,PCB板正面5颗,背面5颗,分为5个独立灯控色区,提供1680万色彩个性选择。顶部是透明的导光柱,保证拥有足够的亮度。默认为动态流光式效果, 支持主流主板的灯效同步。

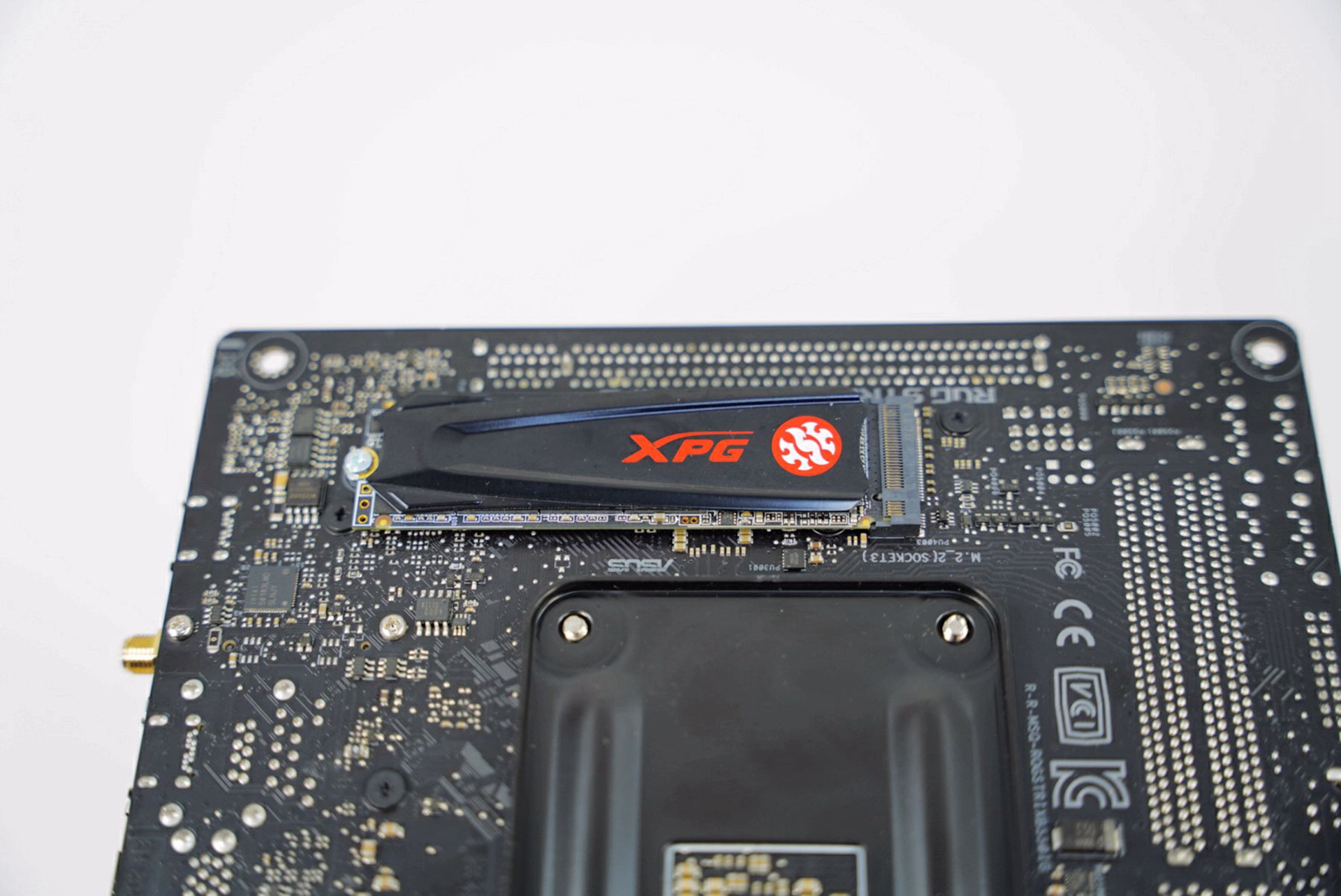

在固态采用上PCIe4.0的固态价格还是非常昂贵,对于学生党的我来说,还是选择大容量的固态为稳妥选择,这次入手的威刚XPG S11 lite 512G容量的PCIe3.0 M.2固态。把正面的PCIe4.0 M.2接口空出来留着以后升级固态使用。

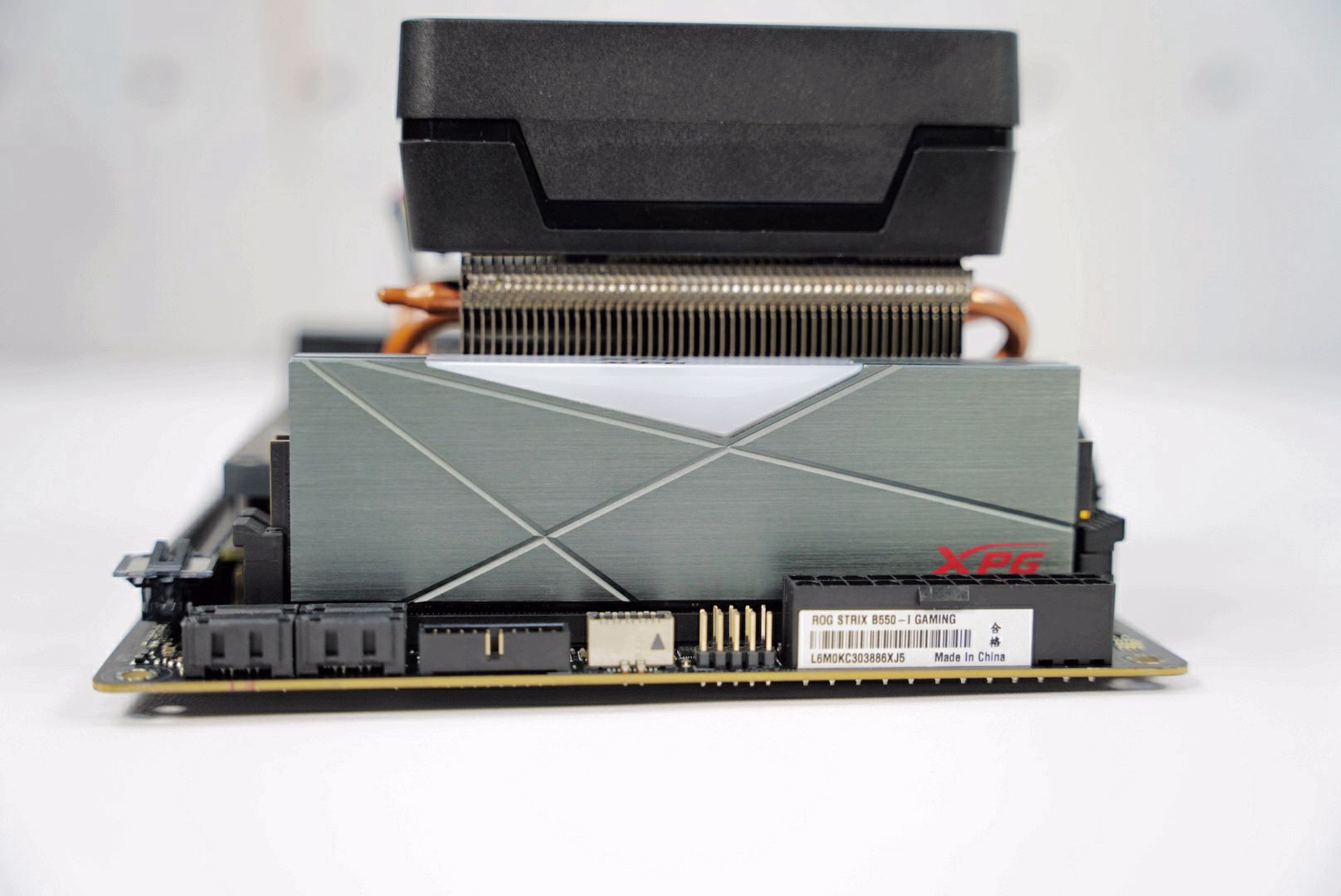

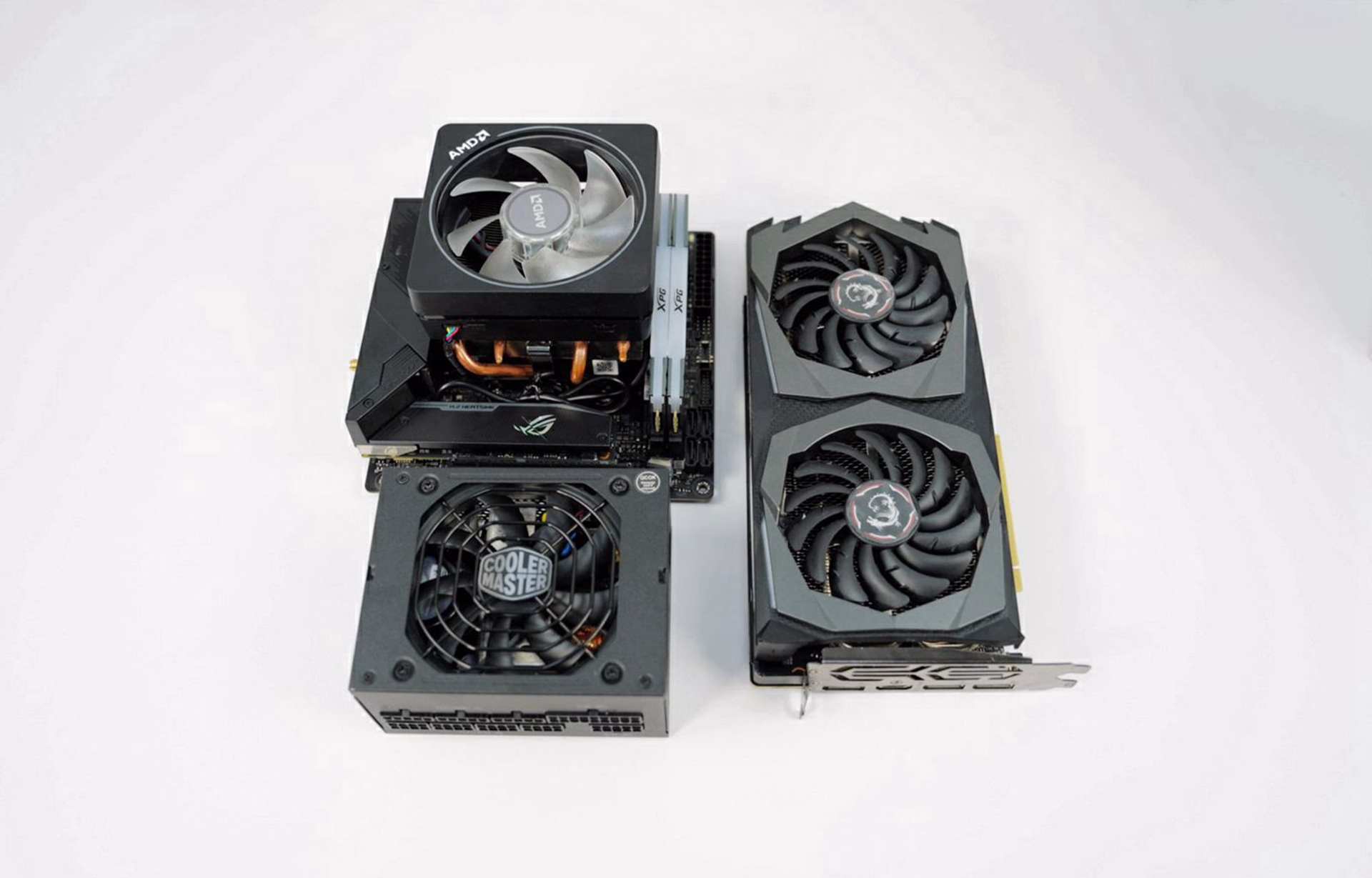

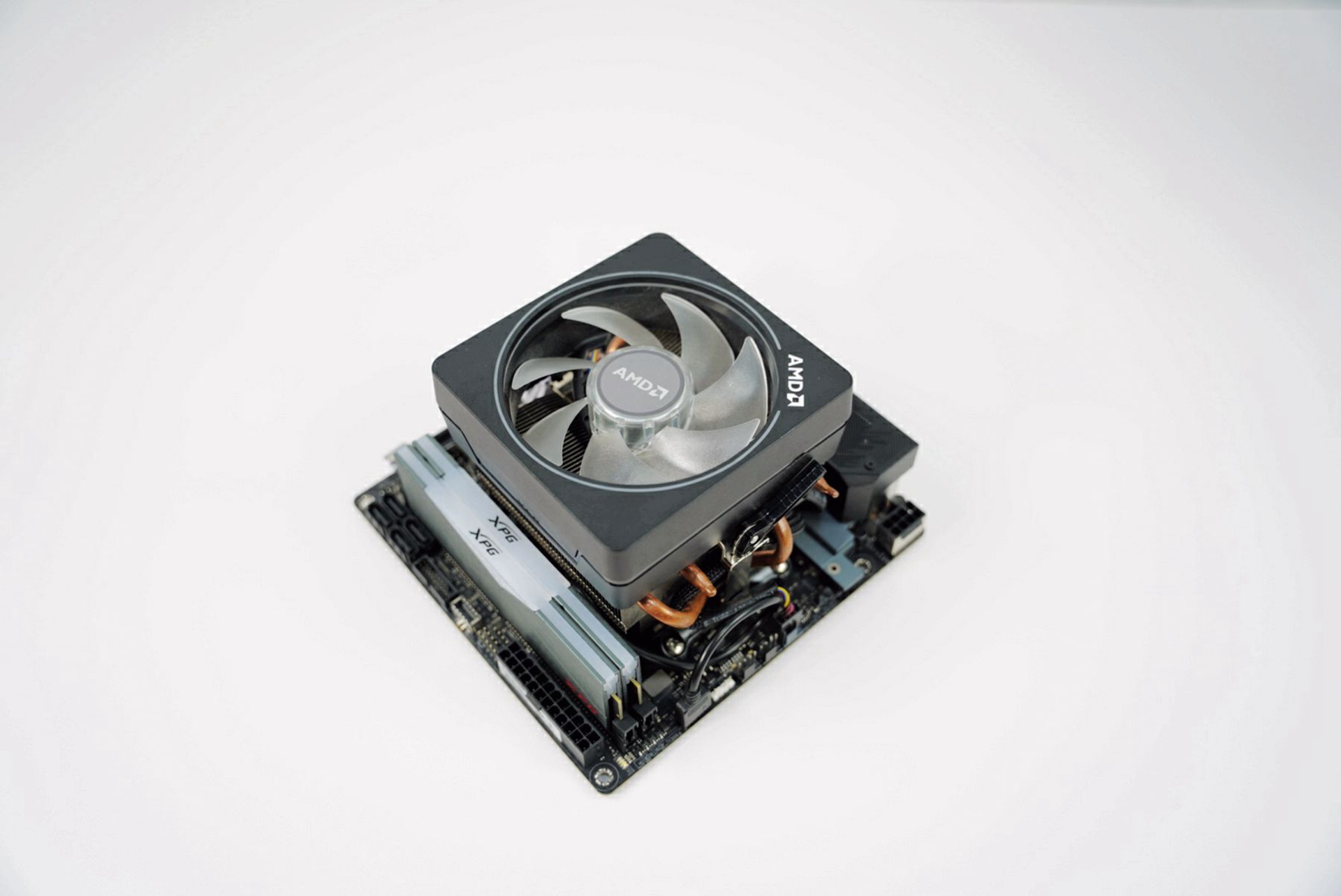

主板部分安装完成,加上电源和显卡装机前的步骤基本完成。

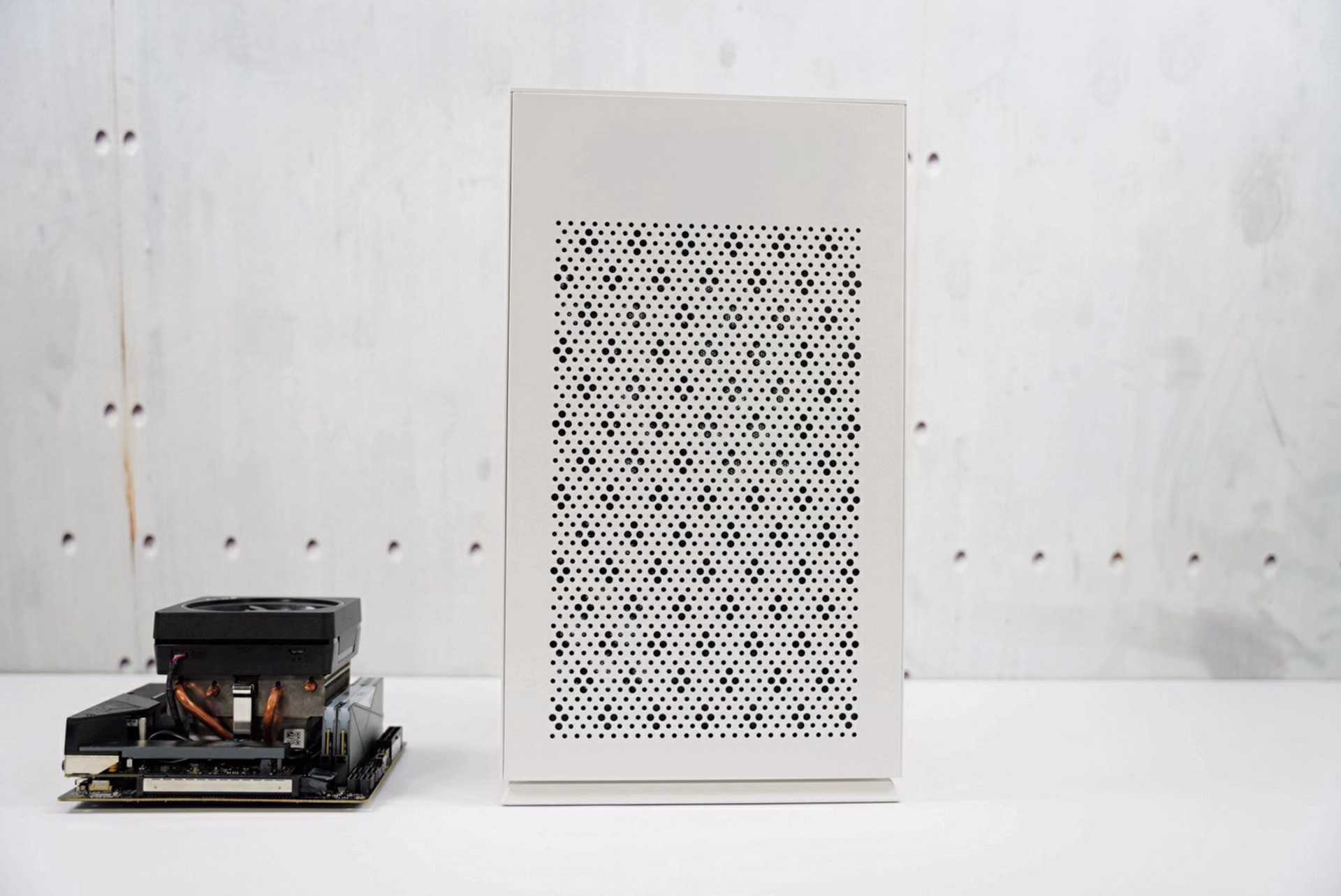

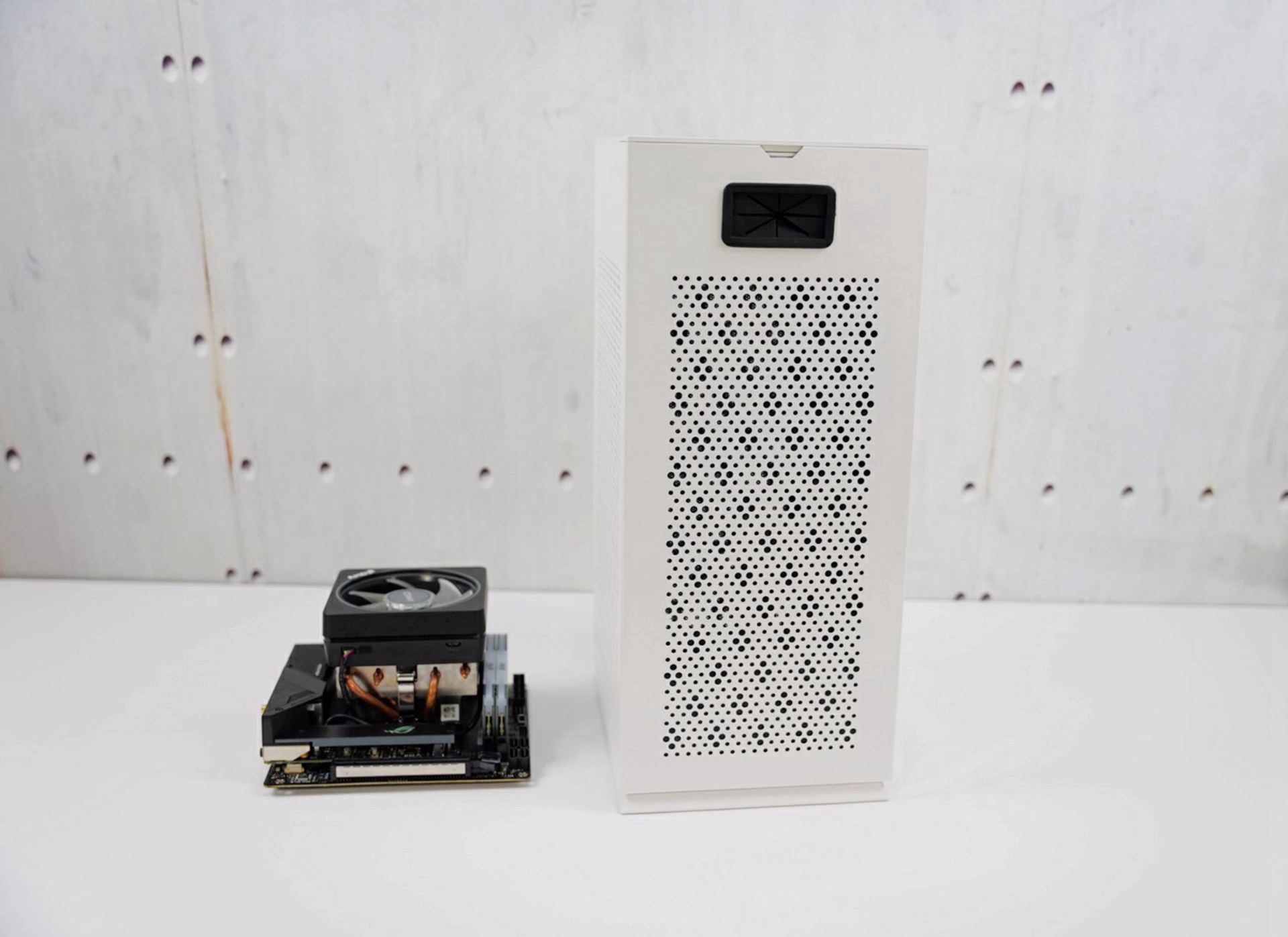

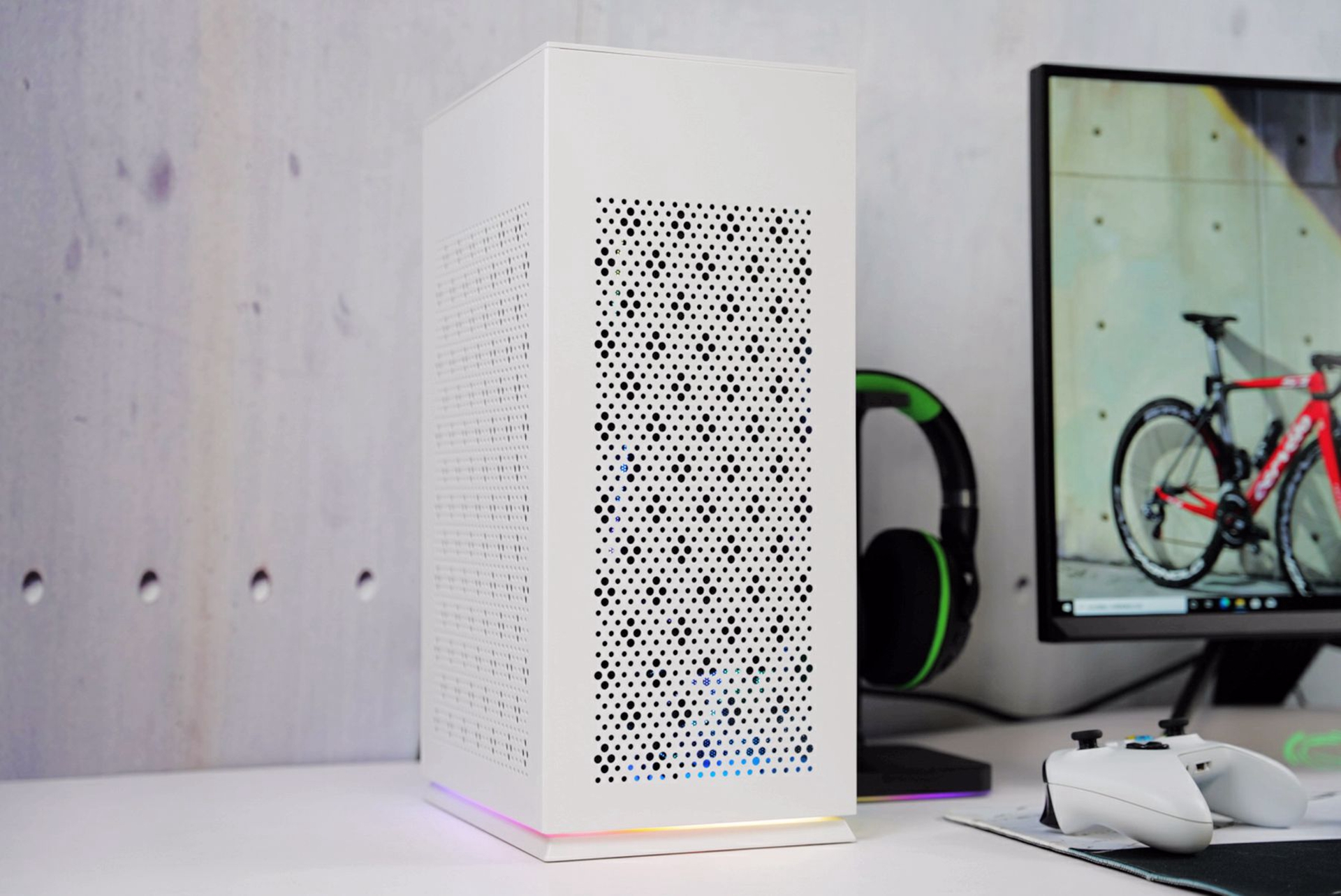

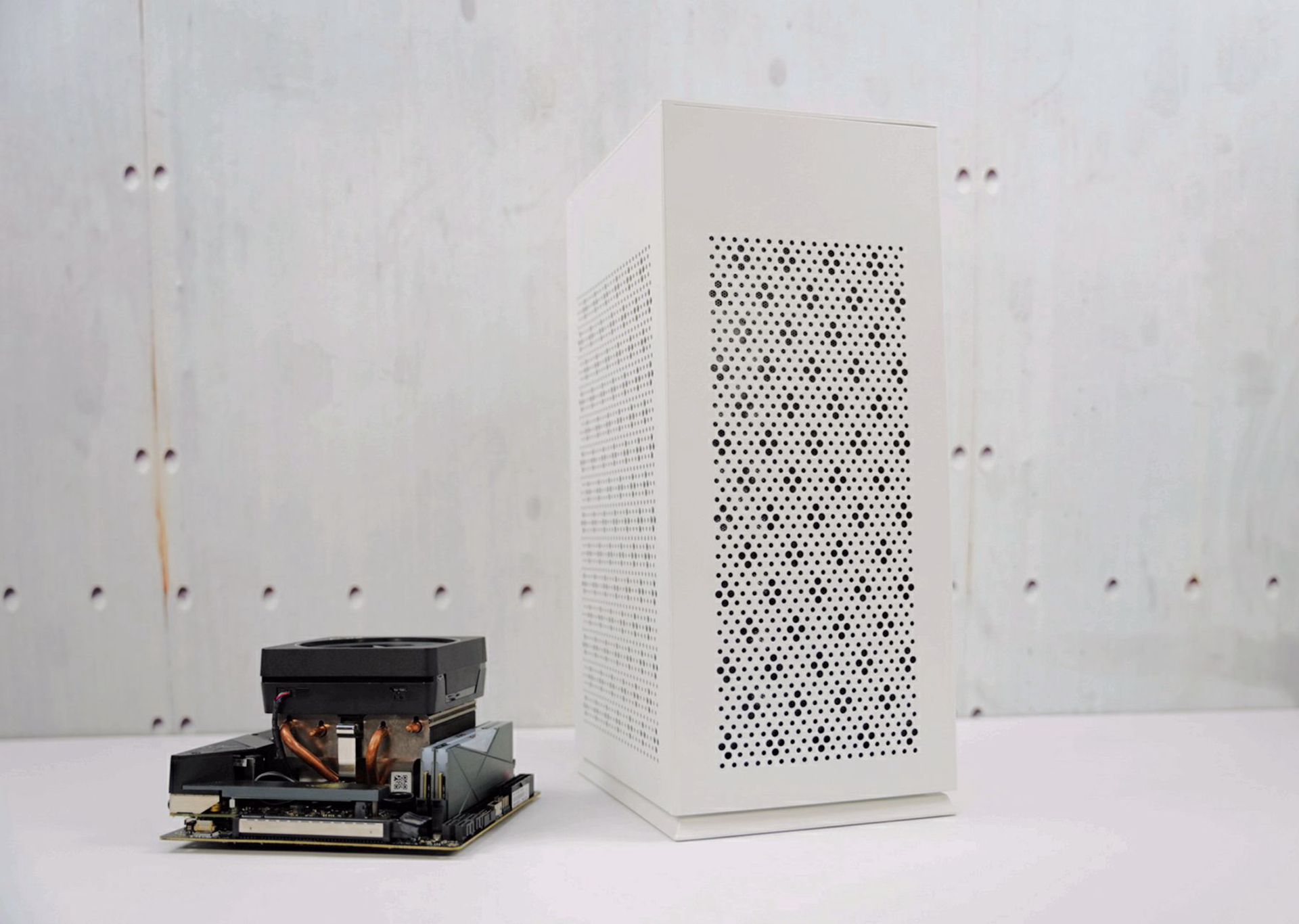

ITX机箱其实一直算是小众的装机,小有小的优点,至少在空间占位大大节省了,也方便放假来回搬运,体积小好处就是一个袋子直接带走。这次上手了这款立式设计的爱国者的S1机箱,全白色的外观,238.8mm*175mm*412mm的尺寸看起来很小巧。机箱的前后左右和上下面板均有大面积的散热孔。

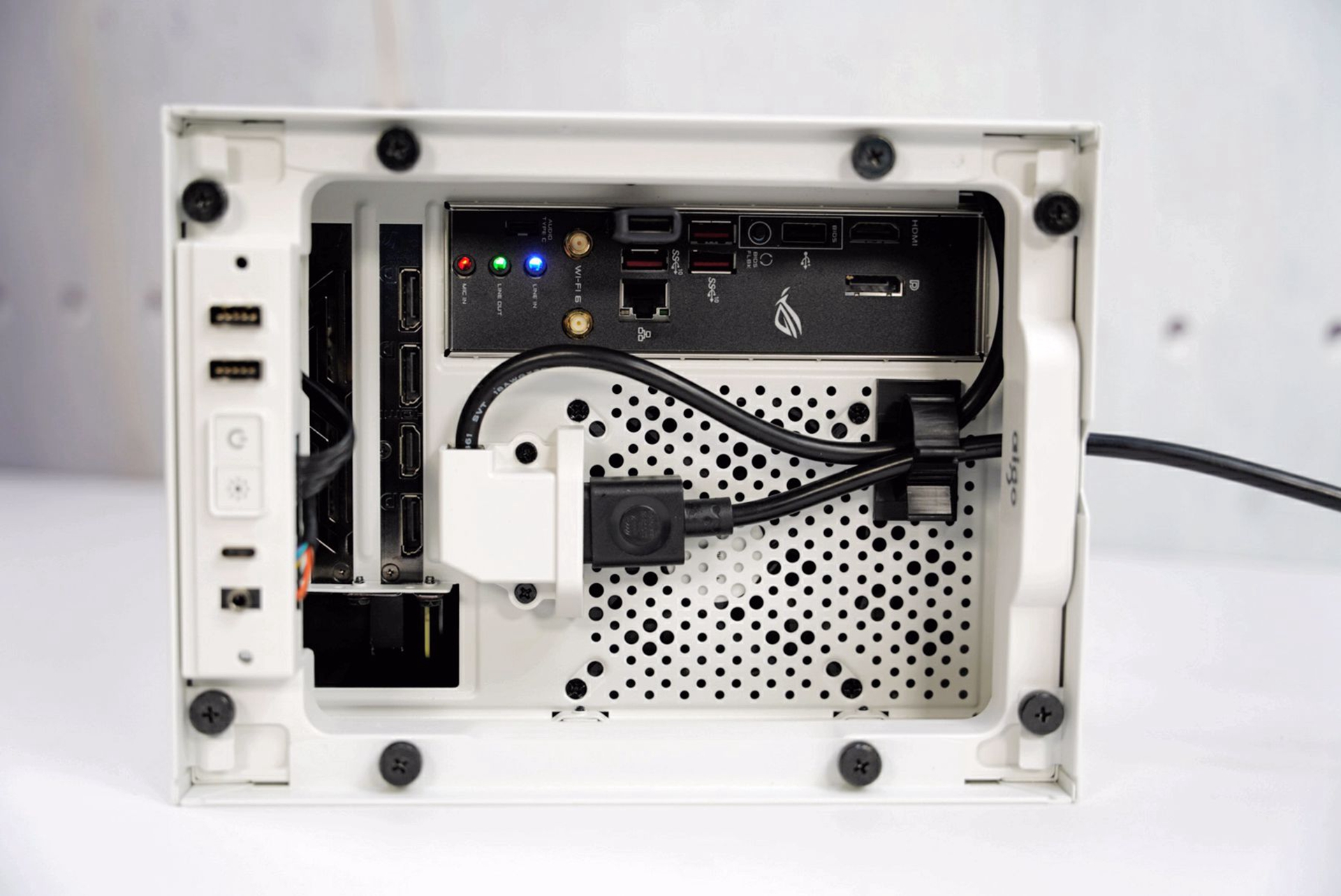

机箱采用上置背后的出线孔,进线口橡胶环进行保护。顶部的面板是磁吸式的开合设计,平时打开的时候很轻松。

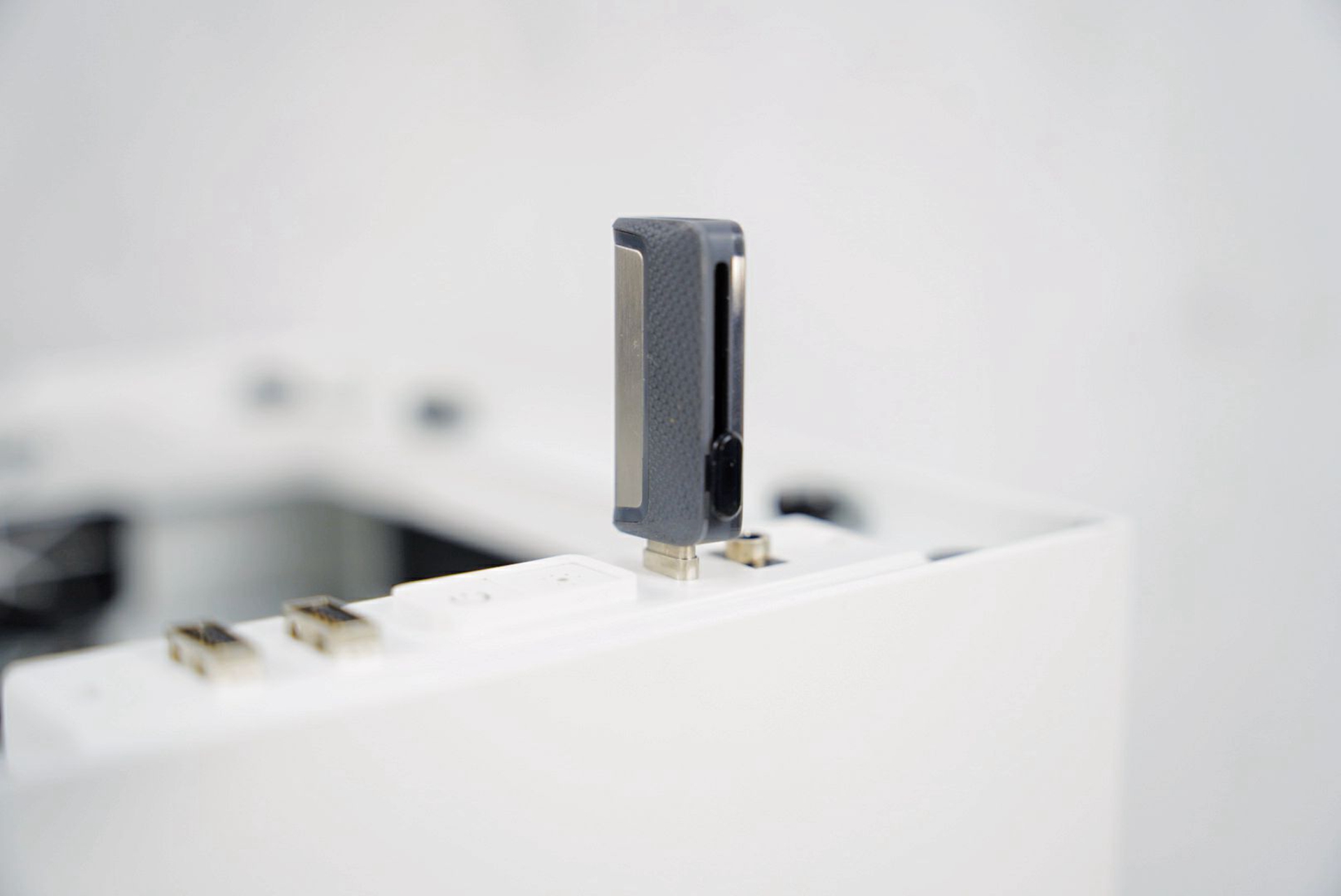

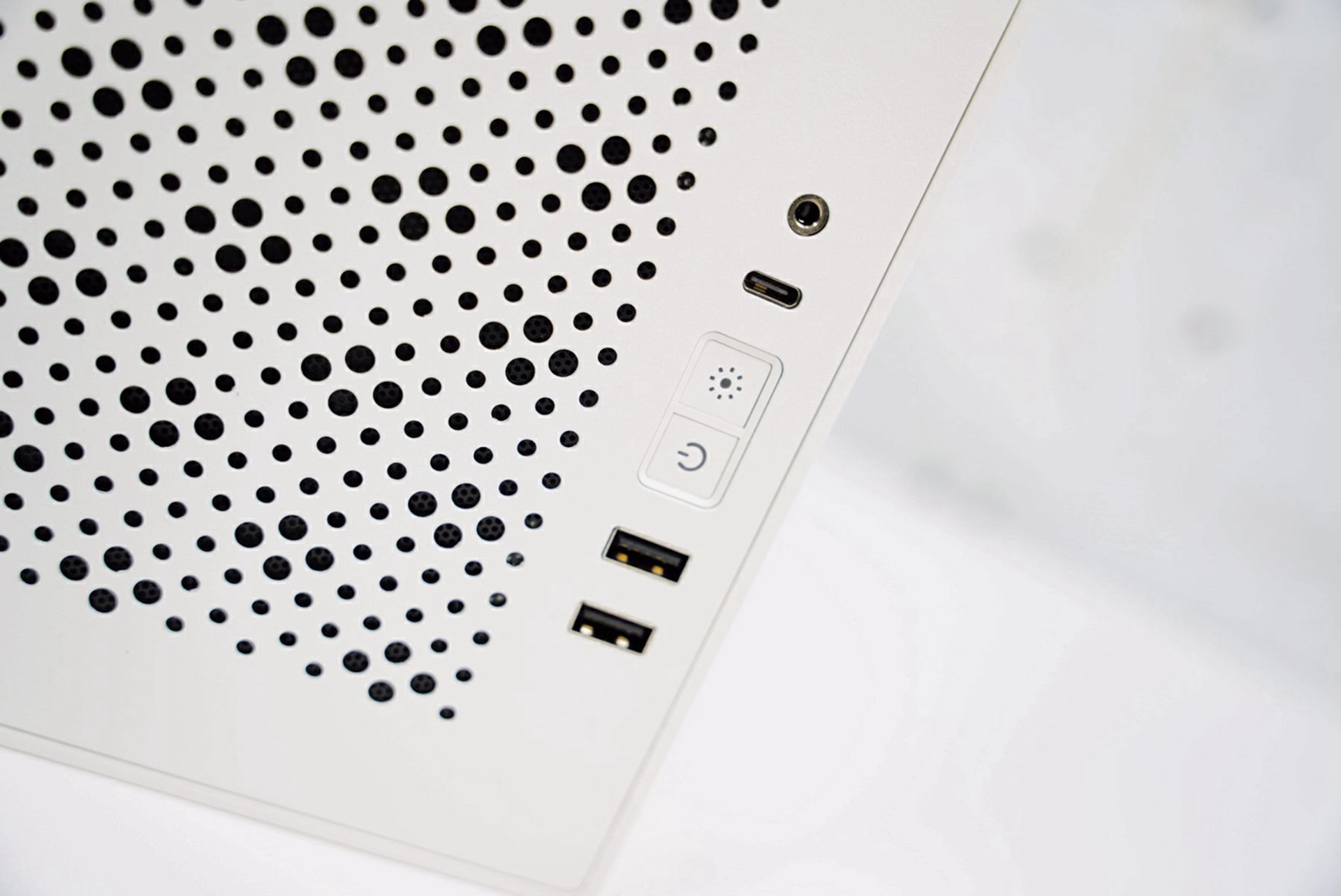

上置I/O面板,除了常规的开机键位和USB3.0之外,还设计有TYPE-C和灯控按键和一个音频输出口。

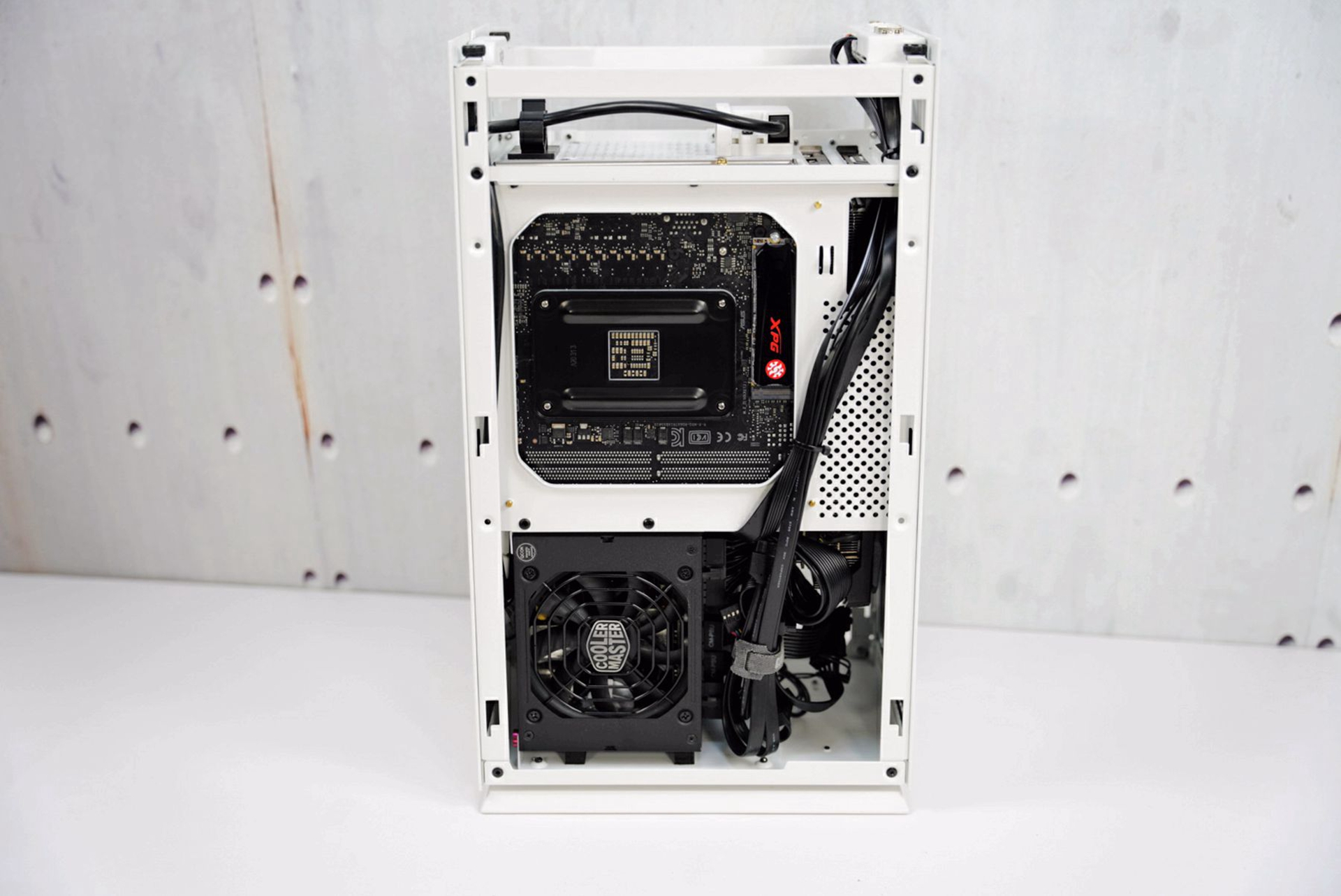

打开四面侧板,就可以了解到箱体内部的架构设计了。从内部的规格上看,这里可以支持SFX/SFX-L的电源,显卡限制尺寸为320mm*147mm*61mm,风冷散热限高134mm,侧面可装240水冷,背挂可装两个SSD和一个HDD(占用一个风扇位)。

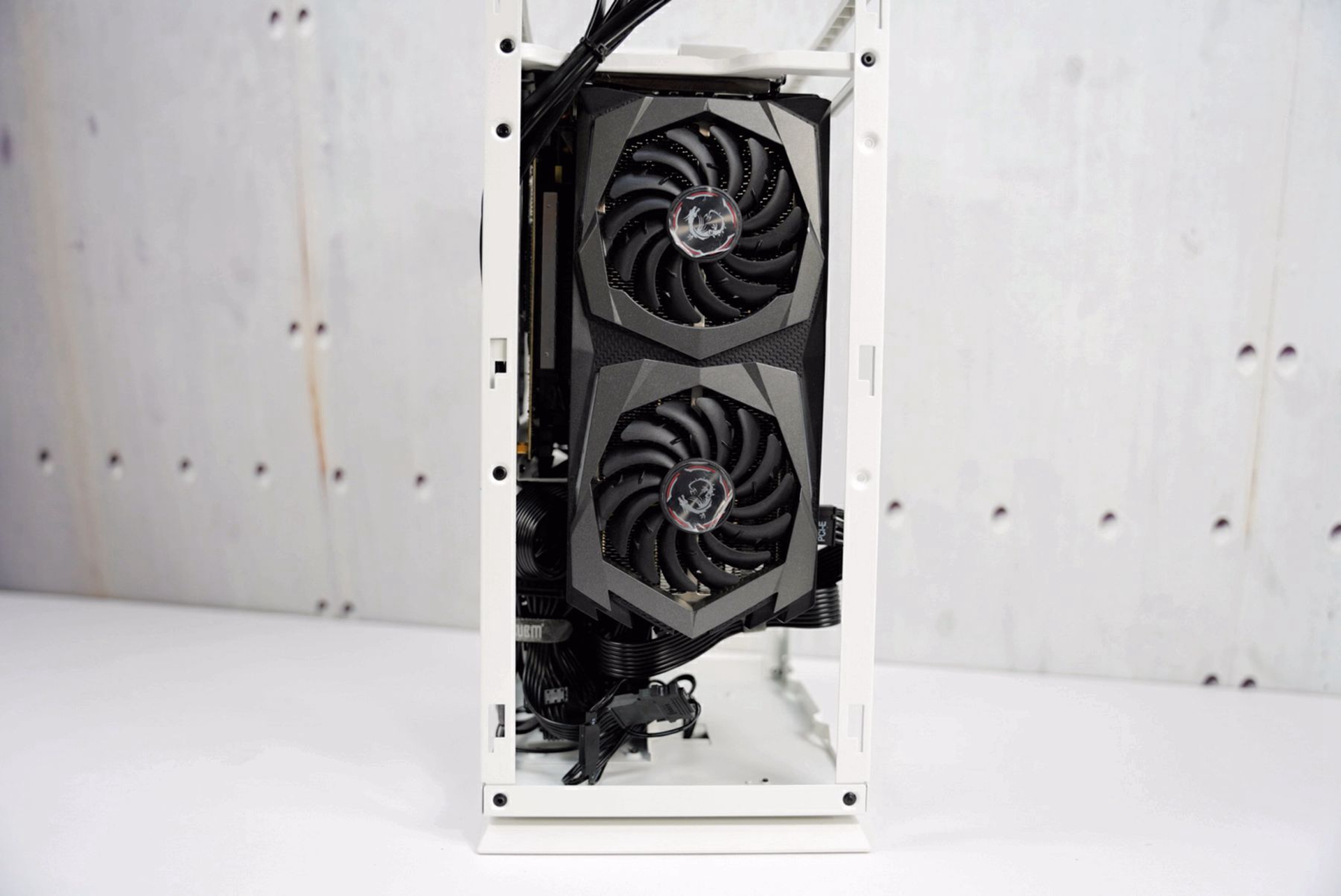

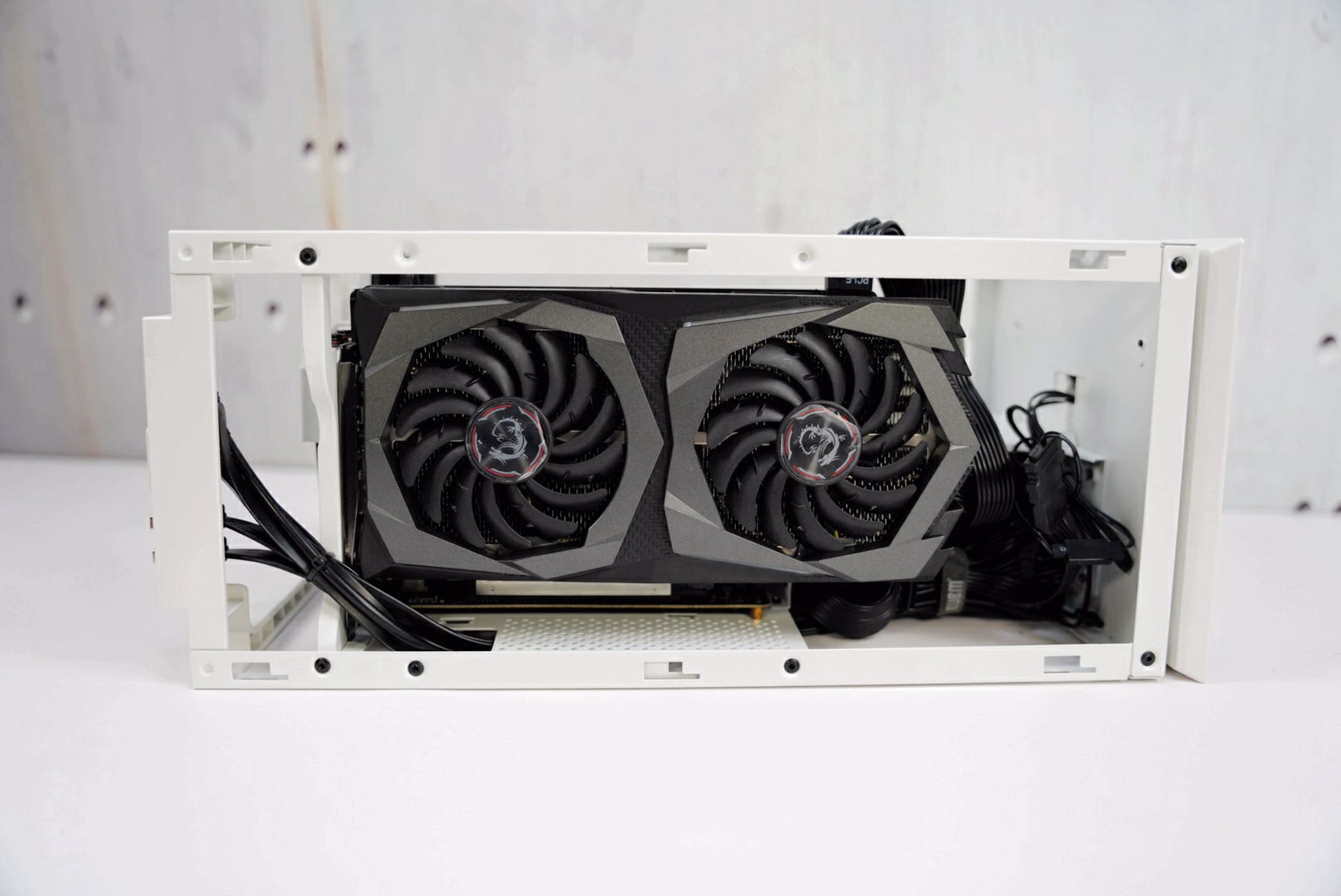

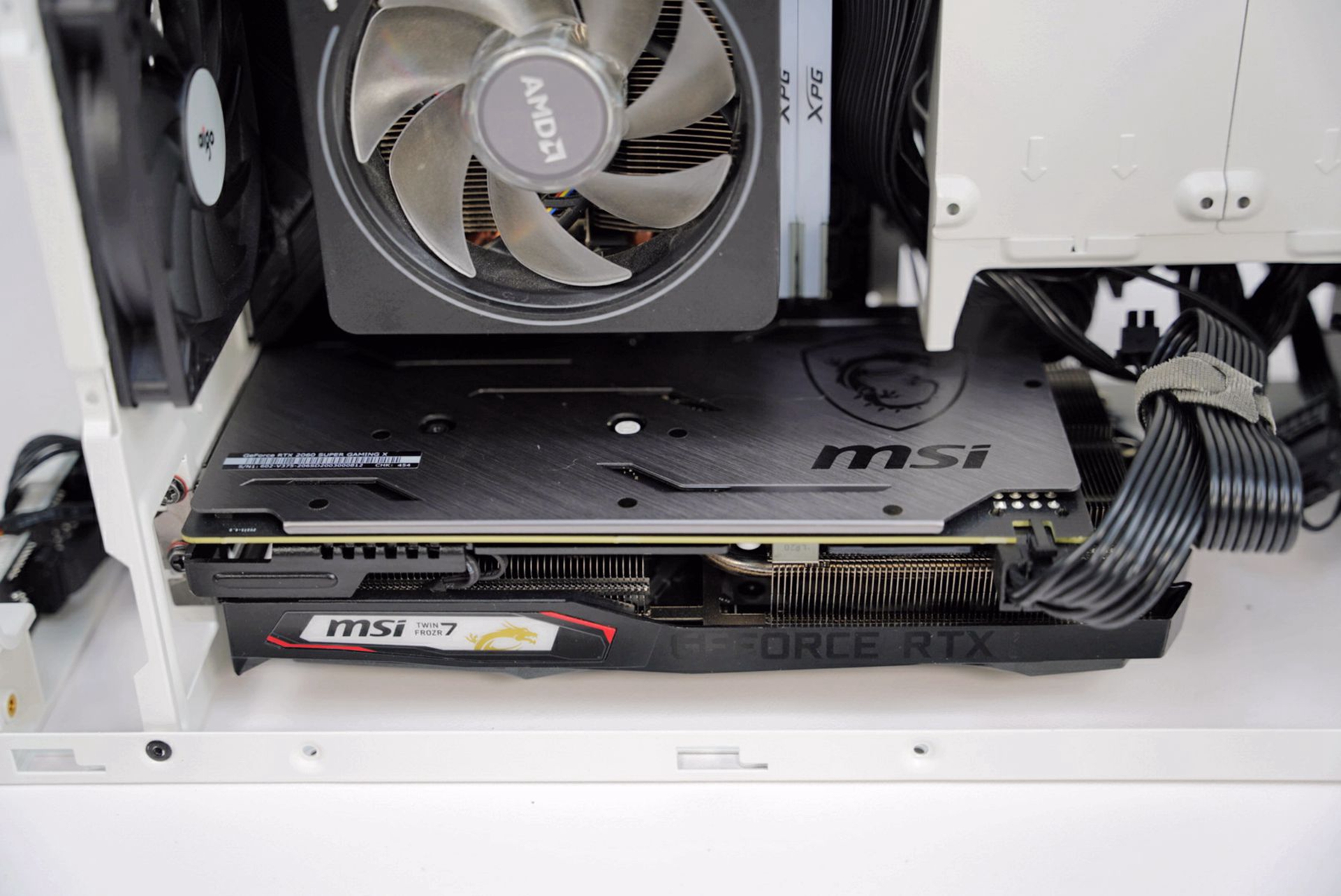

在显卡方面,最近看了下新出的30系显卡那价格……….还是老老实实使用自己现有的2060S显卡吧。基本不用考虑所谓的新显卡,也没这么多钱去折腾。安装时必须考虑到显卡的长度和显卡的厚度,S1最大支持320MM以内的显卡长度,61MM以内厚度,但是在安装时可以发现,对长显卡的支持还是有条件的,第一个是必须留意电源线材的藏线位会不会和显卡有冲突,还有就是显卡要是超过了61MM厚度的话就很难安装了,散热风扇很贴近面板。





所以ITX机箱还是这种小巧的双风扇的显卡适合安装,安装起来基本无需考虑兼容问题。







所有配件也基本安装进机箱了,下面来看下内部安装后的效果。

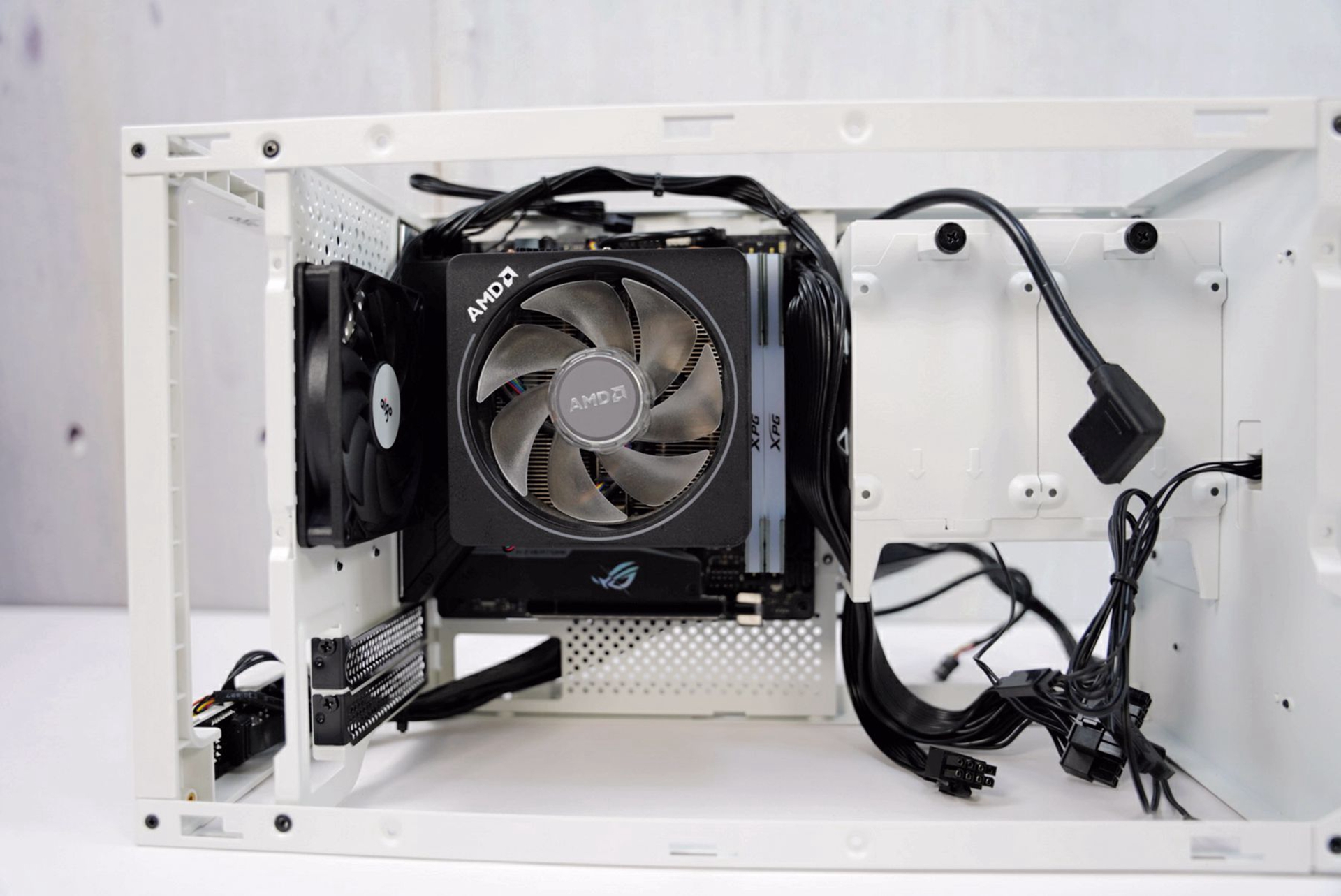

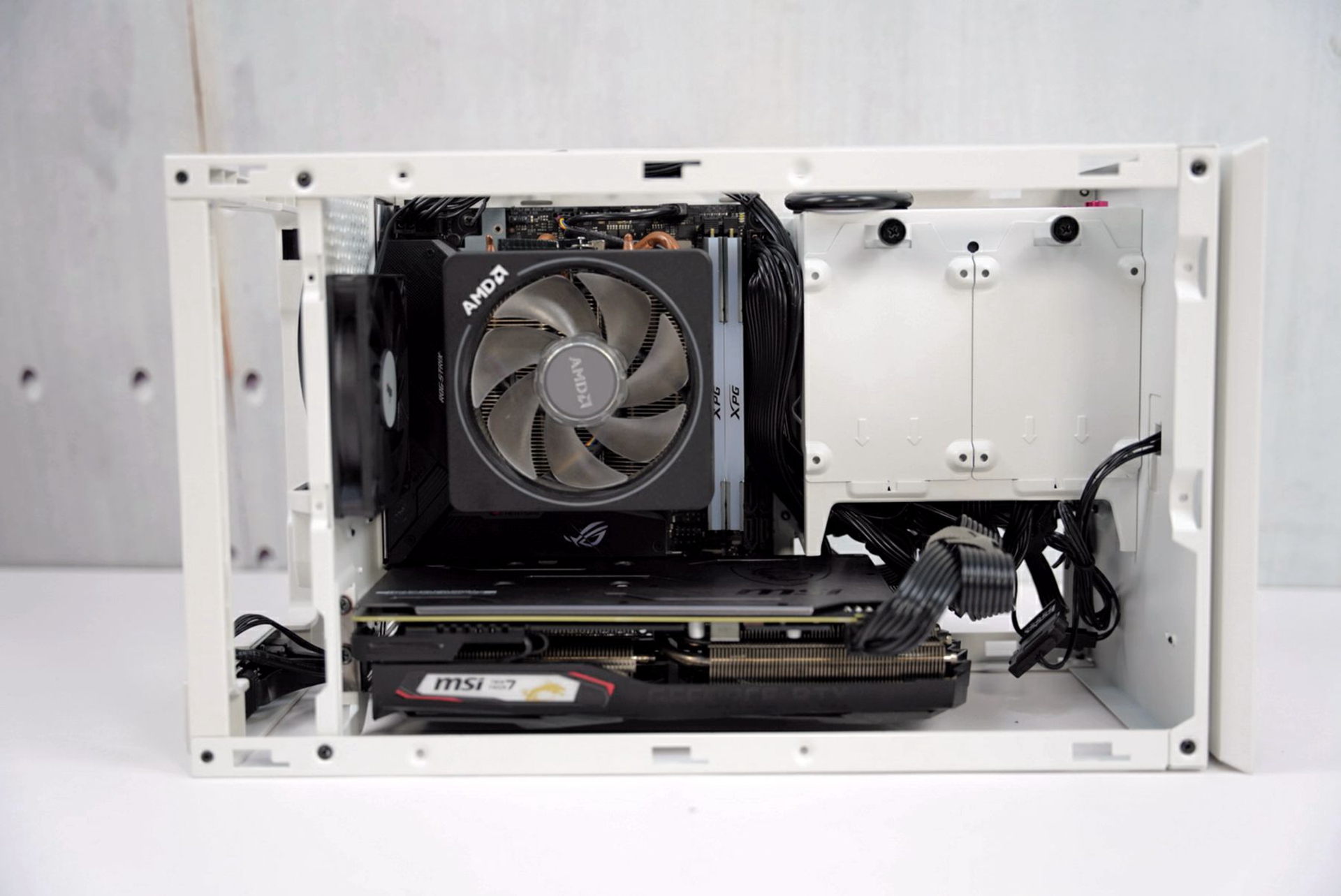

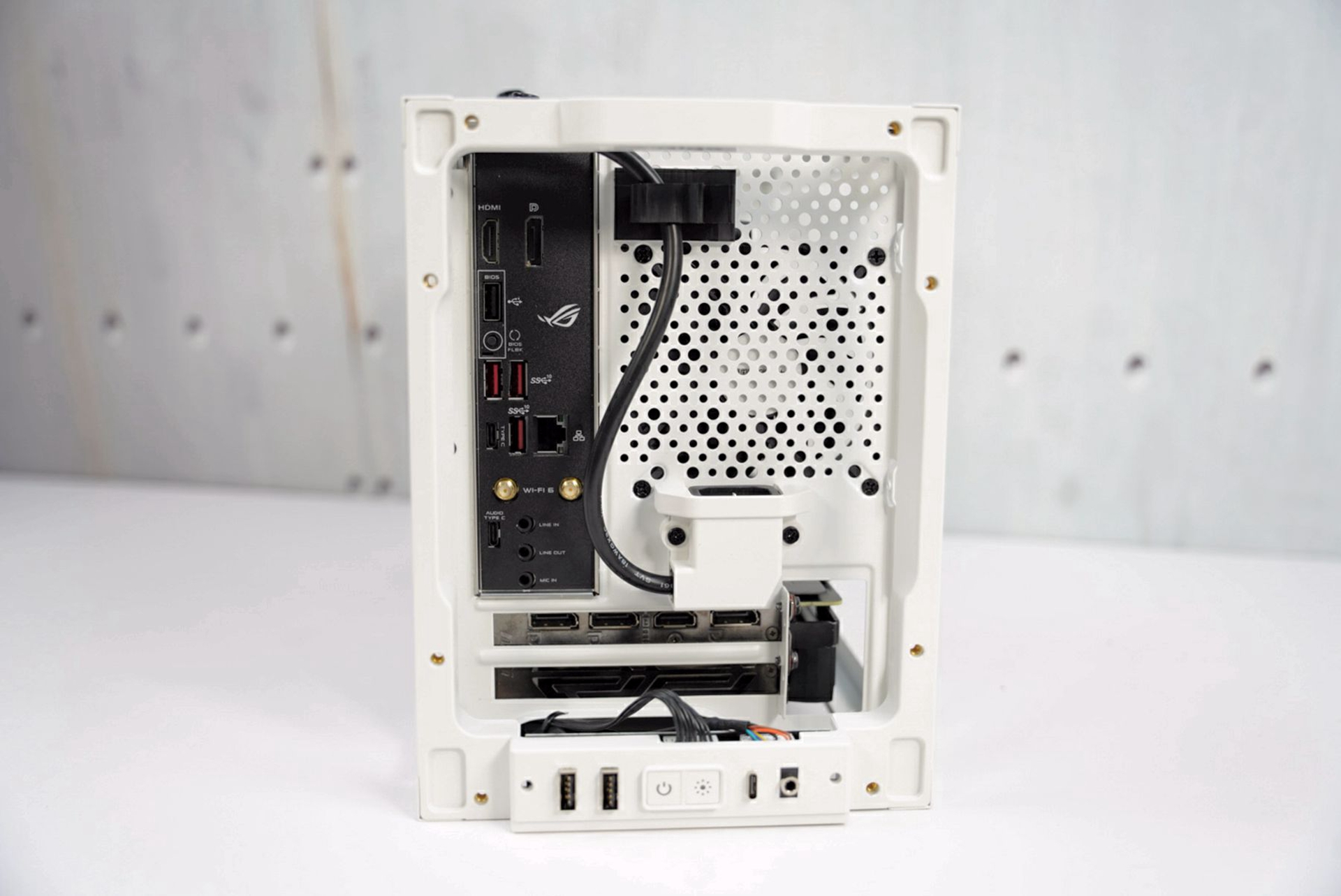

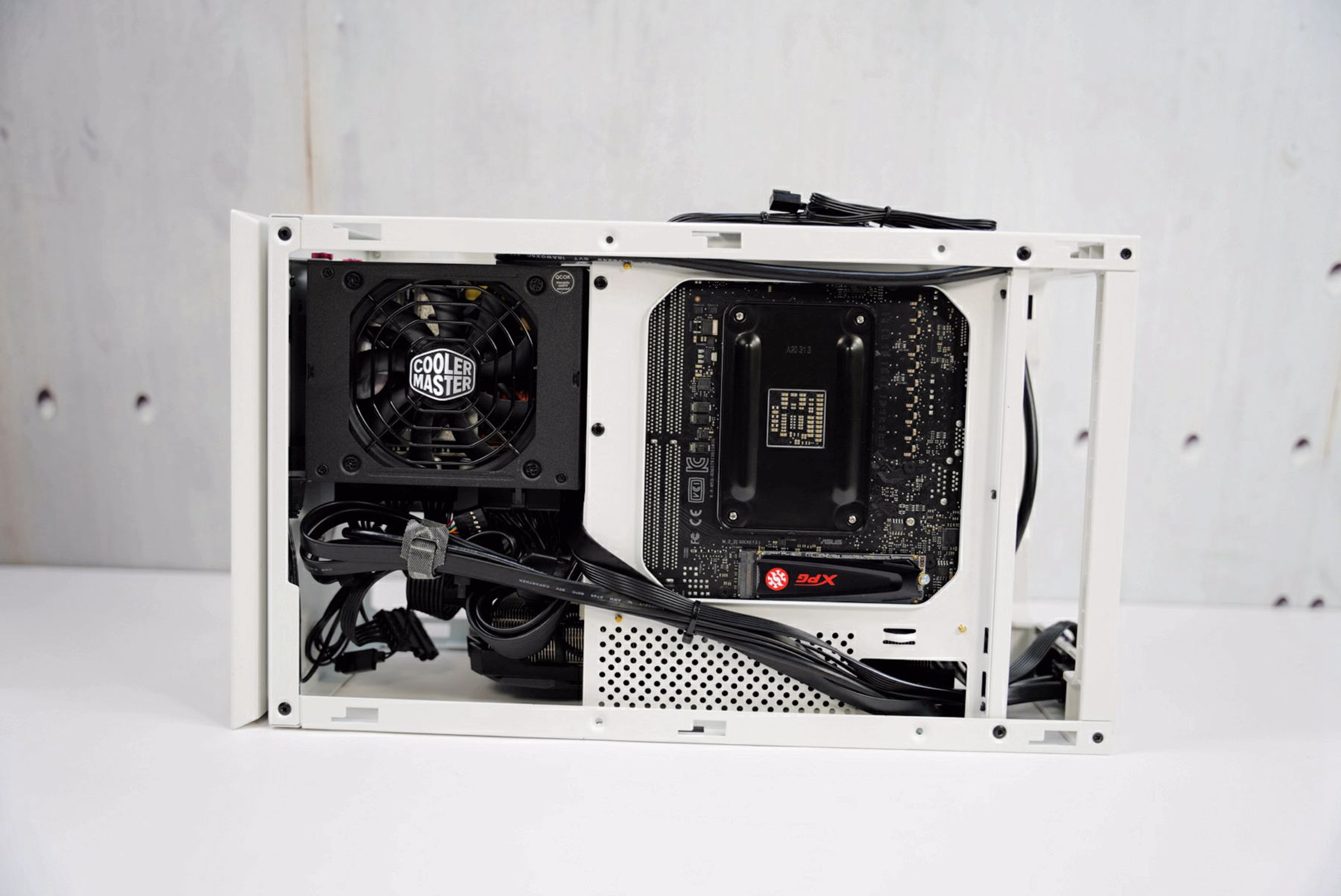

顶部安装效果:

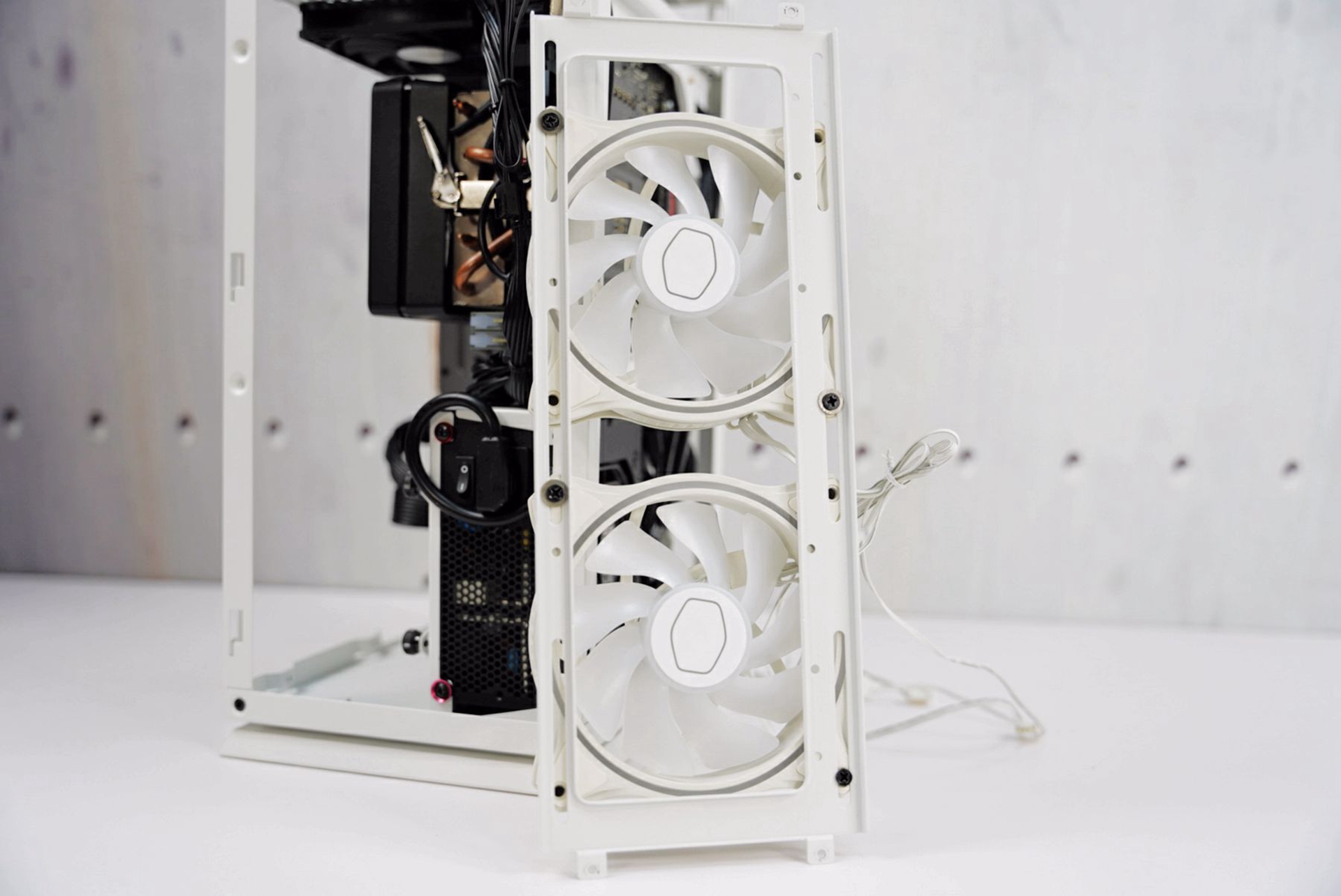

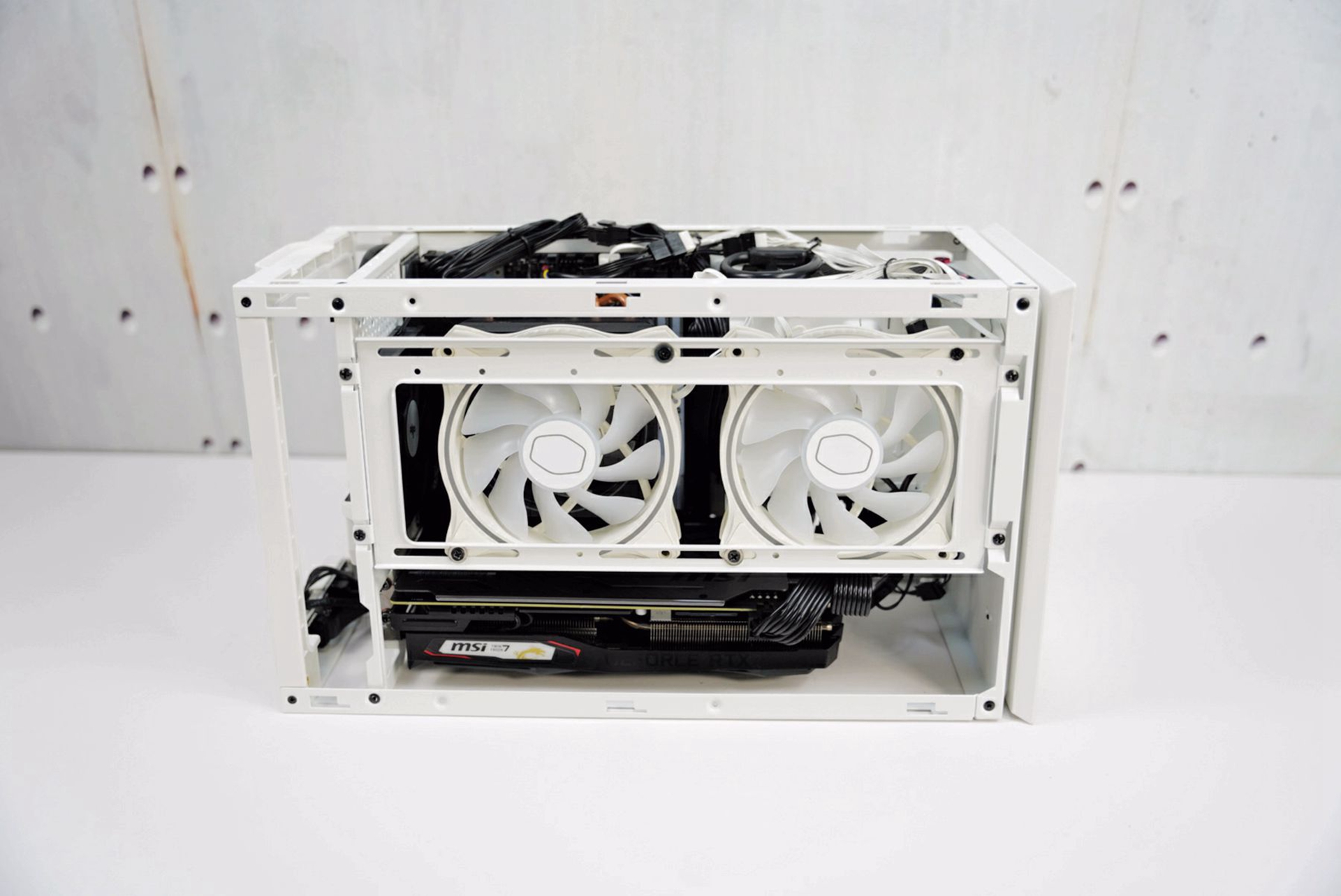

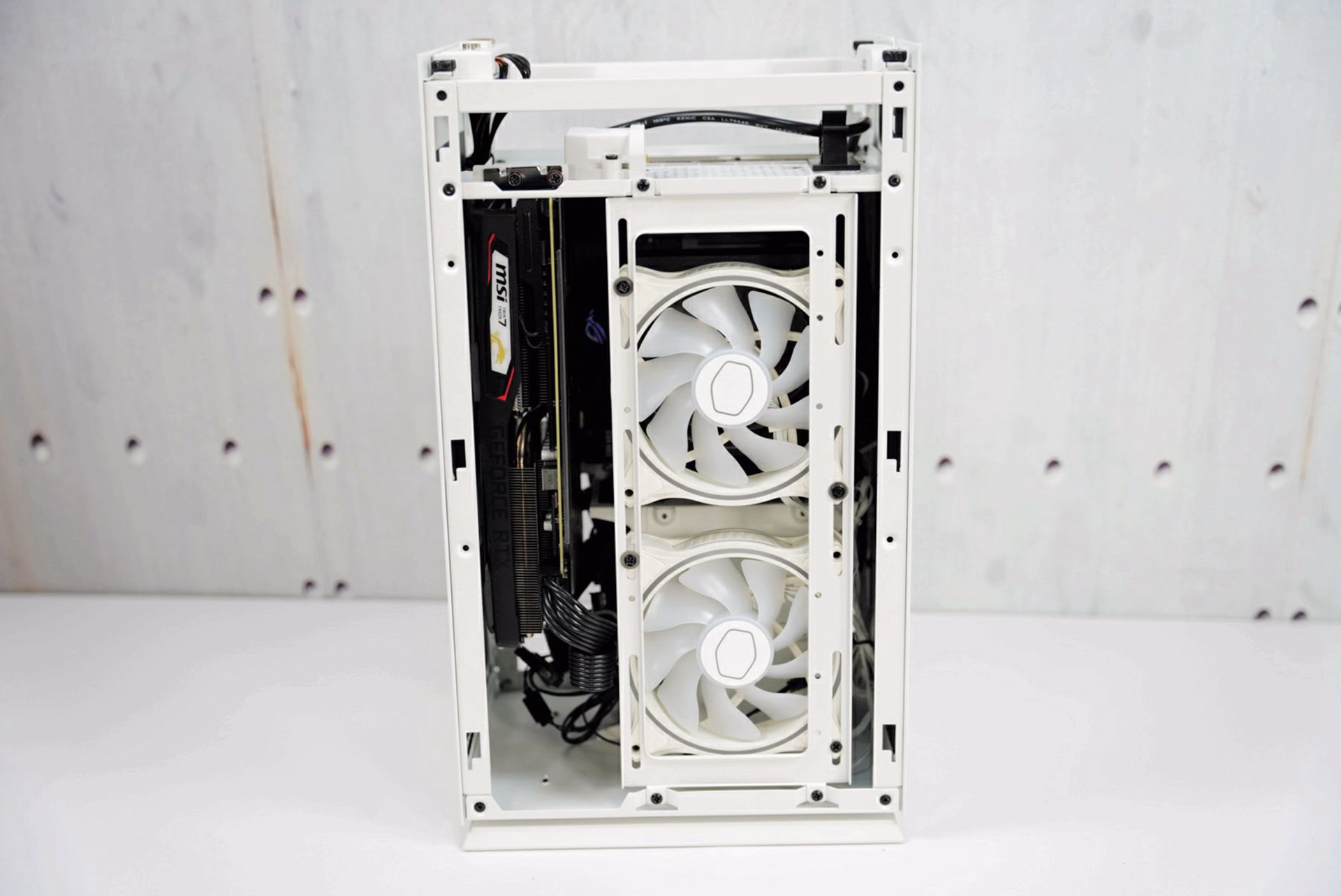

为了增强侧面的进风,可以通过机箱这个多功能安装支架来实现风扇安装,这个支架可以安装冷排支架来对机箱进行240水冷的安装,或者是像我这样安装2个风扇作为进风补充,不过散热只能使用低于80MM高度的风冷散热,这个支架还可以进行硬盘安装,还是非常方便的。假如想进行塔式风冷安装的话,机箱最高支持134MM小型塔式风冷安装,但是必须把支架拆除才可以安装。

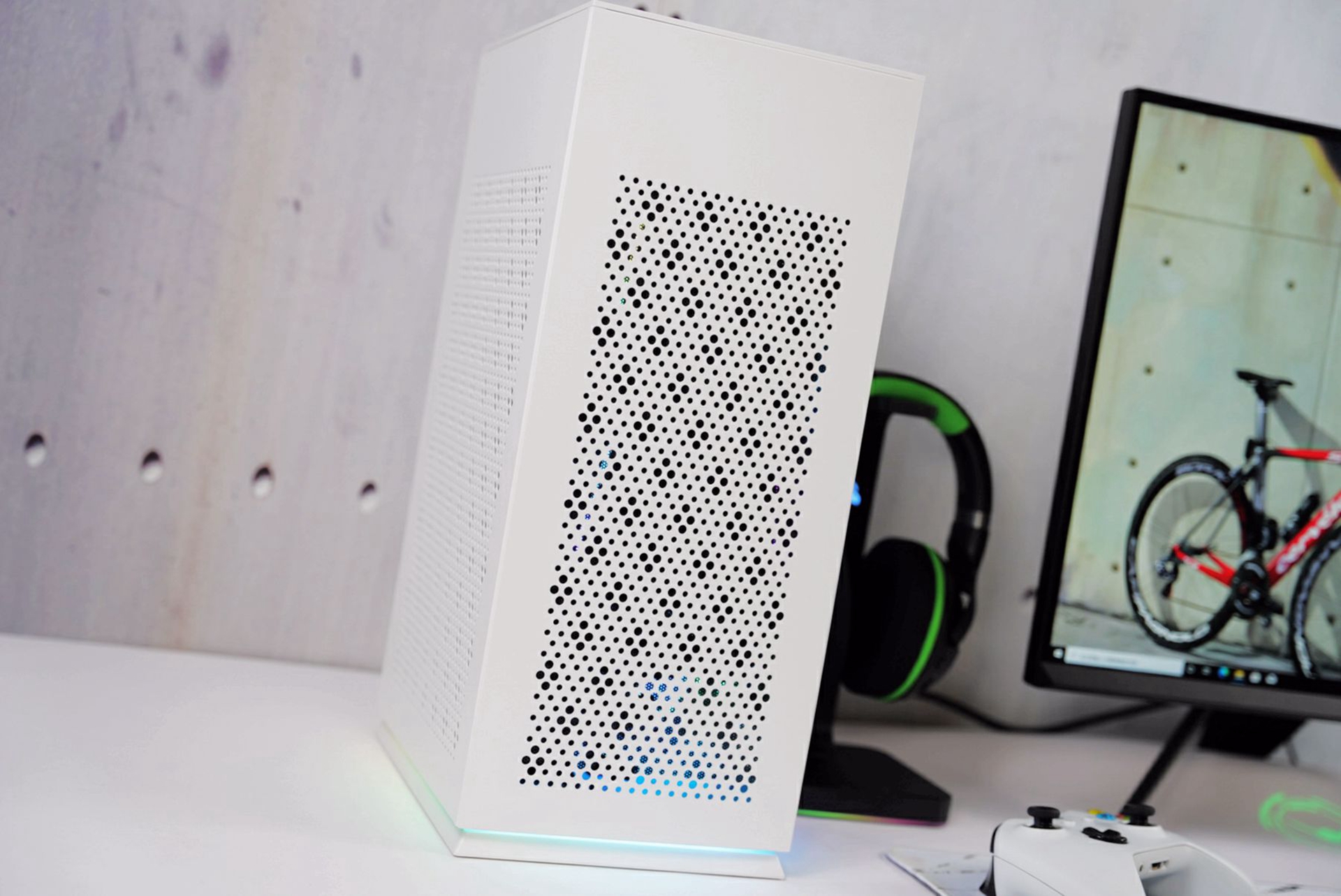

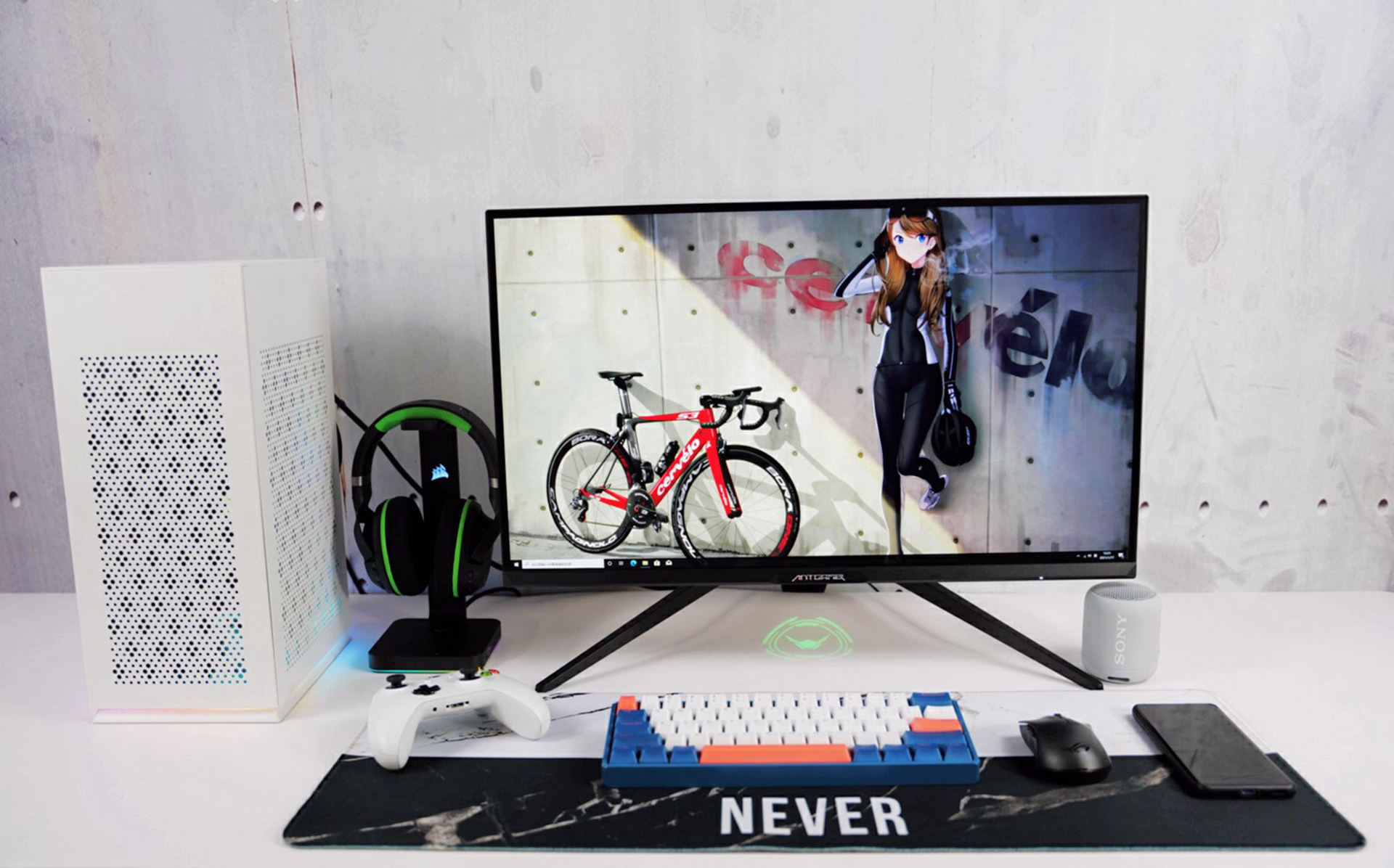

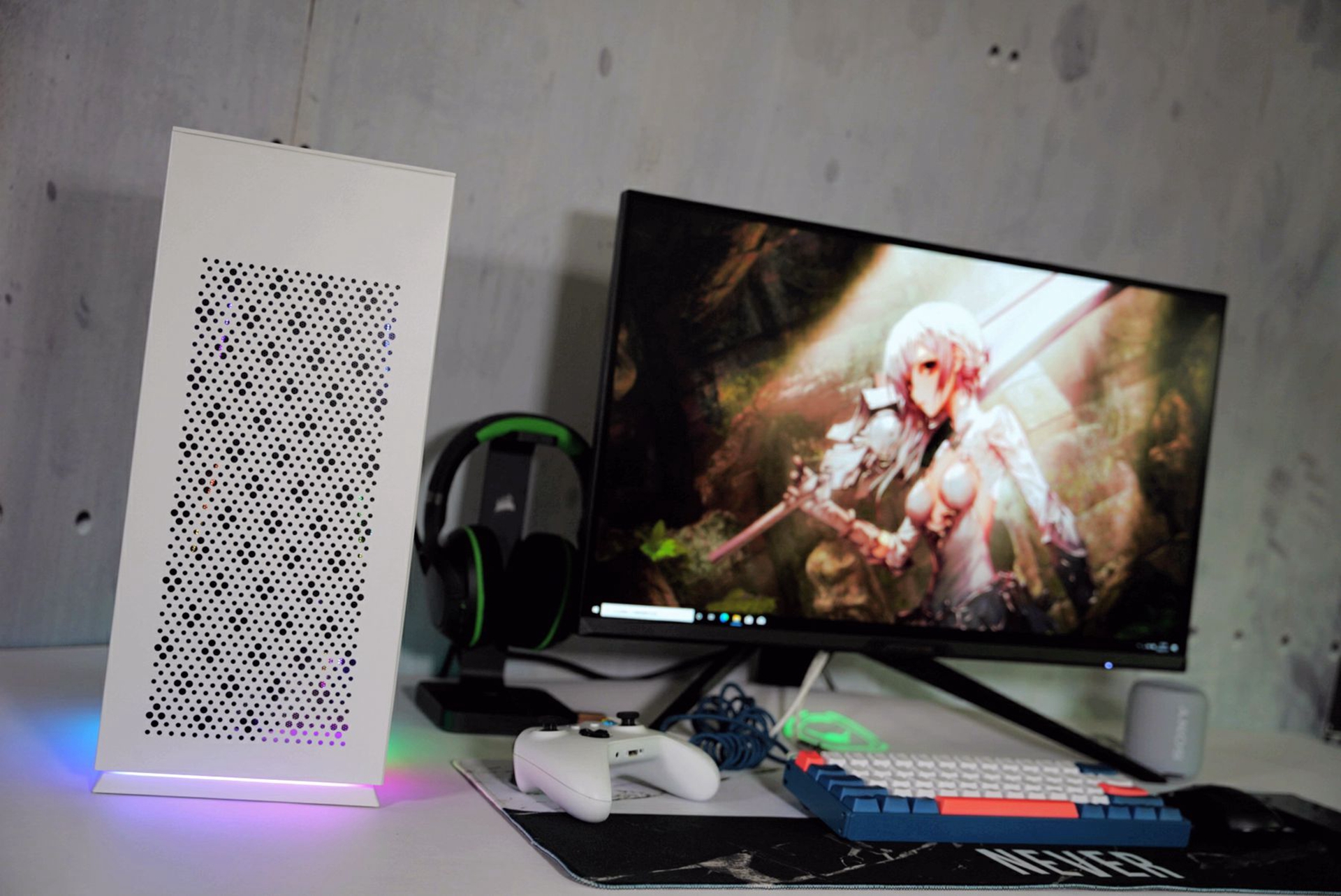

主机立式的装机展示。线材经过整理后,整体还是比较简洁的,个人觉得要是在电源舱哪里可以添加个可拆卸的藏线挡板,这样会更实用。

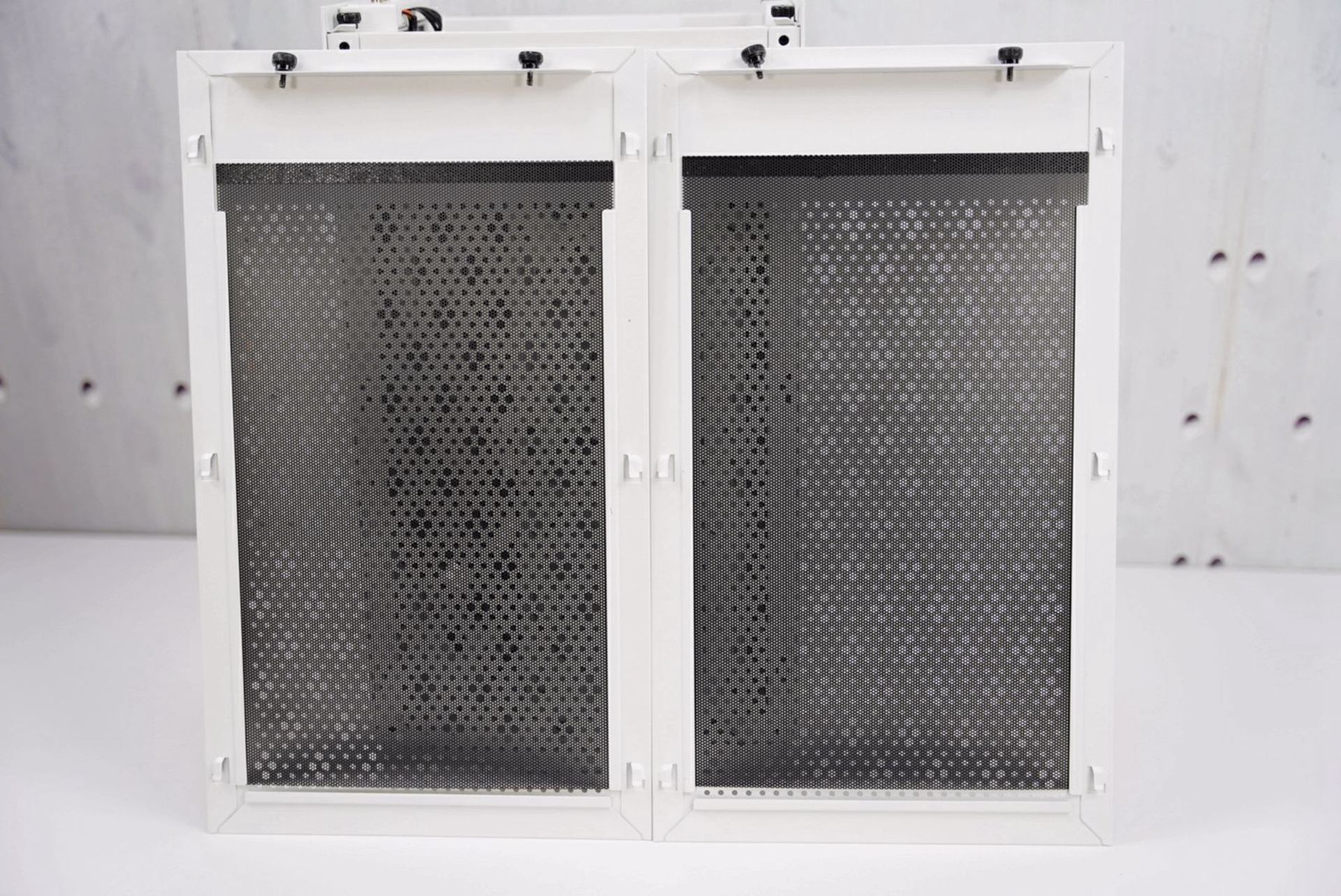

四块侧板都有磁吸防尘,还是很实用的。

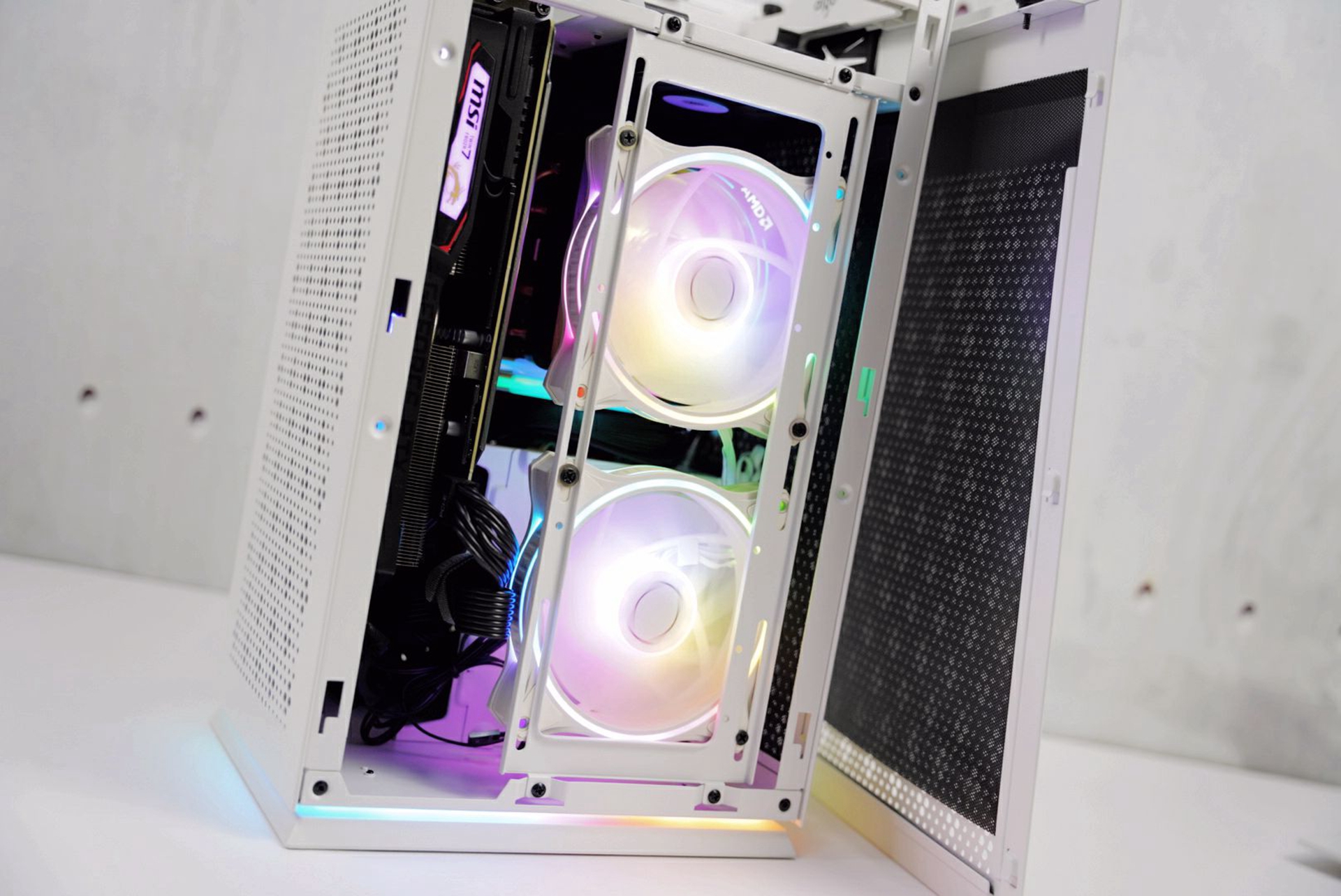

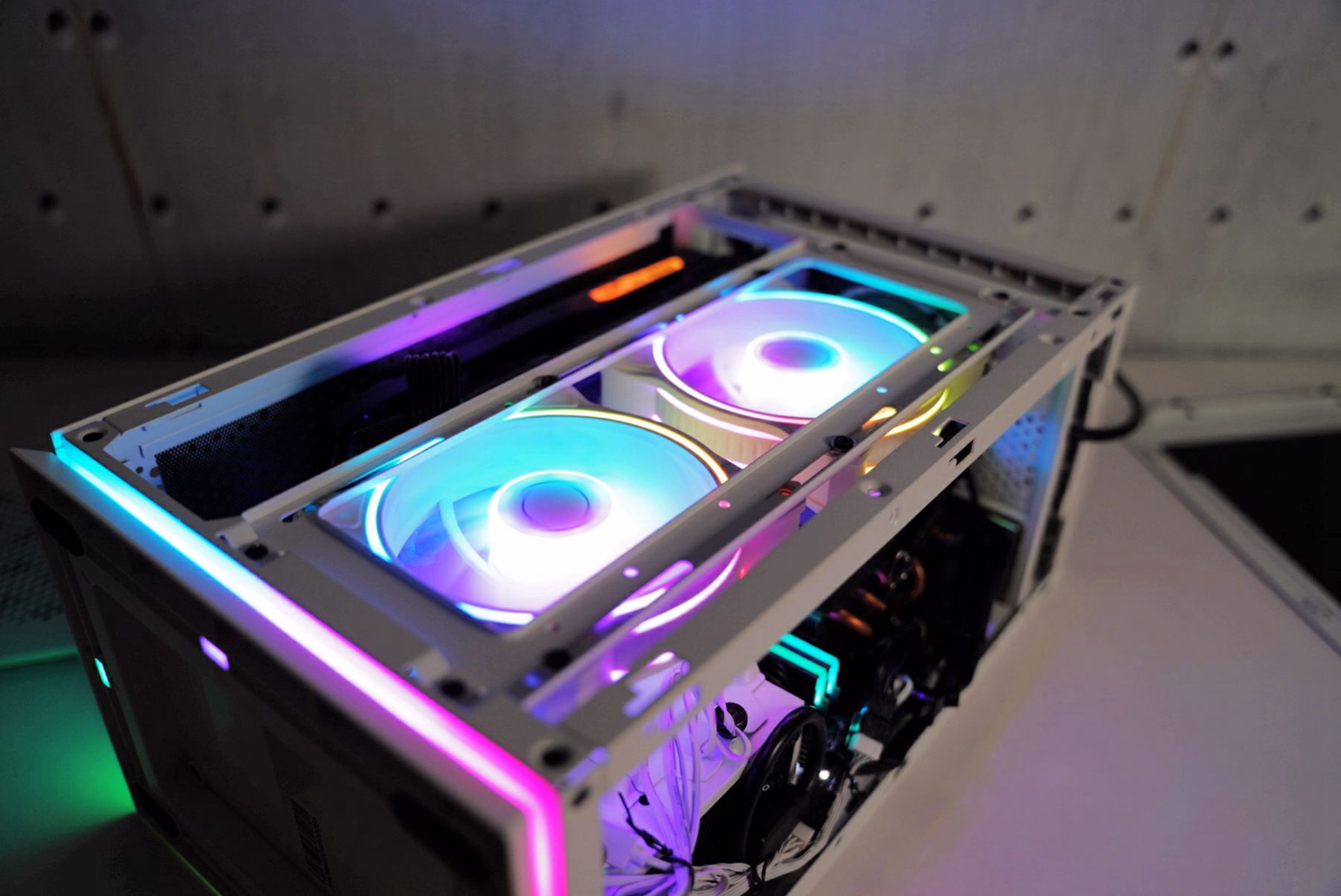

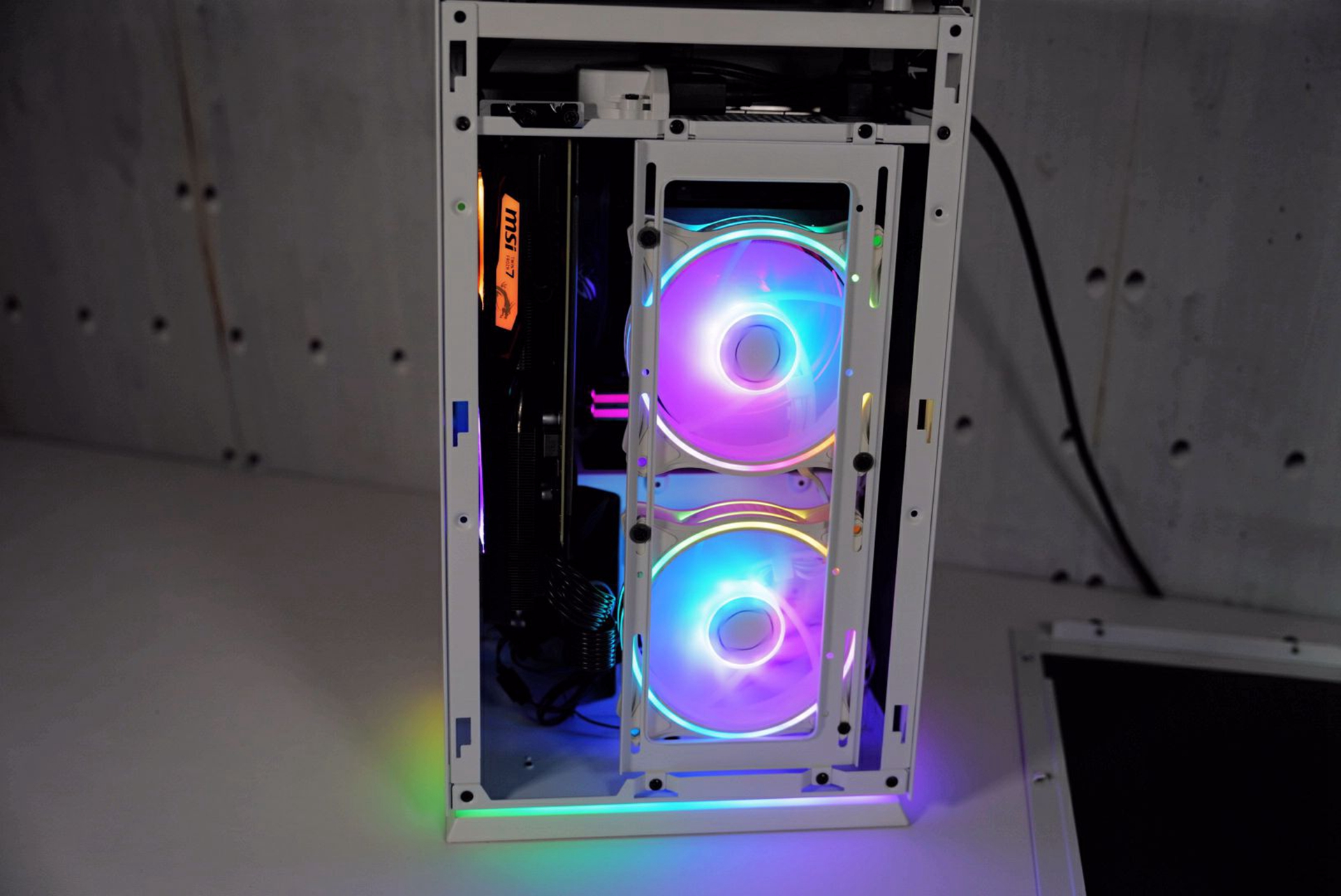

最后是亮机展示,侧面添加2ARGB进风风扇还是非常养眼的。

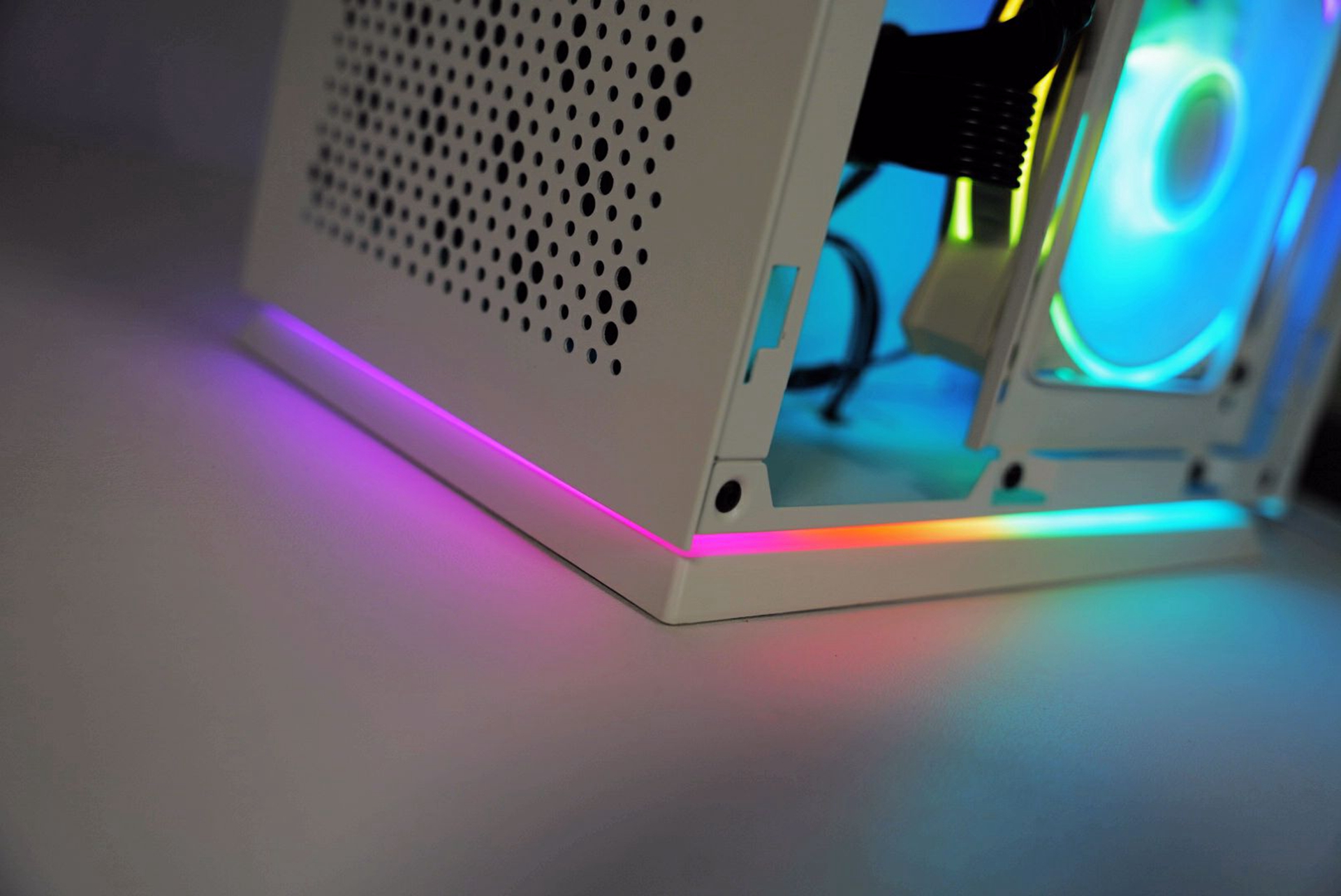

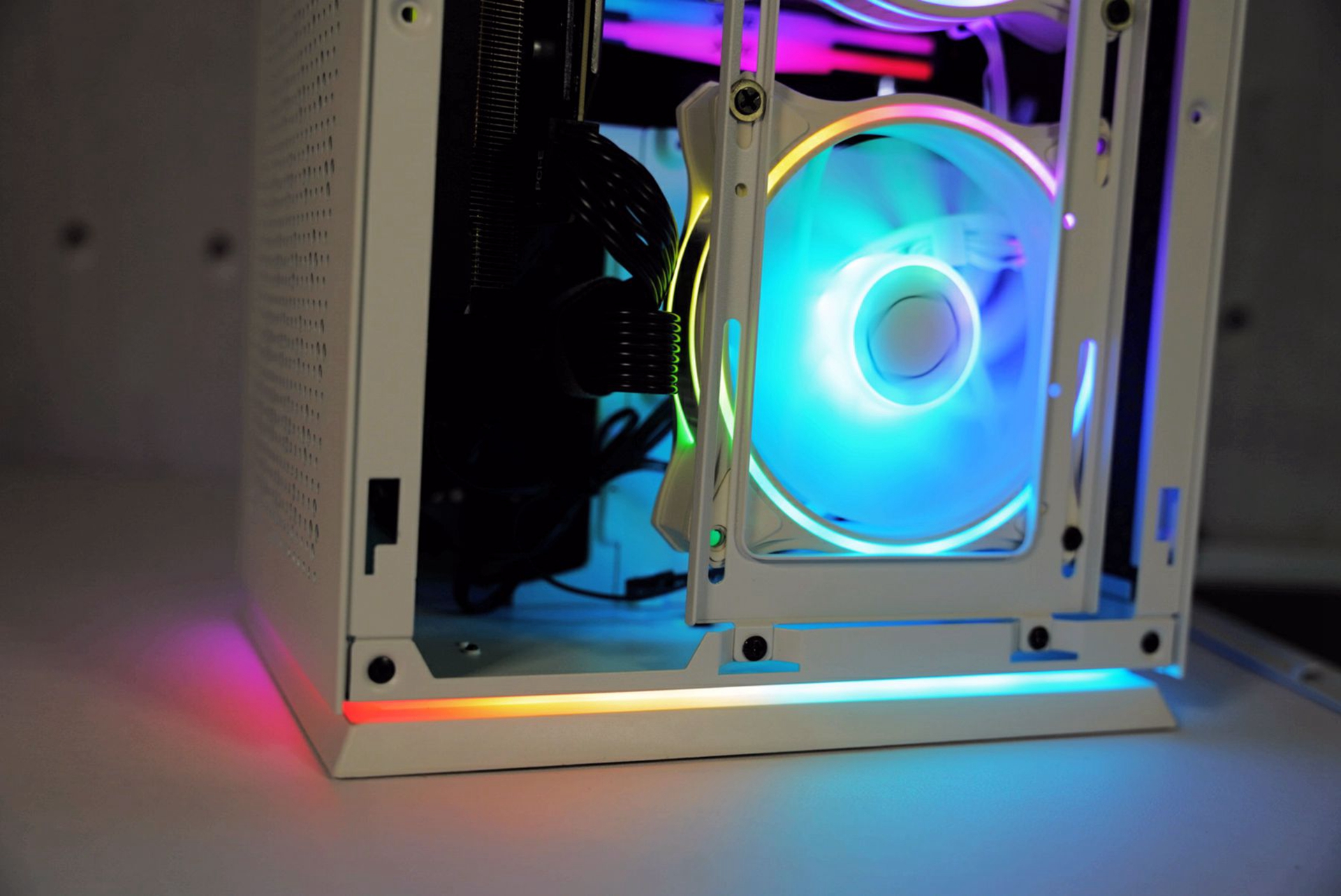

这款机箱还有个吸引眼球的小设计,就是360度全包围的下置随开机启动氛围灯,可通过IO面板来调控灯效或者和主板串联进行5V灯效同步。

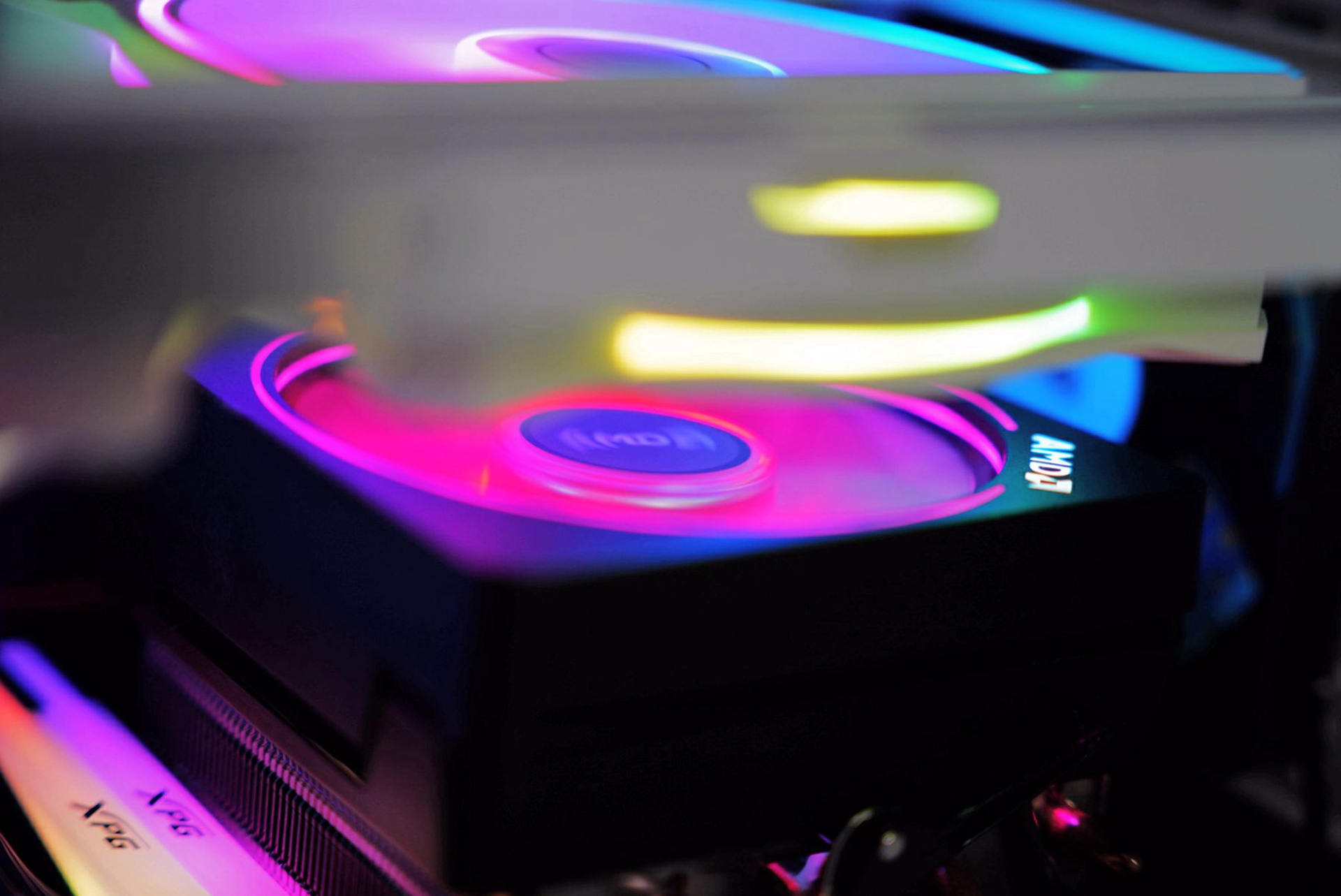

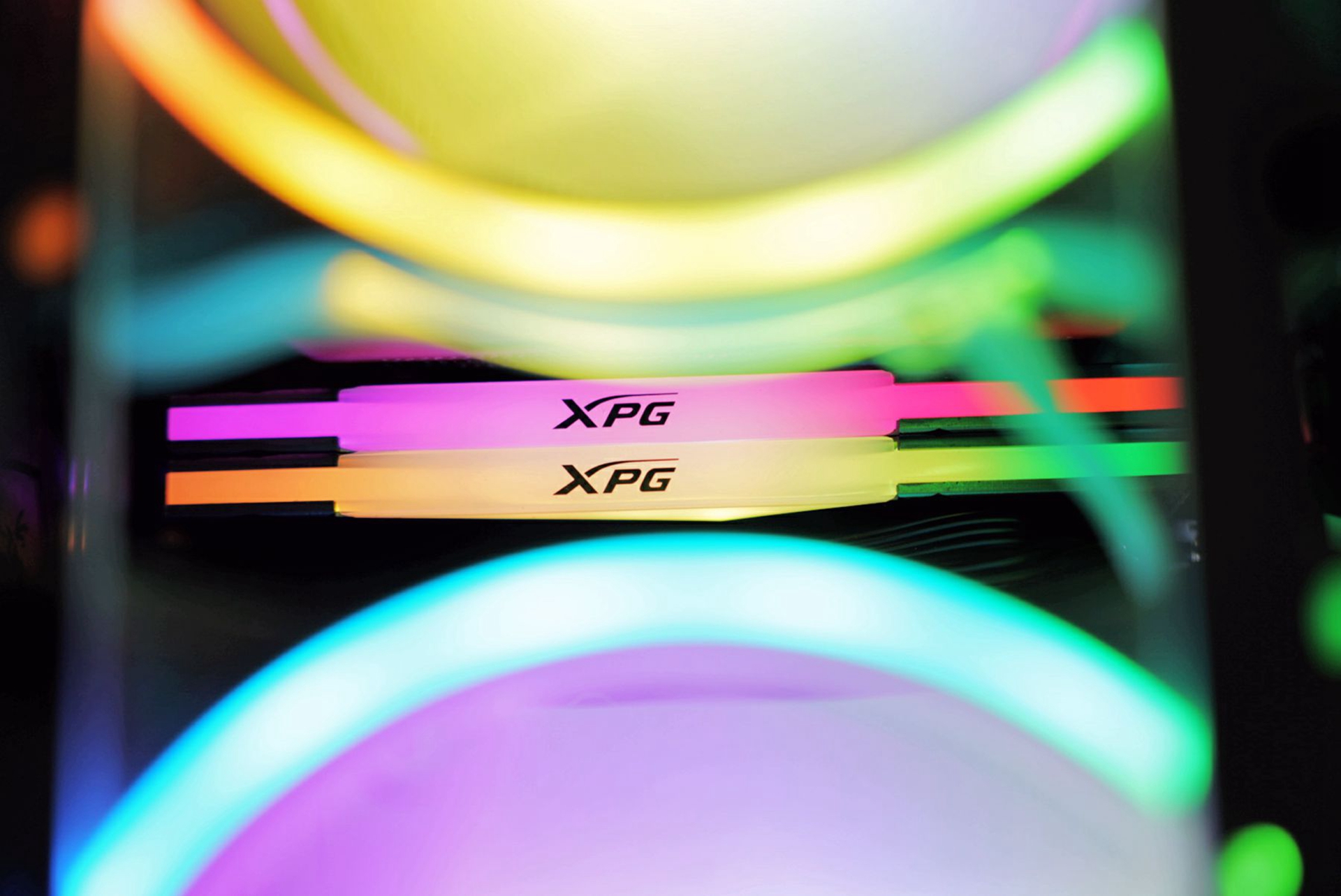

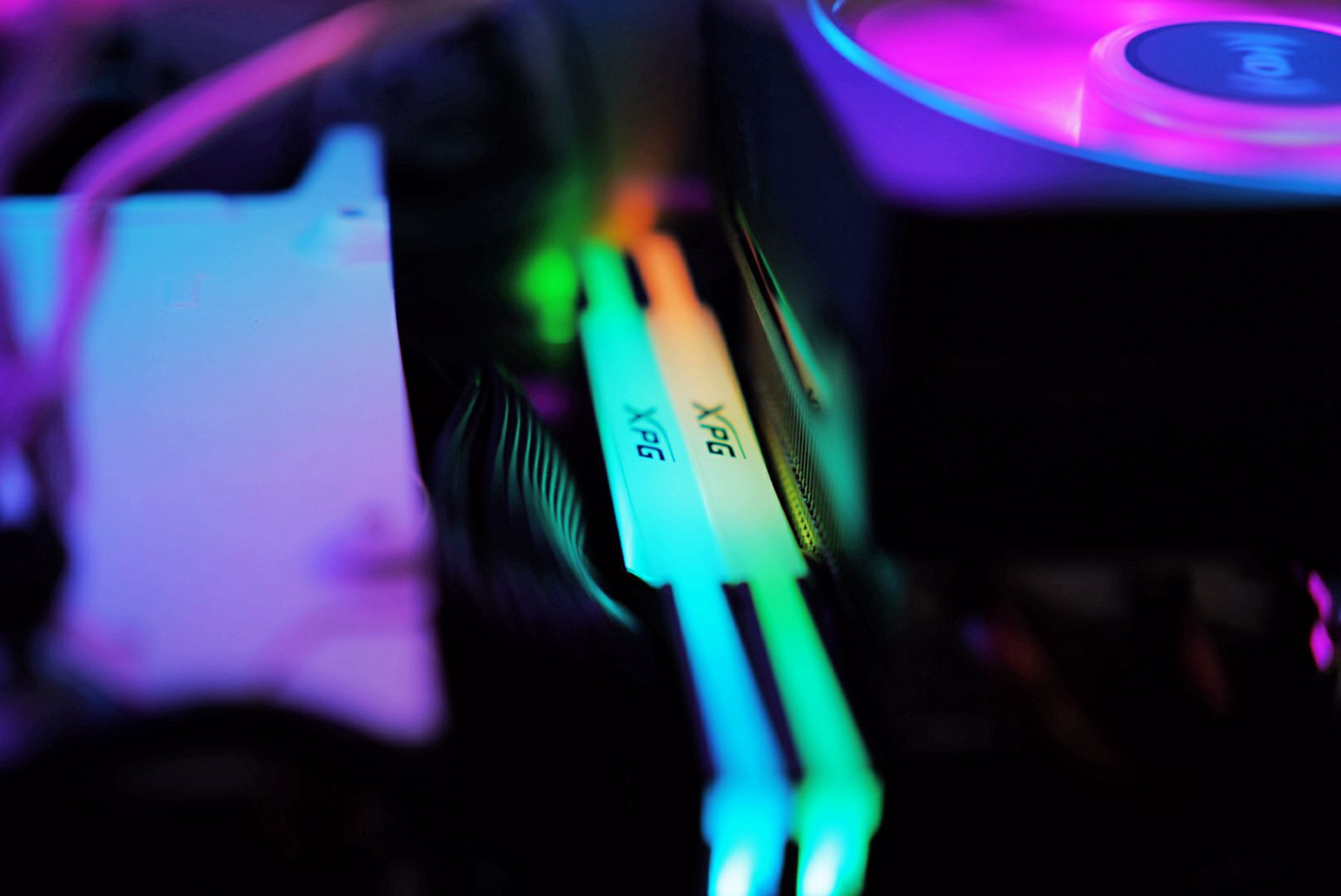

其他配件的灯效展示。

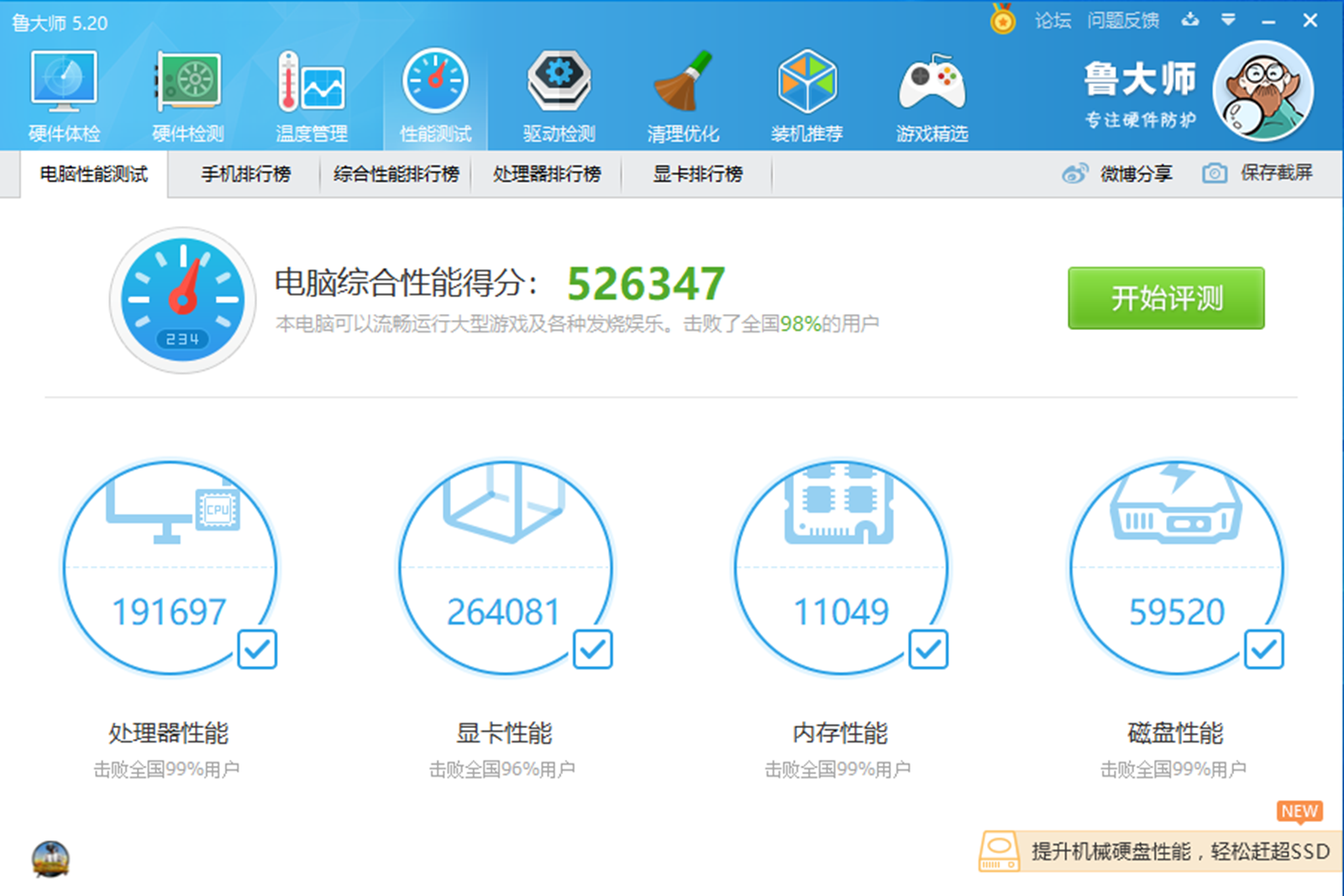

亮机后再来简单看下整套主机的性能:鲁大师52万的跑分。

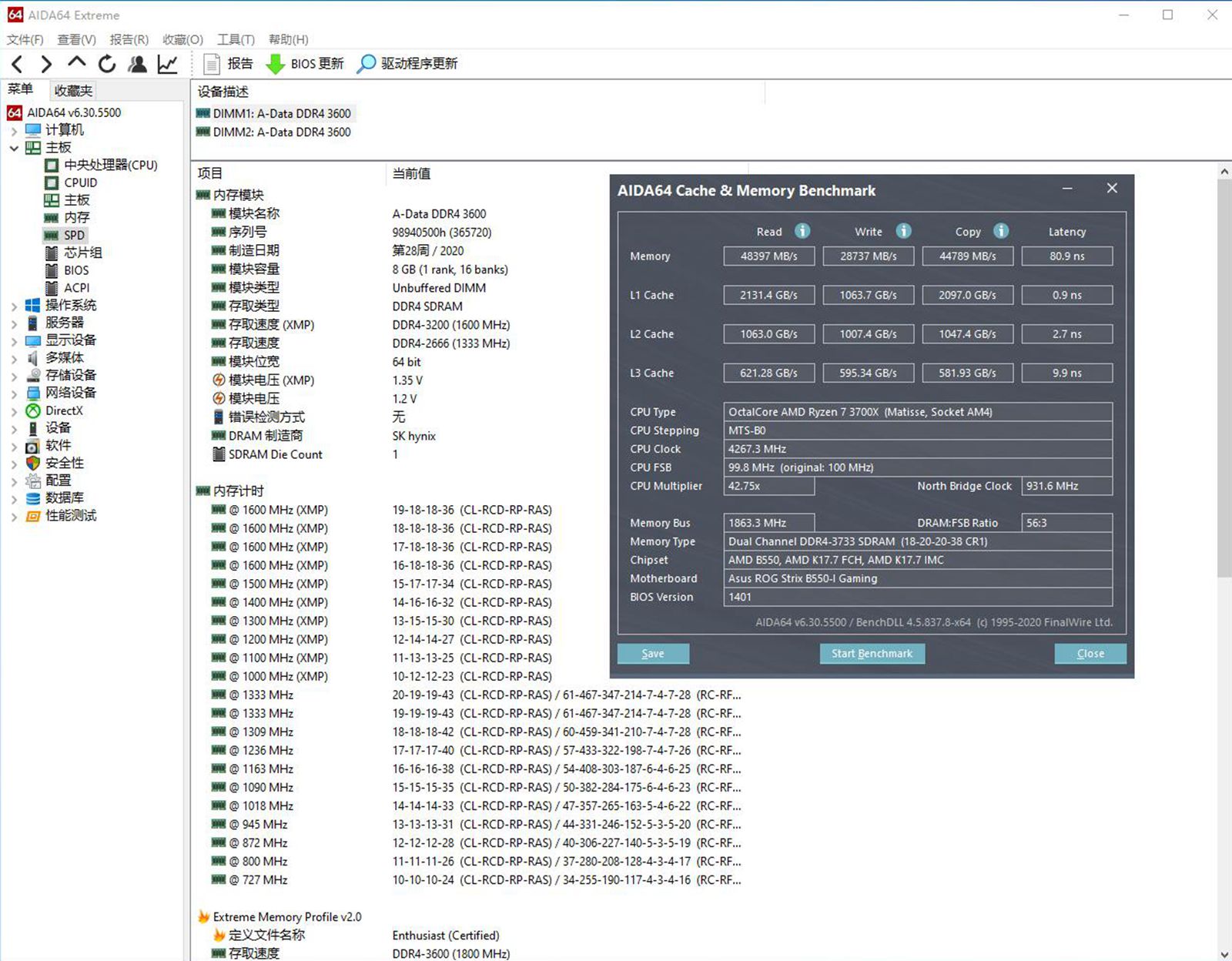

内存超频到AMD适用的3733频率的参数如下:

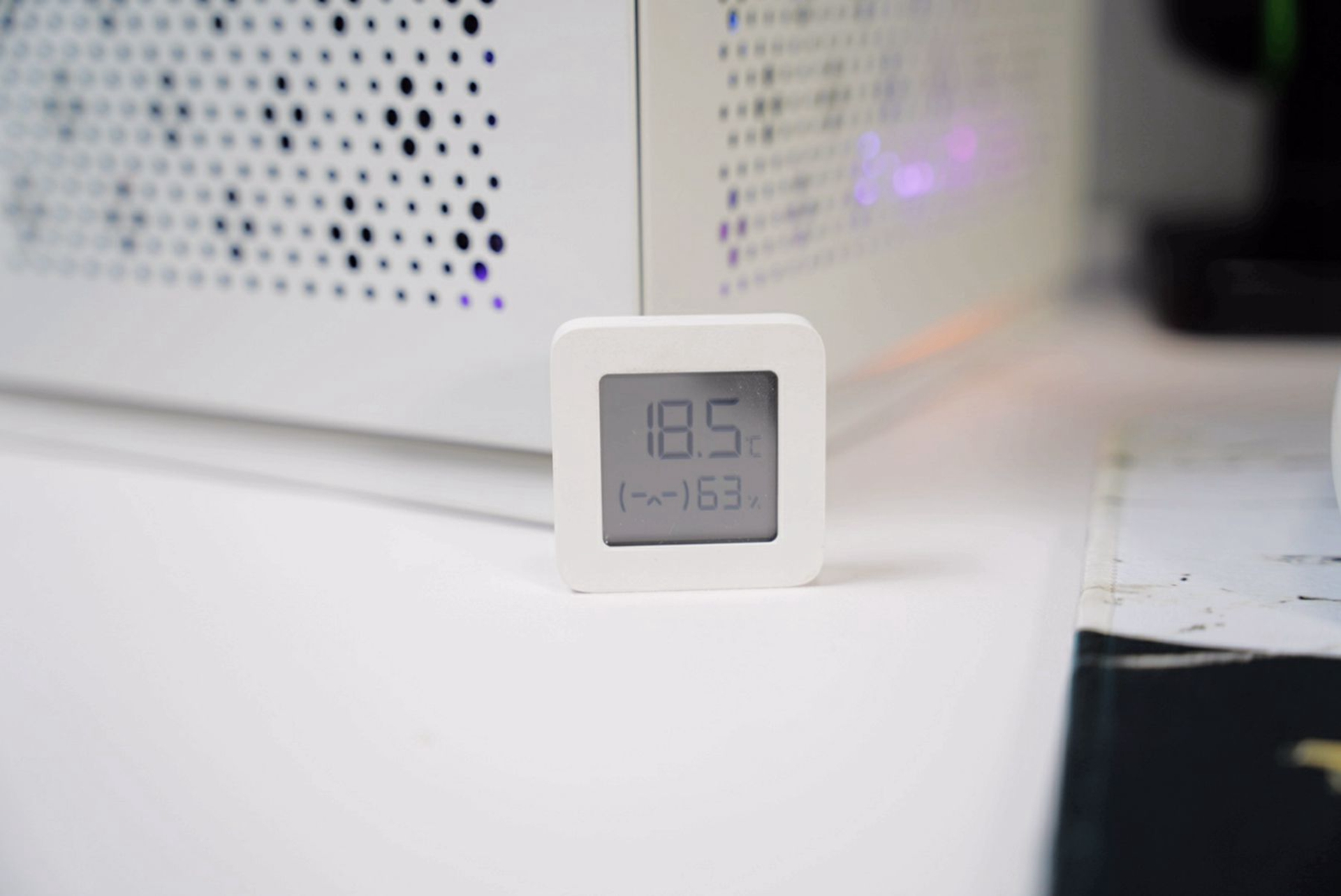

再来看下温度测试:通过温度计可以看到测试时室内温度为18.5摄氏度,

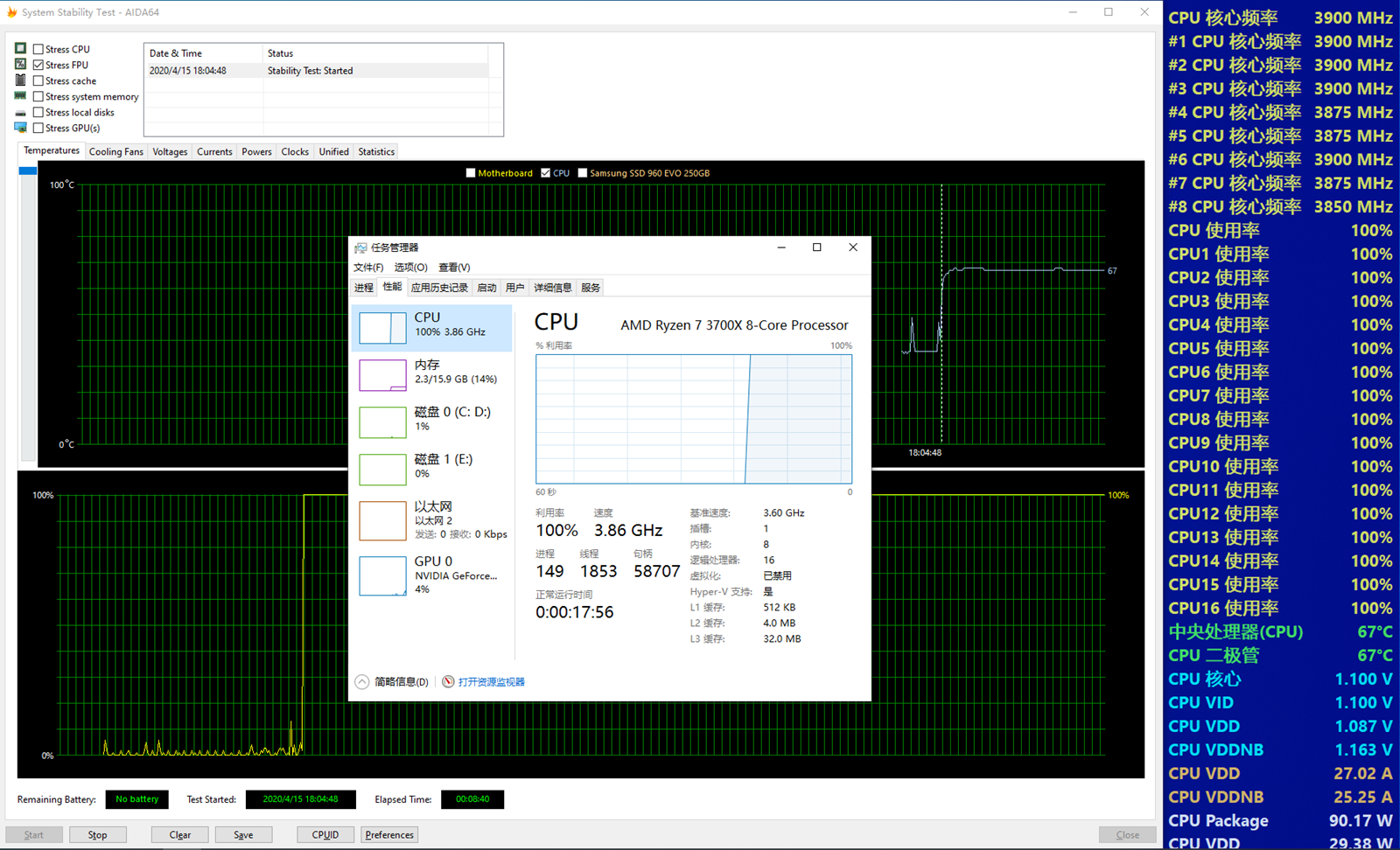

CPU默频全核跑AIDA64 FPU烤机温度保持在67度。

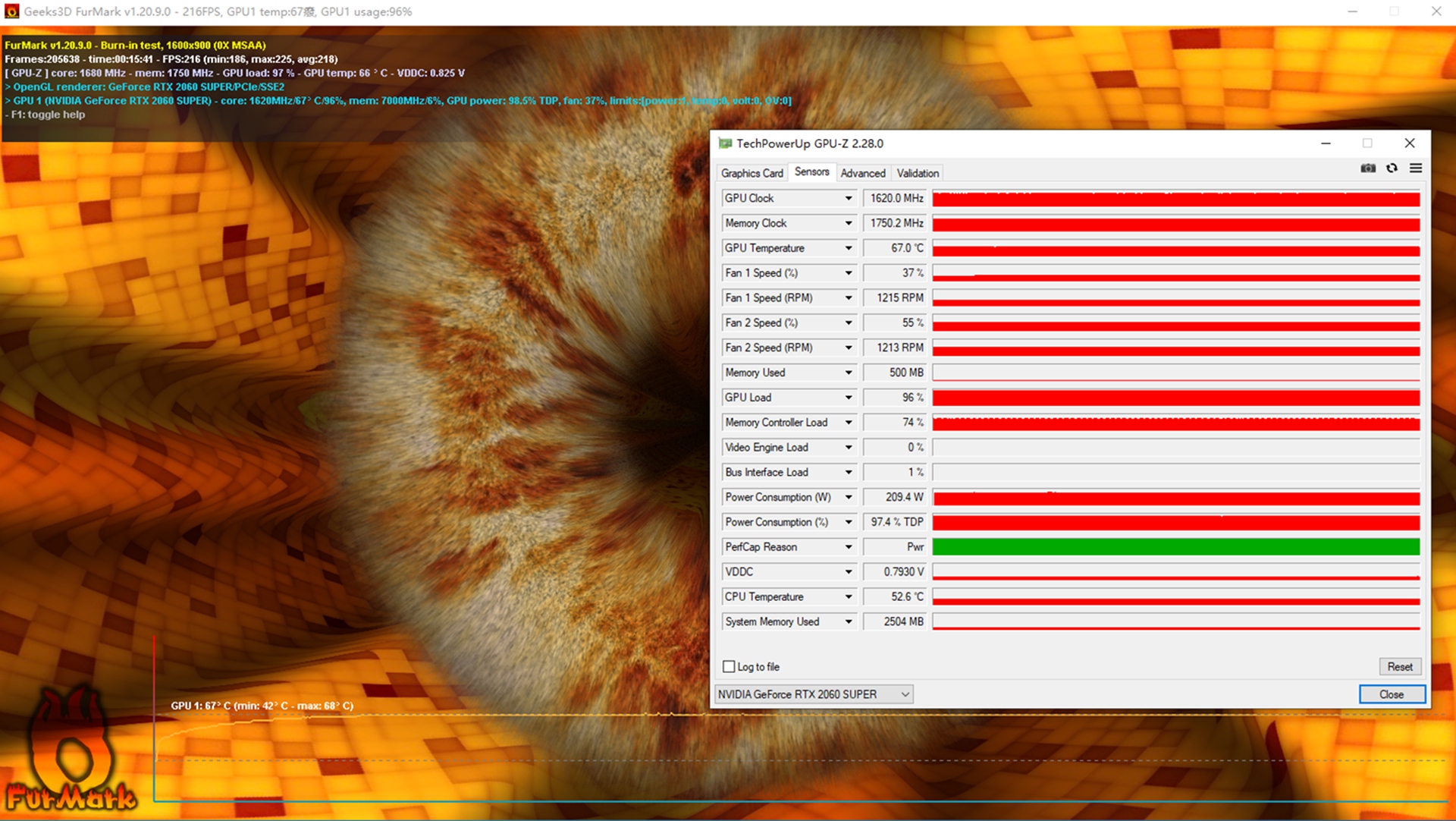

显卡甜甜圈烤机温度维持在68度。

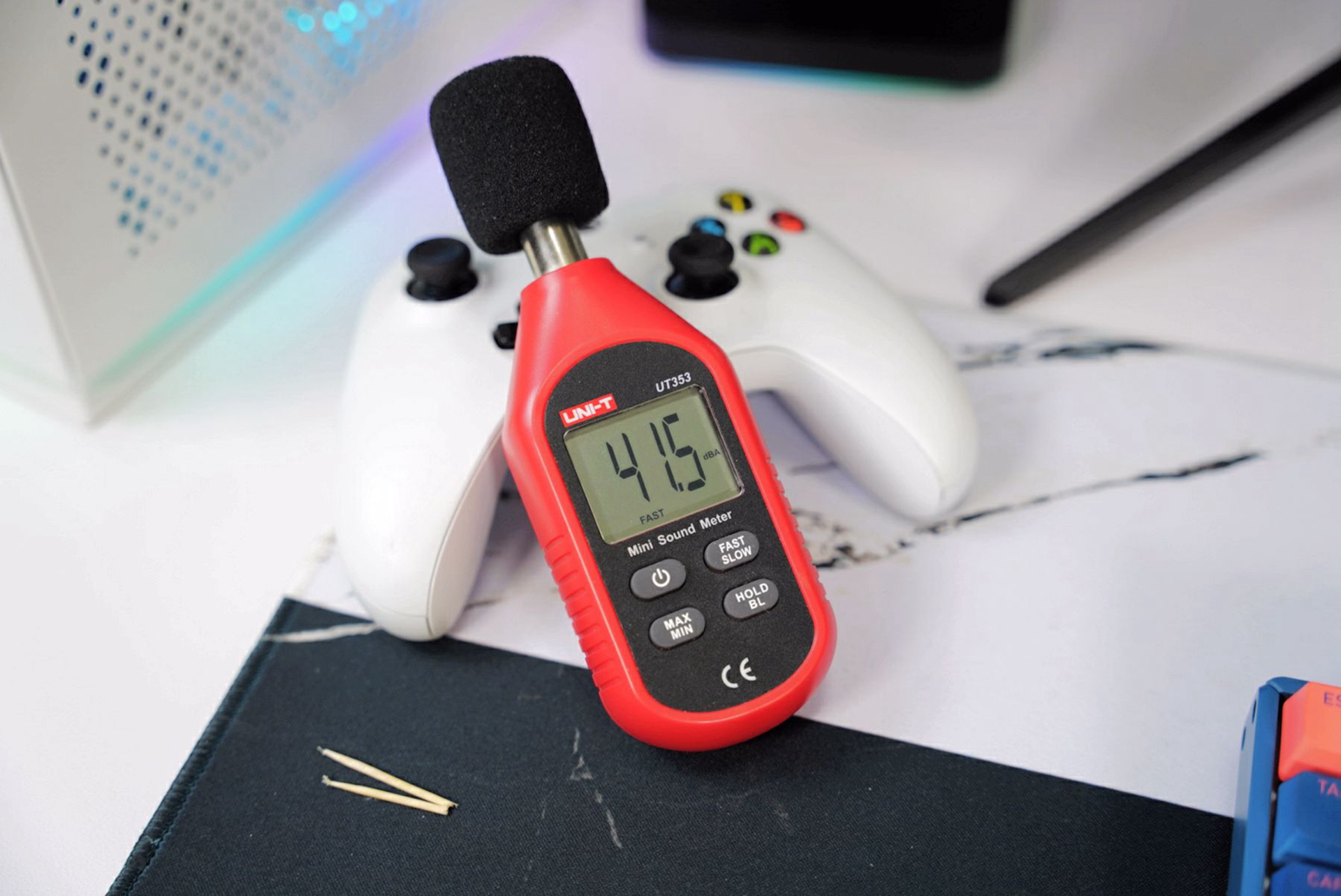

再来测下主机整体的噪音,待机的噪音为41.5db

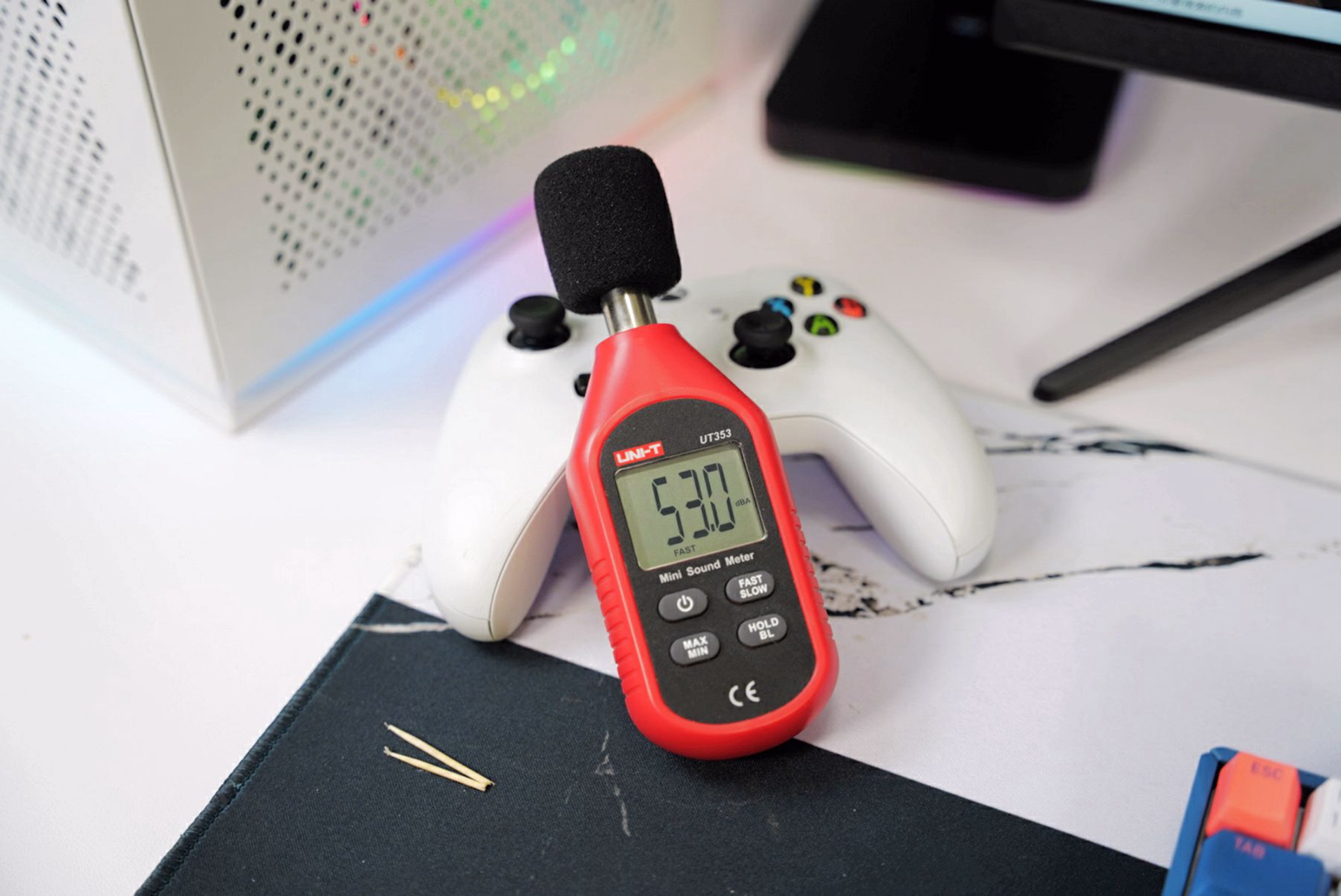

满载跑测试时,全速运转整机的噪音在53db左右。





总结:

最后来为这套ITX小钢炮装机画个圆满的符号吧,做个装机感受的归纳下这款机箱的几个特点:1、整体的安装性无论是硬件编排和调配安装都是可以满足现在主流的ITX配置。在外观上整个主机偏向于简约风格的小清新,S1底部ARGB的环绕灯带的设计更是点睛之笔。2、在散热性能上,四面通透的冲孔面板设计,这样对于ITX机箱的散热辅助还是有效果的。3、在桌面空间占位上,竖式的ITX主机在整体的宽度占位上还是有着很大优势的,要是小桌面的你而且又喜欢ITX主机的你,不妨试下这种竖式的ITX机箱也是不错的选择。

4、使用的配置虽然都不是什么最新的配置搭配,但是整套主机的性能还是可以很好满足剩下这几年的学习与游戏需求了。主要还是对比ATXM-ATX那种“大块头”使得更方便的携带往返学校和家里。
